CE 583 Adsorpcia
- zaznamenávanie profilov koncentrácie
- zaznamenávanie prelomových kriviek
- vzťah medzi profilmi koncentrácie a krivkami prieniku
- určenie zóny prenosu hmoty
- hmotnostná bilancia adsorbéra
- účinnosť adsorbéra
- predpovedanie prelomových kriviek
- škálovanie výsledkov do priemyselného rozsahu
- detekcia nasledujúcich ovplyvňujúcich faktorov
- kontaktný čas
- teplota
- Režim prevádzky
1 tréner
1 balenie aktívneho uhlia
1 sada skúmaviek
1 sada nástrojov
1 sada inštruktážneho materiálu
- adsorpcia rozpustených látok na aktívnom uhlí
- koncentračné profily a krivky prieniku
- určenie zóny prenosu hmoty
- vplyv teploty a doby kontaktu na adsorpciu
- praktické experimenty v laboratórnom meradle
CE 583 demonštruje odstraňovanie rozpustených látok adsorpciou. Pri adsorpcii sa látky rozpustené v surovej vode nazývajú adsorbáty.
Čerpadlo dopravuje vodu z nádrže v okruhu s dvoma adsorbérmi naplnenými aktívnym uhlím. Čerpadlo dopravuje upravenú vodu do prvého adsorbéra. Koncentrovaný roztok adsorbátu sa pridáva do prúdu upravenej vody pomocou dávkovacieho čerpadla. Takto vyrobená surová voda vstupuje do adsorbéra a preteká pevným lôžkom s aktívnym uhlím. Tu sa adsorbát adsorbuje na aktívnom uhlí. Aby sa z vody odstránili akékoľvek ešte prítomné množstvá adsorbátu, voda potom preteká cez druhý adsorbér (bezpečnostný adsorbér). Upravená voda sa vracia do prívodného potrubia prvého adsorbéra, kde sa opäť pridá koncentrovaný roztok adsorbátu. Tým sa vytvorí uzavretý vodný okruh.
Prietok oboch čerpadiel je možné nastaviť. Vďaka tomu je možné meniť nasledujúce parametre:
- koncentrácia adsorbátu v surovej vode
- čas kontaktu surovej vody s aktívnym uhlím
Teplota vody sa dá regulovať. To umožňuje skúmať teplotný efekt adsorpcie. Prietok, teplota a tlak sa merajú nepretržite. Body odberu vzoriek sú usporiadané tak, aby bolo možné vykresliť krivky prieniku a profily koncentrácie.
Na vyhodnotenie experimentov je potrebná analytická technológia. Výber technológie analýzy závisí od použitého adsorbátu. Ako adsorbát sa môže použiť napr. metylénová modrá. Koncentráciu metylénovej modrej je možné určiť pomocou fotometra.
Objednávacie číslo: 083.58300
Špecifikácia
- 2 adsorbéry s náplňou z aktívneho uhlia
- adsorbér s 8 odbernými miestami
- bezpečnostný adsorbér pre uzavretý vodný okruh
- nepretržitý proces
- dávkovacie čerpadlo pre koncentrovaný roztok adsorbátu
- čerpadlo na recirkuláciu upravenej vody
- regulácia teploty vody
- digitálna indikácia teploty
- prietok nastaviteľný
- zmena koncentrácie adsorbátu a času kontaktu
Technické dáta
Adsorbér a bezpečnostný adsorbér
- vnútorný priemer: každý 60 mm
- výška: každý 600 mm
- kapacita: každý kanál 170 0 cm 3
Nádrže
- upravená voda: 45 l
- roztok adsorbátu: 45 l
Cirkulačné čerpadlo
- max. prietok: 180L/h
- max. hlava: 10m
Dávkovacie čerpadlo
- max. prietok: 2,1 l/h
- max. výška: 160m
Ohrievač
- max. výkon: 500W
Meracie rozsahy
- prietok: 0…60L/h
- teplota: 0…60°C
- tlak: 0…2,5 bar
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1500x790x1900 mm
Hmotnosť: cca. 180 kg
Vyžaduje sa pre prevádzku
vodovodná prípojka, odtok
metylénová modrá (odporúčanie)
Objednávacie číslo: 083.58300
![Absorpcia a adsorpcia](/images/wissen_thumbs/3_en-GB.jpg)
![CE 583 Adsorpcia](/images/wissen_thumbs/17_en-GB.jpg)
![Návrh laboratória chemického reakčného inžinierstva](/images/wissen_thumbs/265_en-GB.jpg)

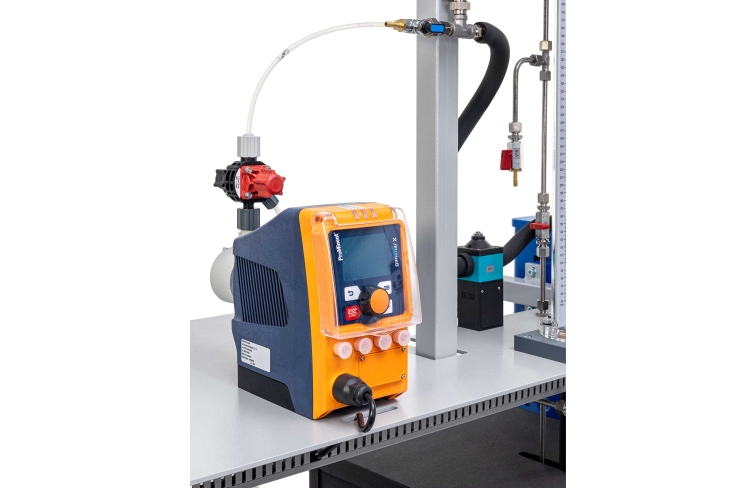

![Dávkovacie čerpadlo](/images/datasheet/59/CE-583-Adsorption-products_list_small-gunt-59-add_3.jpg)

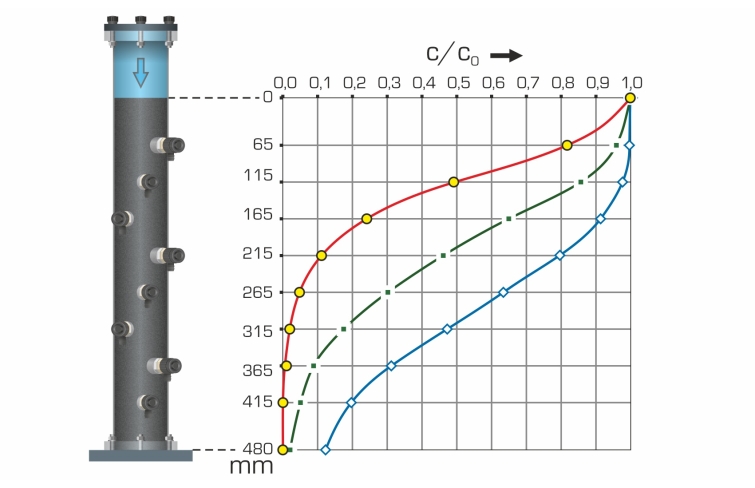

![Profily koncentrácie v rôznych časoch / po rôznych prevádzkových časoch červená: po 1 dni (24h) zelená: po 3 dňoch (72h) modrá: po 5 dňoch (120h)](/images/datasheet/59/CE-583-Adsorption-products_list_small-gunt-59-add_1.jpg)

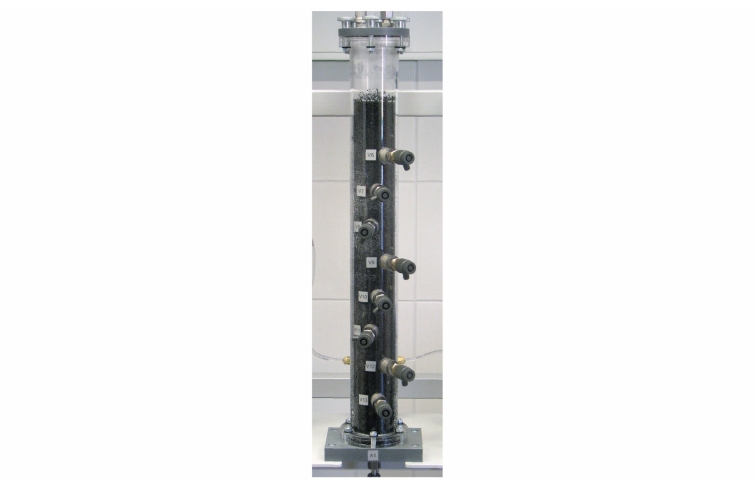

![Hlavná zložka CE 583: adsorbér s miestami odberu vzoriek](/images/datasheet/59/CE-583-Adsorption-products_list_small-gunt-59-add_2.jpg)
![](/images/datasheet/59/CE-583-Adsorption-products_list_small-gunt-59-foto_totale.jpg)

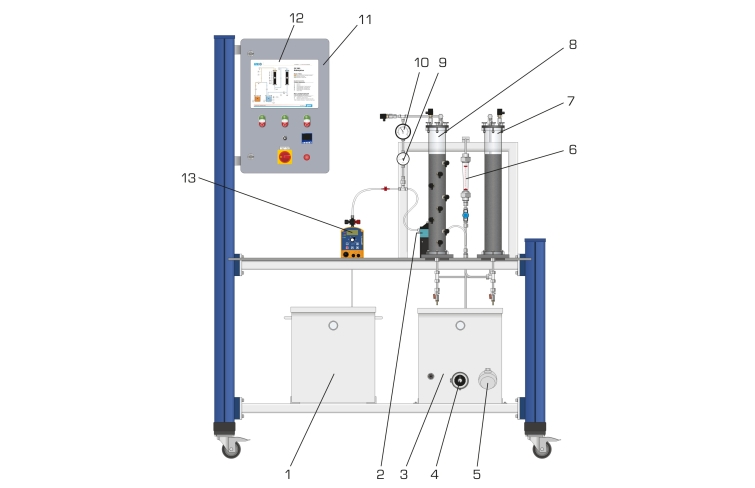

![1 nádrž na roztok adsorbátu, 2 obehové čerpadlá, 3 nádrž na upravenú vodu, 4 ohrievač, 5 snímač teploty, 6 prietokomer, 7 bezpečnostný adsorbér, 8 adsorbér, 9 teplomer, 10 manometer, 11 spínacia skrinka, 12 dávkovacie čerpadlo](/images/datasheet/59/CE-583-Adsorption-products_list_small-gunt-59-zeichnung.jpg)

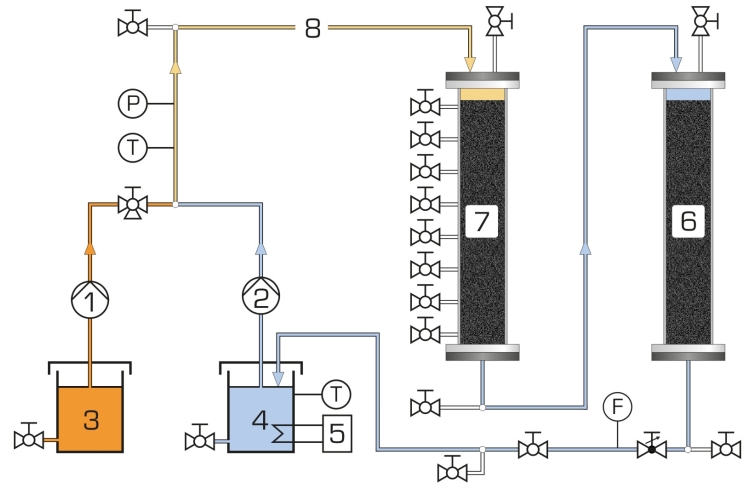

![1 dávkovacie čerpadlo, 2 obehové čerpadlo, 3 koncentrovaný roztok adsorbátu, 4 upravená voda, 5 ohrievač, 6 bezpečnostný adsorbér, 7 adsorbér, 8 surová voda; F prietok, P tlak, T teplota](/images/datasheet/59/CE-583-Adsorption-products_list_small-gunt-59-zeichnung_einzelheit_1.jpg)
