CE 540 Adsorpčné sušenie vzduchu

CE 540 Adsorpčné sušenie vzduchu

  • základným princípom adsorpcie a desorpcie
  • skúmanie premenných ovplyvňujúcich adsorpciu a desorpciu
    • rýchlosti prúdenia vzduchu
    • vlhkosť a teplota vzduchu
    • výška lôžka adsorbenta
  • znázornenie procesov v h diagrame
  • vykreslenie kriviek prieniku a určenie doby prieniku

1 tréner
1 balenie silikagélu E
1 sada nástrojov
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

  • adsorpčné sušenie vlhkého vzduchu
  • kontinuálny proces s regeneráciou adsorbentu
  • transparentné stĺpce a adsorbent s indikátorom na pozorovanie zóny prenosu hmoty
  • Softvér GUNT s riadiacimi funkciami a zberom dát

CE 540 bol špeciálne navrhnutý tak, aby umožnil jasné a zrozumiteľné vysvetlenie zložitých teoretických princípov adsorpčných procesov pomocou experimentov.

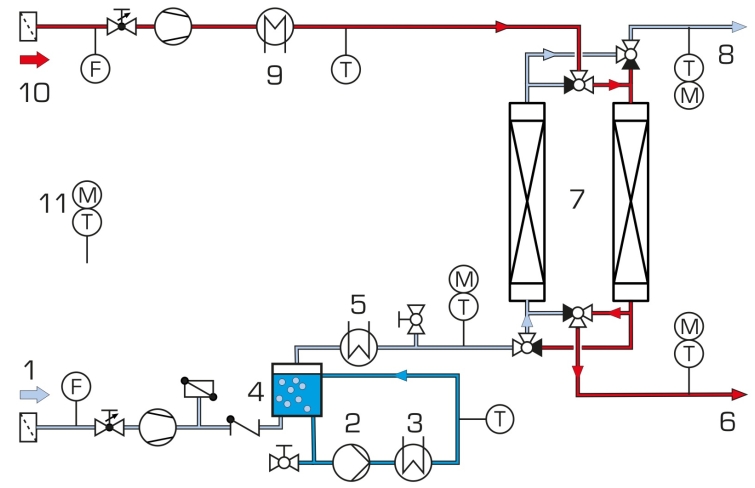

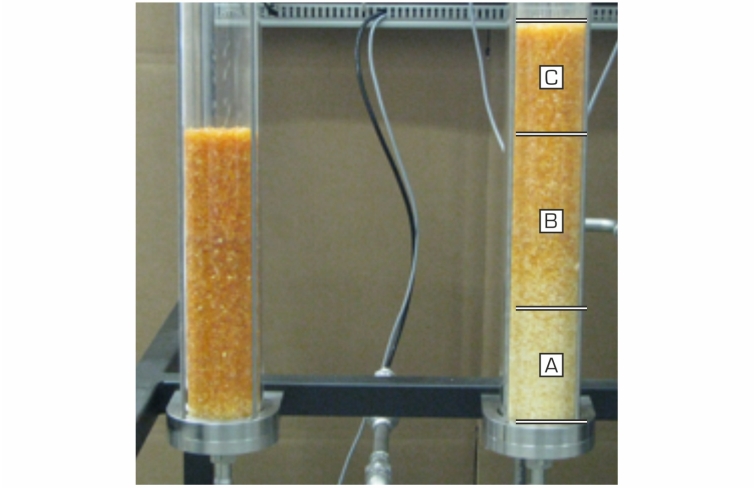

Kompresor nasáva okolitý vzduch. Vzduch prúdi cez vodný kúpeľ zvlhčovača a potom má relatívnu vlhkosť 100 %. Pred prúdením vzduchu zdola do adsorpčnej kolóny sa pomocou ohrievača nastaví jeho relatívna vlhkosť a teplota. Vlhký vzduch prúdi cez adsorbent (silikagél), ktorý je umiestnený ako pevné lôžko vo vnútri priehľadného stĺpca. Množstvo vlhkosti obsiahnuté vo vzduchu sa v procese adsorbuje. Adsorbent obsahuje indikátor. Farba tohto indikátora zobrazuje polohu zóny prenosu hmoty ( MTZ ). Takto vysušený vzduch opúšťa kolónu a prúdi von.

Na regeneráciu adsorbentu sa okolitý vzduch nasáva druhým kompresorom. Vzduch sa ohrieva a prúdi zhora do kolóny. Tento desorpčný proces možno pozorovať aj cez priehľadnú kolónu. Trenažér umožňuje simultánne skúmanie adsorpčných a desorpčných procesov. Po vyčerpaní kapacity adsorbentu v jednej kolóne sa vlhký vzduch vedie cez druhú kolónu s regenerovaným adsorbentom, aby sa vysušil.

Na úpravu teploty vodného kúpeľa vo zvlhčovači slúži okruhový systém s čerpadlom a chladiacim systémom. Teplota a vlhkosť vzduchu sa nastavuje softvérom. Prietok dvoch prúdov vzduchu je možné nastaviť pomocou ventilov.

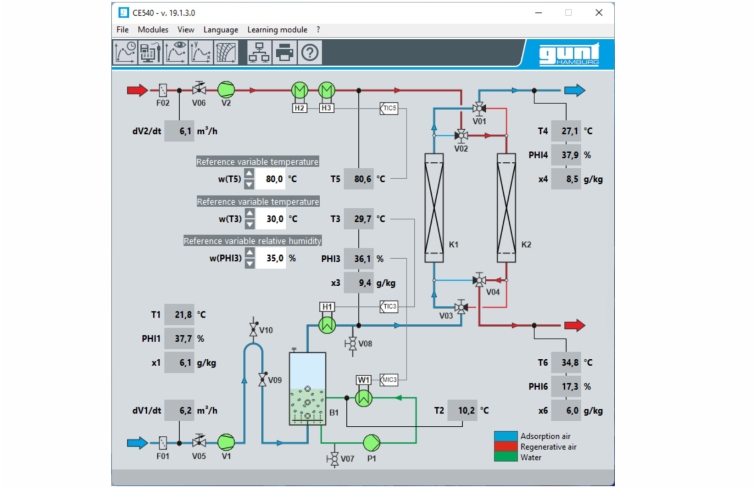

Zaznamenaním relatívnej vlhkosti a teploty vo všetkých relevantných bodoch môžu byť tieto dva procesy úplne vyvážené. Namerané hodnoty zaznamenáva softvér. Softvér umožňuje znázorniť procesy adsorpcie a desorpcie v h- ω ; diagram a umožňuje vykreslenie prelomových kriviek.

Objednávacie číslo: 083.54000

Špecifikácia
  1. kontinuálne adsorpčné sušenie vzduchom
  2. 2 kolóny pre striedavé nabíjanie a regeneráciu adsorbentu
  3. pozorovanie zóny prenosu hmoty pomocou priehľadných stĺpcov a adsorbentu s indikátorom
  4. 2 kompresory na dodávanie privádzaného vzduchu a regeneračného vzduchu z okolitej atmosféry
  5. zvlhčovanie napájacieho vzduchu prúdením cez vodný kúpeľ
  6. kruhový systém s čerpadlom a chladiacim systémom na úpravu teploty vodného kúpeľa
  7. nastavenie relatívnej vlhkosti a teploty privádzaného vzduchu ohrievačom
  8. ohrievač na nastavenie teploty regeneračného vzduchu
  9. nastavenie prietoku regeneračného vzduchu a prívodného vzduchu ventilmi
  10. Softvér GUNT s riadiacimi funkciami a zberom dát cez USB pod Windows 10
Technické dáta

2 stĺpce

  • Ø cca. 80 mm
  • výška: cca. 800 mm

2 kompresory

  • max. pretlak: 1 bar
  • max. prietok: 8m 3 /h

Čerpadlo zvlhčovača

  • max. prietok: 600L/h
  • max. výška hlavy: 1,5m

Chladiaci systém

  • chladiaci výkon: 395W pri teplote

rozdiel 10K / 250L
2 elektrické ohrievače vzduchu

  • výkon (privádzaný vzduch): 160W
  • výkon (regenerácia): 2x 250W


Meracie rozsahy
  • prietok: 2x 0…10Nm 3 /h
  • teplota: 3x 0…50°C; 1x 0…200°C, 1x -25…125°C (vzduch)
  • rel. vlhkosť: 4x 0…100%
  • teplota: 1x 0…50°C (voda)

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 230V, 60Hz, 3 fázy
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1390x750x1890 mm
Hmotnosť: cca. 150 kg

Vyžaduje sa pre prevádzku

PC s Windows

Objednávacie číslo: 083.54000
