CE 405 Absorpcia padajúceho filmu
- skúmanie absorpčného procesu pri separácii kyslíka z prúdu vzduchu v padajúcom filmovom stĺpci
- rovnováha procesu
- stanovenie koeficientu prestupu hmoty v závislosti od
- objemový prietok vzduchu
- prietok vody rozpúšťadla
- regenerácia rozpúšťadla stripovaním
- oboznámenie sa s procesom protiprúdu
1 tréner
1 sada príslušenstva
1 softvér GUNT
1 sada inštruktážneho materiálu
- oddelenie kyslíka absorpciou
- kontinuálna regenerácia rozpúšťadla dusíkom stripovaním
- bezpečná prevádzka vďaka použitiu vody ako rozpúšťadla a nie nebezpečných plynov
- schopnosť siete: pozorovať, získavať, analyzovať experimenty prostredníctvom vlastnej siete zákazníka
Absorpcia sa používa na odstránenie jednej alebo viacerých plynných zložiek z prúdu plynu pomocou rozpúšťadla. Selektívna absorpcia je dôležitým priemyselným procesom na úpravu zmesí plynov. CE 405 možno použiť na skúmanie základných procesov v systéme voda-kyslík-dusík.
Kompresor dodáva okolitý vzduch zospodu do absorpčnej kolóny. Voda steká dole ako tenký film na okraji absorpčného stĺpca. Vzduch prúdi smerom hore centrálne v stĺpci. Časť vzdušného kyslíka je rozpustená vo vodnom filme. Prúd vzduchu opúšťa stĺpec v hornej časti. Voda obsahujúca rozpustený kyslík opúšťa kolónu na dne a prúdi do nádrže. Čerpadlo dodáva vodu s rozpusteným kyslíkom do hlavy desorpčnej kolóny.
Desorpčná kolóna je jednoduchá trubica, v ktorej voda prúdi smerom nadol. Dusík z fľaše so stlačeným plynom vstupuje do spodnej časti kolóny. Dusík stúpa nahor vo forme rozptýlených bublín vo vode. Parciálny tlak kyslíka vo vode je vyšší ako parciálny tlak v plynnej fáze (dusík). Z tohto dôvodu časť kyslíka prechádza z vody do plynnej fázy (stripovanie). Tento proces vedie k zvýšeniu absorpčnej kapacity vody pre kyslík. Čerpadlo dodáva takto regenerované rozpúšťadlo do hlavy absorpčnej kolóny. Priehľadné materiály umožňujú optimálne pozorovanie procesov v oboch kolónach.
Ventily a prietokomery umožňujú nastaviť prietok vzduchu a rozpúšťadla. Koncentrácia kyslíka a teplota sa kontinuálne merajú pred aj za absorpčnou kolónou a digitálne sa zobrazujú. Namerané hodnoty je možné súčasne prenášať cez LAN priamo do PC, kde ich možno analyzovať pomocou softvéru GUNT .
Objednávacie číslo: 083.40500
Špecifikácia
- priehľadný stĺpec s padavým filmom na absorpciu kyslíka z okolitého vzduchu vo vode
- kontinuálna regenerácia vody (rozpúšťadla) v priehľadnej desorpčnej kolóne stripovaním dusíkom
- kompresor dodáva okolitý vzduch do stĺpca padajúcej fólie
- 2 čerpadlá dodávajú vodu medzi stĺpy
- ventily a prietokomery na nastavenie prietokov vzduchu a rozpúšťadla
- senzory znovu zaznamenávajú koncentráciu kyslíka a teplotu pred a za absorpčnou kolónou
- digitálny displej pre všetky namerané hodnoty
- sieťové možnosti: pozorovanie, získavanie, analyzovanie experimentov na ľubovoľnom počte pracovných staníc so softvérom GUNT prostredníctvom vlastnej siete LAN /WLAN zákazníka
- zber dát cez vlastnú sieť zákazníka alebo cez priame LAN pripojenie so softvérom GUNT pod Windows 10
Technické dáta
Absorpčný stĺpec
- vnútorný Ø x výška: 32x890mm
- materiál: sklo
Desorpčný stĺpec
- vnútorný Ø x výška: 24x1650mm
- materiál: PMMA
2 čerpadlá
- max. prietok: 58 l/min
- max. hlava: 3,7 m každá
Kompresor
- max. pretlak: 2 bary
- max. prietok: 23L/min
Nádrž, nehrdzavejúca oceľ: kapacita: cca. 50 l
Meracie rozsahy
- prietok: 38…380 ml/min (voda)
- prietok: 36…360 NL/h (vzduch)
- teplota: 2x 0…50°C
- koncentrácia kyslíka: 2x 0…20 mg/l
230V, 50Hz, 1 fáza; 230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza; UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1930x790x1980 mm
Hmotnosť: cca. 135 kg
Vyžaduje sa pre prevádzku
fľaša na dusík s redukčným ventilom
Odporúča sa PC s Windows
Objednávacie číslo: 083.40500
![Absorpcia a adsorpcia](/images/wissen_thumbs/3_en-GB.jpg)
![Vzdialené učenie - softvér schopný siete: pripojenie pre zariadenia s portom LAN](/images/wissen_thumbs/525_en-GB.jpg)
![Návrh laboratória jednotkových operácií](/images/wissen_thumbs/264_en-GB.jpg)
![Návrh laboratória chemického reakčného inžinierstva](/images/wissen_thumbs/265_en-GB.jpg)

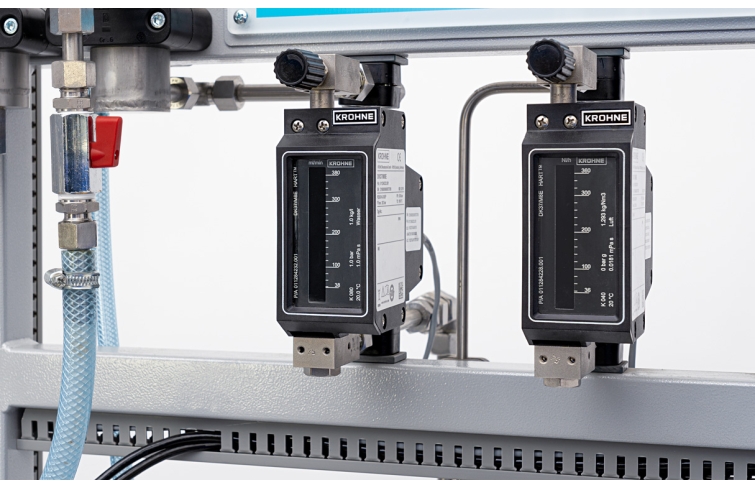

![prietokomer na vzduch a prietokomer na vodu](/images/datasheet/46/CE-405-Falling-film-absorption-products_list_small-gunt-46-add_1.jpg)

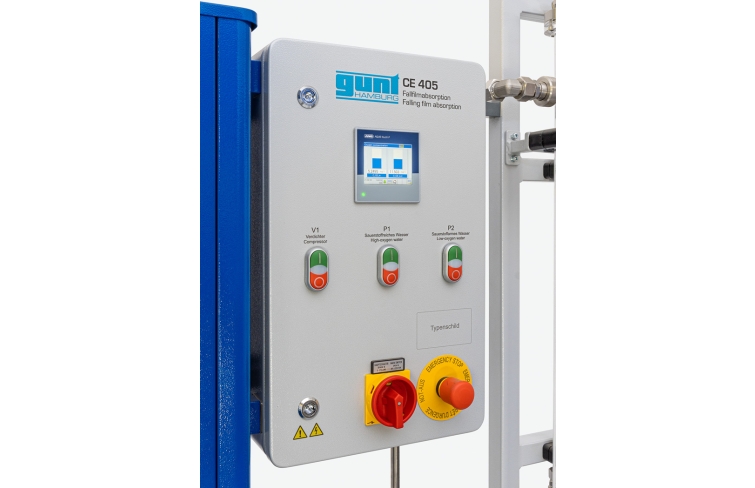

![rozvodná skriňa](/images/datasheet/46/CE-405-Falling-film-absorption-products_list_small-gunt-46-add_2.jpg)

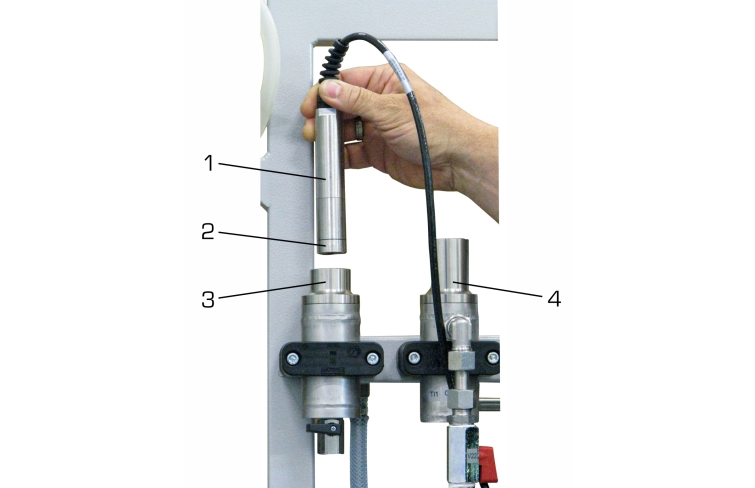

![1 kyslíkový senzor, 2 membránový uzáver, 3 zásobník pre senzor s vodným kúpeľom pre membránový uzáver, 4 meracie cely](/images/datasheet/46/CE-405-Falling-film-absorption-products_list_small-gunt-46-add_3.jpg)

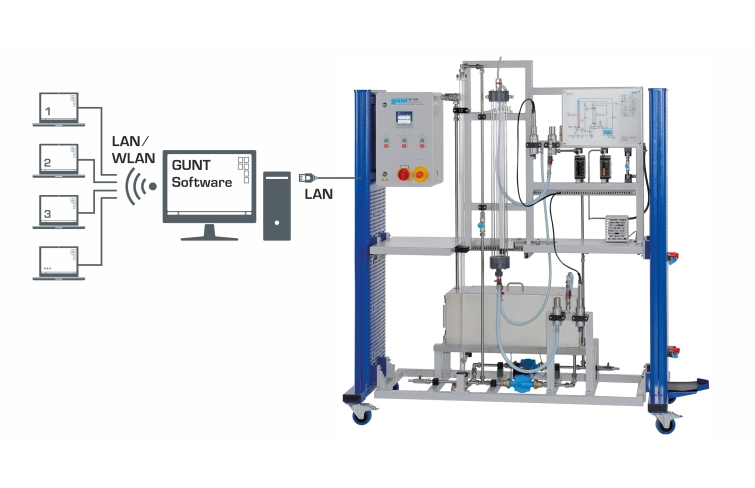

![Sieťový softvér GUNT: ovládanie a ovládanie cez 1 PC. Pozorovanie, získavanie, analýza experimentov na ľubovoľnom počte pracovných staníc prostredníctvom vlastnej siete LAN/WLAN zákazníka.](/images/datasheet/46/CE-405-Falling-film-absorption-products_list_small-gunt-46-foto_totale.jpg)

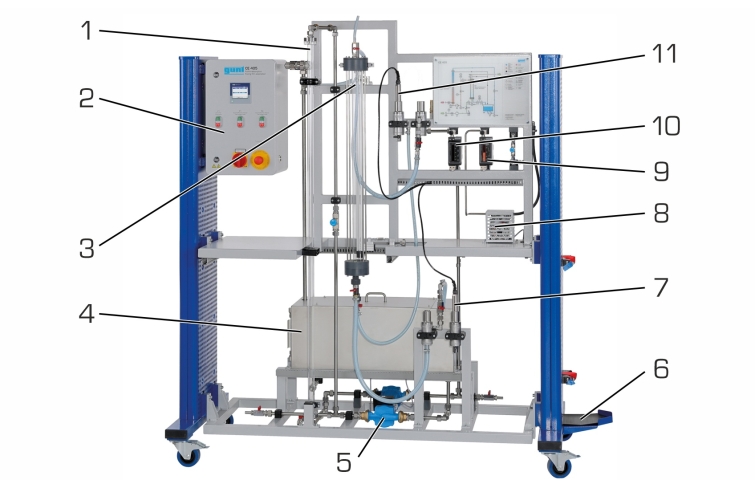

![1 desorpčná kolóna, 2 spínacia skrinka, 3 absorpčná kolóna, 4 nádrž, 5 čerpadlo, 6 držiak pre tlakovú fľašu s plynom, 7 kyslíkový a teplotný senzor za absorpciou, 8 kompresor, 9 prietokomer (vzduch), 10 prietokomer (voda) , 11 kyslíkový a teplotný senzor pred absorpciou](/images/datasheet/46/CE-405-Falling-film-absorption-products_list_small-gunt-46-zeichnung.jpg)

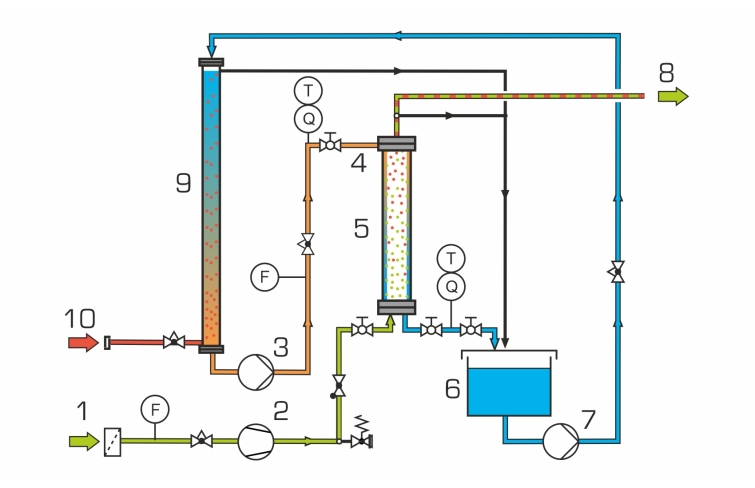

![1 prívod vzduchu, 2 kompresor, 3 čerpadlo, 4 regenerované rozpúšťadlo, 5 absorpčná kolóna, 6 nádrž (rozpúšťadlo s rozpusteným kyslíkom), 7 čerpadlá, 8 výstup vzduchu, 9 desorpčná kolóna, 10 prívod dusíka (externý); F prietok, Q koncentrácia kyslíka, T teplota](/images/datasheet/46/CE-405-Falling-film-absorption-products_list_small-gunt-46-zeichnung_einzelheit_1.jpg)

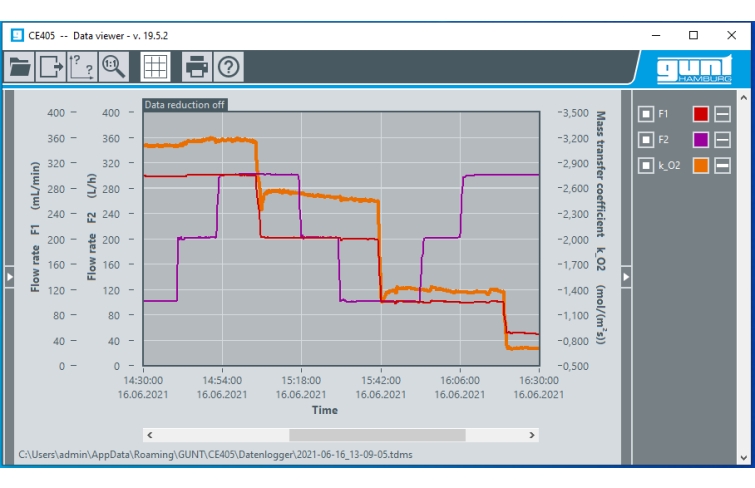

![Snímka obrazovky softvéru: časová funkcia koeficientu prenosu hmoty s prietokom vody a vzduchu](/images/datasheet/46/CE-405-Falling-film-absorption-products_list_small-gunt-46-zeichnung_einzelheit_2.png)
