CE 400 Absorpcia plynov
- skúmanie absorpčného procesu pri oddeľovaní zmesí plynov v náplňovej kolóne
- stanovenie tlakových strát v kolóne
- znázornenie absorpčného procesu v prevádzkovom diagrame
- skúmanie premenných ovplyvňujúcich účinnosť absorpcie
1 tréner
1 ručná meracia jednotka na analýzu plynov
1 sada hadíc
1 sada inštruktážneho materiálu
- oddelenie zmesi CO2 /vzduch absorpciou v protiprúde
- Sklenená kolóna DURAN s náplňou
- bezpečná prevádzka vďaka použitiu vody ako rozpúšťadla a nie nebezpečných plynov
- regenerácia rozpúšťadla vákuom
- analýza plynov s ručnou meracou jednotkou
Absorpcia sa používa na odstránenie jednej alebo viacerých plynných zložiek z prúdu plynu pomocou rozpúšťadla.
Najprv sa vytvorí zmes CO2 a vzduchu. Pomocou ventilov je možné nastaviť zmiešavací pomer. Zobrazia sa prietoky zložiek plynu.
Kompresor dodáva zmes plynov do spodnej časti absorpčnej kolóny. V kolóne sa časť C02 oddelí v protiprúde s rozpúšťadlom. Ako rozpúšťadlo sa používa voda. C02 je absorbovaný dole prúdiacou vodou. Na oddelenie absorbovaného C02 sa potom nabitá voda privádza zo spodnej časti absorpčnej kolóny do desorpčnej kolóny. Keď sa tlak zníži a teplota sa zvýši, rozpustnosť C02 klesá. Ohrievač ohrieva vodu. Vodné prúdové čerpadlo generuje podtlak v desorpčnej kolóne a spôsobuje, že plynný CO2 sa uvoľňuje z vody. Čerpadlo potom dodáva regenerované rozpúšťadlo späť do absorpčnej kolóny.
Teplota vody sa dá regulovať. Prietok, teplota a tlak sa merajú nepretržite. Dvojdielna kolóna je vybavená prípojkami na stanovenie tlakových strát. Stratu tlaku v príslušných sekciách je možné zobraziť pomocou dvoch manometrov s U-rúrkou. Na vyhodnotenie úspešnosti procesu obsahuje trenažér výstupy na odber vzoriek plynov a kvapalín. Vzorky plynu je možné analyzovať pomocou dodávanej ručnej meracej jednotky.
Objednávacie číslo: 083.40000
Špecifikácia
- separácia zmesi CO 2 / vzduch absorpciou v protiprúde s vodou
- výroba plynnej zmesi pomocou CO 2 z tlakovej fľaše a okolitého vzduchu
- nastavenie zmiešavacieho pomeru pomocou ventilov
- kompresor na dodávanie plynnej zmesi do absorpčnej kolóny
- Sklenená absorpčná kolóna DURAN (náplň) a desorpčná kolóna
- kontinuálna regenerácia rozpúšťadla v okruhu s desorpčnou kolónou vo vákuu
- 1 čerpadlo pre desorpčnú kolónu a 1 čerpadlo pre návrat rozpúšťadla do absorpčnej kolóny
- regulácia teploty vody pomocou ohrievača a chladiaceho systému
- chladivo R513A, GWP : 631
Technické dáta
Absorpčný stĺpec
- výška: 2x 750mm, vnútorný priemer: 80mm
Desorpčný stĺpec
- výška: 750 mm, vnútorný priemer: 80 mm
2 čerpadlá (absorpcia/desorpcia)
- max. prietok: 17,5 l/min
- max. hlava: 47m
1 čerpadlo (chladenie)
- max. prietok: 29L/min
- max. výška hlavy: 1,4m
Kompresor
- max. pretlak: 0,5 bar
- max. prietok: 34L/min
Chladiaci výkon: 1432W pri 5/32°C
Chladivo: R513A, GWP : 631
- objem náplne: 600 g
- CO 2 -ekvivalent: 0,4t
Meracie rozsahy
- prietok:
- 0,2…2,4 Nm 3 /h (vzduch)
- 50…600 l/h (rozpúšťadlo)
- 0,4…5,4 l/min (CO 2 )
- teplota: 2x -200…100°C, 3x 0…120°C, 4x 0…60°C
- tlak: 1x 0…2,5bar, 1x -1…0,6bar
- diferenčný tlak: 2x 0…250mmWC
- Obsah CO 2 : 0…100 % obj.
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 230V, 60Hz, 3 fázy
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1920x790x2300 mm
Hmotnosť: cca. 290 kg
Vyžaduje sa pre prevádzku
Fľaša na plyn CO 2 s redukčným ventilom
vodovodná prípojka, odtok
Objednávacie číslo: 083.40000
![Absorpcia a adsorpcia](/images/wissen_thumbs/3_en-GB.jpg)
![CE 400 Absorpcia plynu](/images/wissen_thumbs/574_en-GB.jpg)
![Návrh laboratória jednotkových operácií](/images/wissen_thumbs/264_en-GB.jpg)

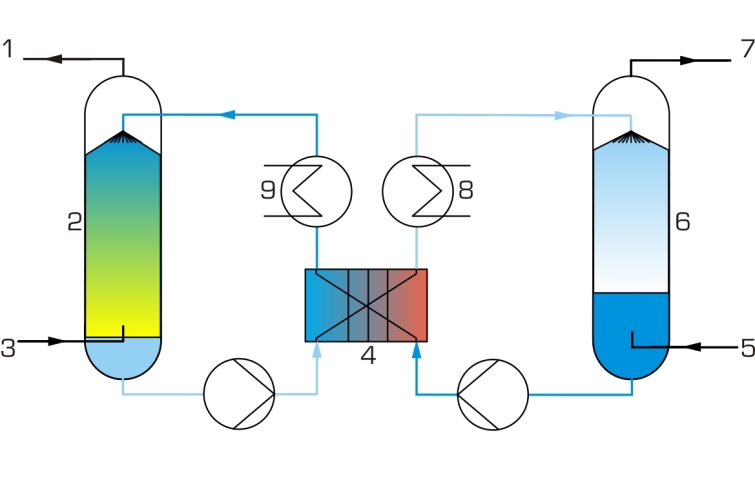

![Zjednodušená schéma procesu absorpcie/desorpcie 1 zvyškový plyn (upravený plyn), 2 absorpčná kolóna, 3 plynná zmes CO2, 4 rekuperátor, 5 vzduch, 6 desorpčná kolóna, 7 zmes CO2/vzduch, 8 ohrievač, 9 chladič](/images/datasheet/45/CE-400-Gas-absorption-products_list_small-gunt-45-add_1.jpg)

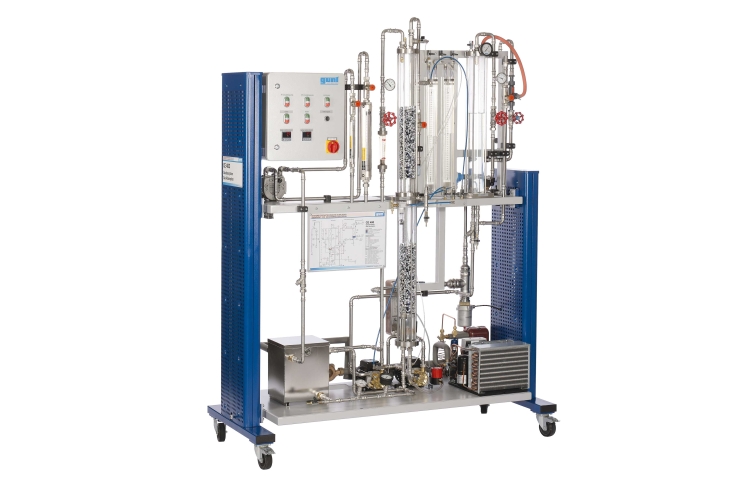

![](/images/datasheet/45/CE-400-Gas-absorption-products_list_small-gunt-45-foto_totale.jpg)

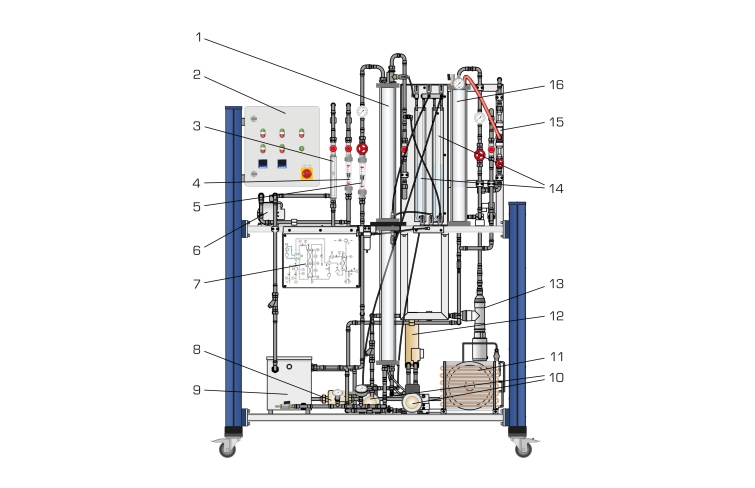

![1 absorpčná kolóna, 2 rozvodná skriňa, 3 prietokomer CO2, 4 prietokomer vzduchu, 5 prietokomer rozpúšťadla, 6 kompresor, 7 schéma procesu, 8 čerpadlo (chladenie), 9 chladiaca nádrž, 10 čerpadiel (absorpcia/desorpcia), 11 chladenie systém, 12 výmenník tepla, 13 ohrievač, 14 U-rúrkový manometer, 15 vodné tryskové čerpadlo (vákuum), 16 desorpčná kolóna](/images/datasheet/45/CE-400-Gas-absorption-products_list_small-gunt-45-zeichnung.jpg)

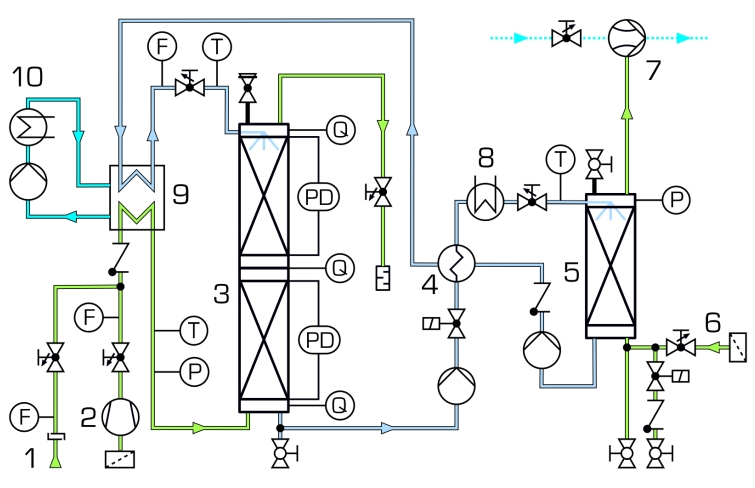

![1 vonkajšia fľaša na stlačený plyn CO2 s redukčným ventilom, 2 kompresory (vzduch), 3 absorpčné kolóny, 4 výmenníky tepla, 5 desorpčné kolóny, 6 vzduch na desorpciu, 7 vodné tryskové čerpadlo (vákuum), 8 ohrievač, 9 chladiaca nádrž, 10 chladiaci systém; prietok F, tlak P, diferenčný tlak PD, teplota T, bod odberu Q (plyn)](/images/datasheet/45/CE-400-Gas-absorption-products_list_small-gunt-45-zeichnung_einzelheit_1.jpg)
