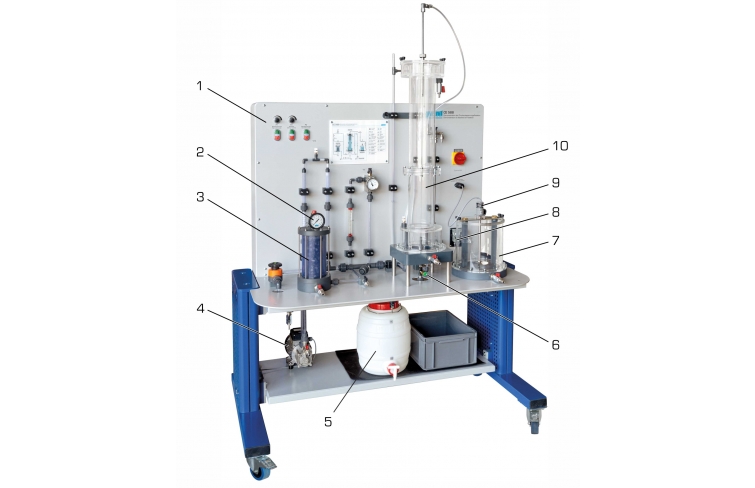

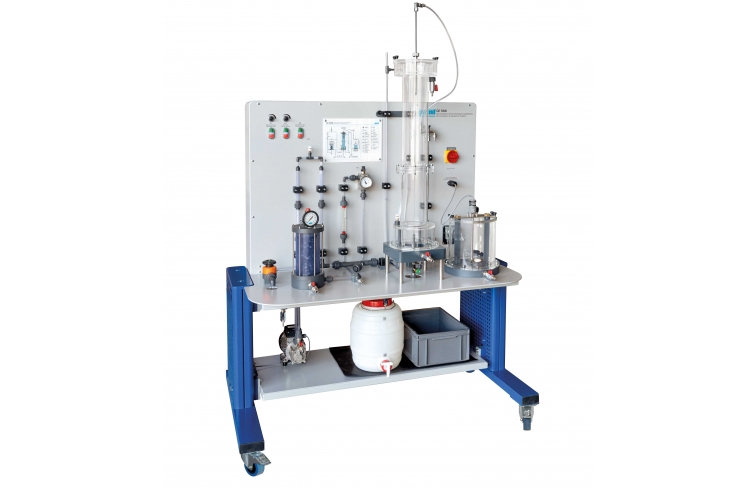

CE 588 Ukážka flotácie rozpusteným vzduchom

ako funguje flotácia rozpusteného vzduchu
rozpúšťanie plynov v kvapalinách:
- Henryho zákon
- Daltonov zákon

1 tréner
2 odmerky
1 granula z orechovej škrupiny
1 chlorid železitý
1 flokulant
1 úložný box
1 sada inštruktážneho materiálu

mechanická úprava vody
priehľadná nádrž na pozorovanie procesov

Flotačné procesy sa používajú na oddelenie pevných látok od kvapaliny (napr. vody). Proces flotácie, ktorý sa najčastejšie používa pri úprave vody, je flotácia rozpusteným vzduchom.

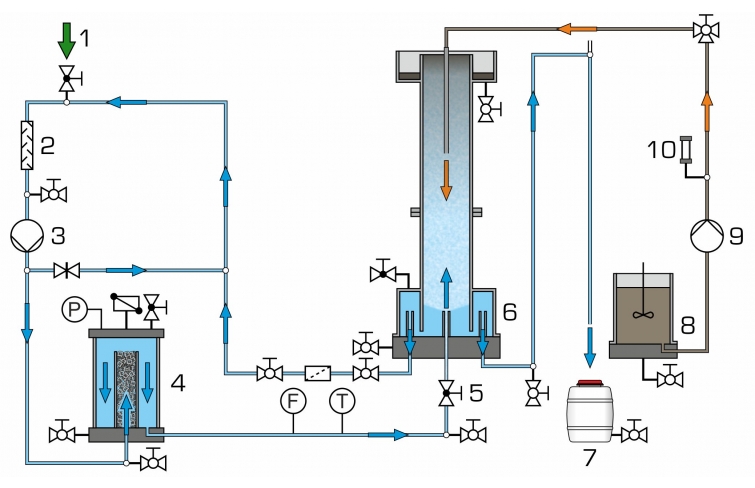

Suspenzia na úpravu (surová voda) sa umiestni do nádrže. Do surovej vody možno pridať flokulačné chemikálie, aby sa zlepšila flotácia kontaminantov. Čerpadlo dopravuje surovú vodu, ktorá vstupuje do flotačnej kolóny cez vertikálne potrubie. Výšku prívodného potrubia je možné nastaviť.

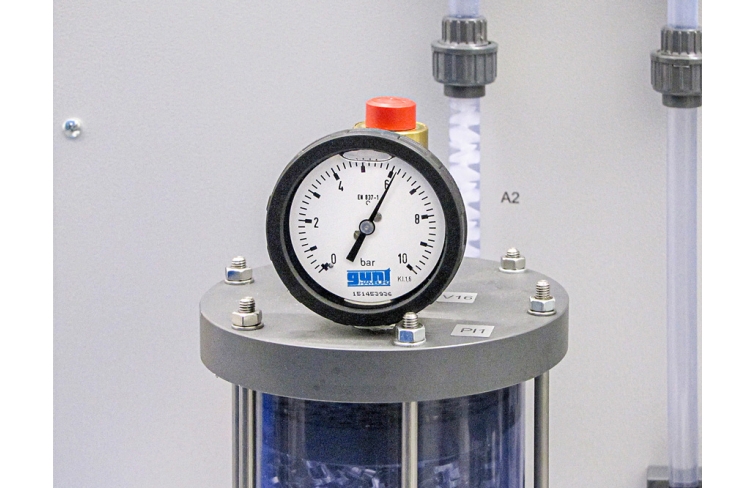

K flotačnej kolóne je pripojený vodný okruh s čerpadlom. V najvyššom bode obehu je podtlak. Vzduch potrebný na flotáciu sa nasáva otvorením ventilu umiestneného na tomto mieste. Vzduch sa pod tlakom rozpúšťa vo vode. Časť vody tečie späť do čerpadla cez obtok. Druhá časť vody vstupuje do tlakovej nádoby naplnenej Pallovými krúžkami. Tlaková nádoba zaisťuje dostatočne dlhú dobu zotrvania na rozpustenie vzduchu a oddelenie nerozpusteného vzduchu.

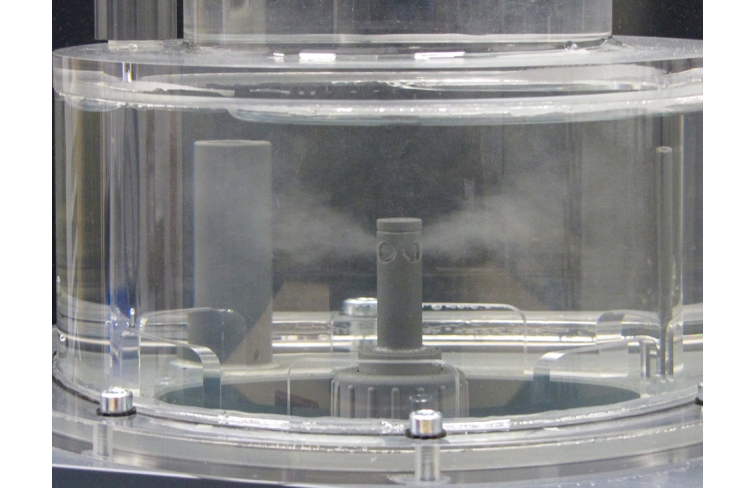

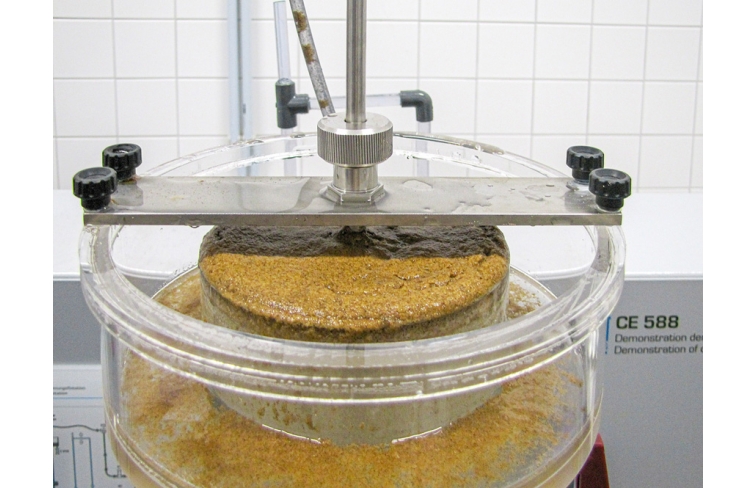

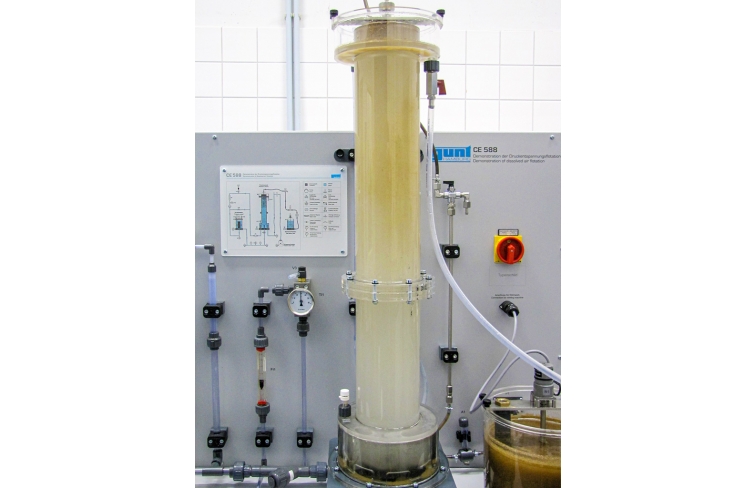

Voda potom vstupuje do flotačného stĺpca zdola cez ventil. To spôsobí náhly pokles tlaku takmer na atmosférický tlak. Keďže rozpustnosť vzduchu stúpa so zvyšujúcim sa tlakom, prebytočný vzduch vytvára malé bublinky. Vzduchové bubliny sa hromadia na kontaminantoch. Nečistoty stúpajú v kolóne spolu so vzduchovými bublinami. Na hornom konci flotačnej kolóny vstupujú kontaminanty do cirkulujúceho kanála. Upravená voda sa odoberá zo spodnej časti flotačnej kolóny a zhromažďuje sa v nádrži.

Tlak a prietok cirkulácie je možné nastaviť. Prietok, teplota a tlak sa merajú a zobrazujú.
