CE 280 Magnetická separácia
- oboznámenie sa so základným princípom a spôsobom činnosti bubnového magnetického separátora
- účinnosť separačného procesu závisí od
- hmotnostný tok vstupného materiálu
- zmiešavací pomer kŕmnej suroviny
- druh kŕmnej suroviny
- rýchlosť otáčania bubna
1 tréner
1 lopata
1 baliaca jednotka piesku
500 orechov
1 sada inštruktážneho materiálu
- triedenie pomocou bubnového magnetického separátora
- kŕmiť cez vibračný žľab s nastaviteľným dosahom
- praktické experimenty v laboratórnom meradle
Počas triedenia sa pevná zlúčenina oddeľuje podľa jej materiálových charakteristík.
Magnetická separácia je metóda triedenia, ktorá využíva magnetizovateľnosť zložiek tuhej zlúčeniny. Magnetické separátory sa často používajú pri príprave uhlia a rúd.

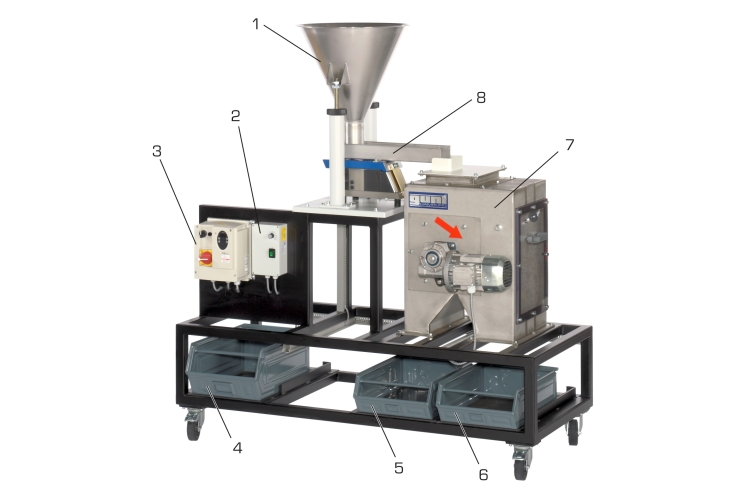

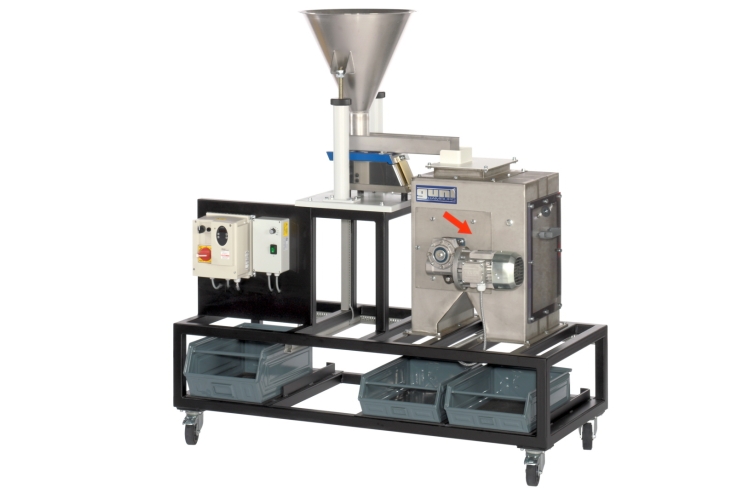

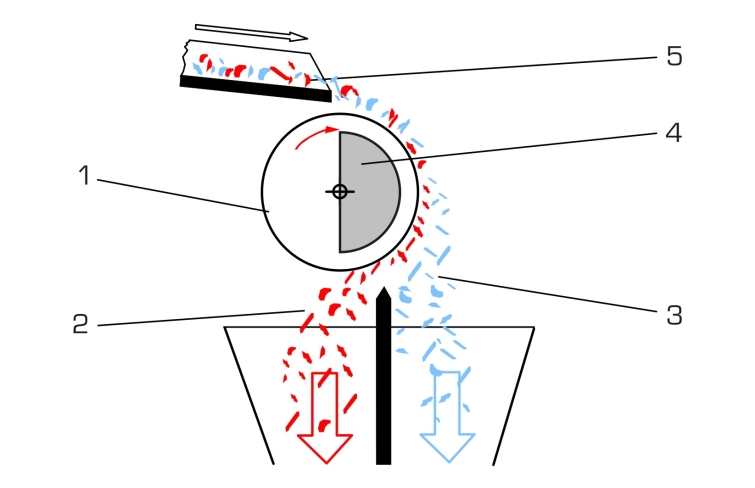

V CE 280 sa tuhá zlúčenina, ktorá sa má oddeliť, naplní do násypky. Vibračný žľab dopravuje zmes na rotujúci, nemagnetický bubon. Jeho rýchlosť je možné regulovať pomocou potenciometra. V jednej oblasti bubna je upevnený permanentný magnet. Nemagnetizovateľné komponenty padajú do zbernej nádrže v dôsledku gravitácie. Magnetizovateľné komponenty priľnú k bubnu v oblasti magnetu, sú prenášané a padajú do inej nádrže, len čo sa dostanú za magnetickú zónu. Hmotnostný tok privádzaného materiálu je možné nastaviť pomocou vzdialenosti výstupu násypky od vibračného žľabu a pomocou vrhania a frekvencie žľabu. Na použitie ako kŕmna surovina sa odporúča a dodáva zmes piesku a malých oceľových predmetov, ako sú šesťhranné matice.
Objednávacie číslo: 083.28000
Špecifikácia
- bubnový magnetický separátor na separáciu magnetizovateľných zložiek z pevnej zlúčeniny
- oddelenie pevným permanentným magnetom v oblasti rotujúceho, nemagnetického bubna
- násypka s vibračným žľabom na podávanie tuhej zmesi do bubna
- dávkovanie kŕmnej suroviny podľa vzdialenosti výstupu násypky od vibračného žľabu, vrhu a frekvencie vibračného žľabu
- rýchlosť otáčania bubna nastaviteľná elektromotorom s potenciometrom
- 2 oceľové nádrže na separované frakcie a 1 nádrž na tuhú zmes
- kŕmny materiál: piesok a šesťhranné matice
Technické dáta
Objem násypky: 25L
Vibračný žľab
- vrh: 0,2…1,5 mm
- frekvencia vibrácií: 50Hz alebo 100Hz
Drum
- Ø 220 mm
- dĺžka: 300 mm
- rozsah magnetického poľa: 180°
- rýchlosť: 0…30min -1
Motor
- príkon: 250W
max. veľkosť častice
- nemagnetické: 20 mm
- magnetický: 20 mm
Nádrže
- 2x 15L
- 1x 20L
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1500x700x1700 mm
Hmotnosť: cca. 175 kg
Objednávacie číslo: 083.28000
