CE 275 Klasifikácia prietoku plynu

naučiť sa základný princíp triedenia vetrom (klasifikácia toku plynu)
triedenie
- hrubá frakcia materiálu
- frakcia jemného materiálu
v závislosti od prietoku pevnej hmoty a objemového prietoku vzduchu
klasifikácia (s CE 264 )
- zlomková bilancia
- separačná funkcia
- veľkosť separácie
- ostrosť oddelenia
v závislosti od prietoku pevnej hmoty a objemového prietoku vzduchu
tlakové straty
- sito
- cyklón v závislosti od prietoku pevnej hmoty a objemového prietoku vzduchu

1 tréner
1 ventilátor
2 baliace jednotky kŕmnej suroviny
1 sada príslušenstva
1 sada inštruktážneho materiálu

klasifikácia prietoku plynu s cik-cak sitom
priehľadné potrubie na sledovanie procesu separácie
praktické experimenty v laboratórnom meradle

voliteľné

Triediaci stroj CE 264

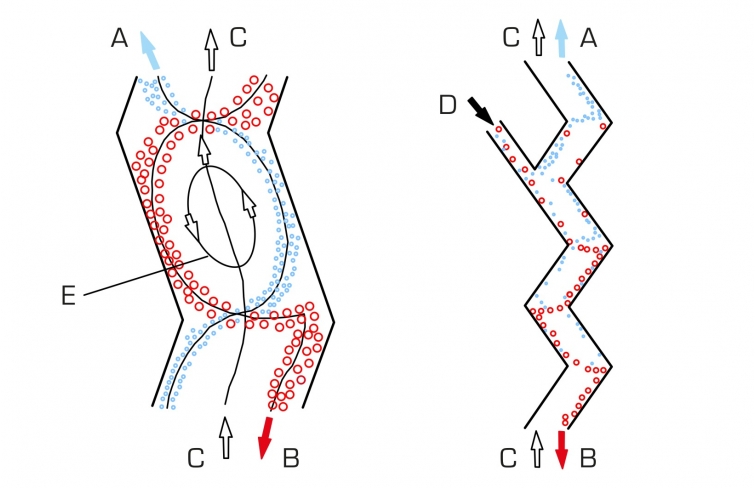

Cik-cak sitá umožňujú klasifikáciu tuhých zlúčenín. Pevná zlúčenina, ktorá sa oddeľuje, sa naplní do násypky. Zmes sa privádza do cik-cak potrubia sita v strednej výške pomocou vibračného žľabu. Prúd vzduchu prúdi nahor cez vertikálne potrubie. V závislosti od geometrie a hustoty častíc sú častice unášané vzduchom alebo klesajú v dôsledku gravitácie. Pri každom ohybe potrubia tuhá látka prechádza prúdom vzduchu a padá na opačnú stenu sita. To zodpovedá jednej fáze preosievania. V dôsledku podmienok prúdenia sa medzi dvoma ohybmi cik-cak potrubia vytvára vír. Zabezpečuje, aby sa tuhá látka pohybovala zhruba kolmo na prúdenie vzduchu. Takto nastáva priečne preosievanie v každej zákrute. Sekvenovanie veľkého počtu takýchto stupňov má za následok veľmi jemné oddelenie. CE 275 je vybavený 20-stupňovým cikcakovým potrubím. Priehľadný materiál umožňuje optimálne sledovanie procesov v potrubí.

Ventilátor vytvára prúdenie vzduchu. Objemový prietok vzduchu a prietok pevných látok sú nastaviteľné. Jemný materiál dopravovaný nahor s prúdom vzduchu je oddelený cyklónom. Body merania tlaku na príslušných miestach v trenažéri umožňujú určiť stratu tlaku.

Ako kŕmna surovina sa odporúča použiť aktívne uhlie v rôznych veľkostiach častíc. Na analýzu veľkosti častíc krmiva a hrubého a jemného materiálu sa odporúčajú váhy a preosievanie ( CE 264 ).

Objednávacie číslo: 083.27500

Špecifikácia

cik-cak sito na oddelenie pevných zlúčenín
násypka s vibračným žľabom na podávanie tuhej zmesi do preosievača
dávkovanie kŕmnej suroviny podľa vzdialenosti výstupu násypky od vibračného žľabu a frekvencie vibračného žľabu
separácia tuhej hmoty na hrubý a jemný materiál prúdením vzduchu v 20-stupňovom cikcakovom potrubí
generovanie prúdu vzduchu ventilátorom; nastavenie ventilom
oddelenie jemného materiálu od prúdu vzduchu plynovým cyklónom s tangenciálnym vstupom
3 nádrže na kŕmny materiál a hrubé a jemné materiály
zaznamenávanie objemového prietoku vzduchu a diferenčného tlaku cez sito a cyklón
