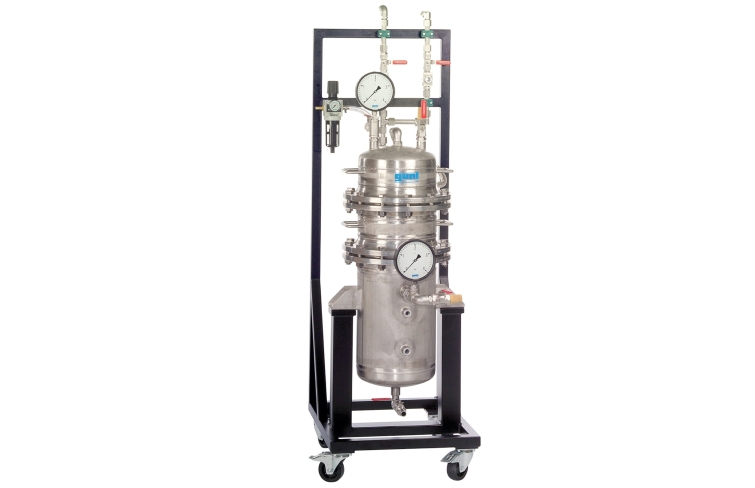

CE 286 Nutscheho tlakový filter
- základný princíp a spôsob fungovania tlakového filtra Nutsche
- základy filtrácie koláča: Darcyho rovnica
- hmotnosť a hrúbka filtračného koláča v závislosti od množstva filtrátu
1 tréner
1 sada príslušenstva
1 sada inštruktážneho materiálu
- filtrácia koláča s tlakovým filtrom Nutsche
požadovaný
CE 285 Jednotka na výrobu závesov
Nucové filtre sa používajú na diskontinuálnu koláčovú filtráciu suspenzií s vysokými koncentráciami pevných látok. Jednotka na výrobu suspenzie CE 285 vyrába suspenziu kremeliny a vody a dodáva ju zhora do filtra Nutsche. V spodnej prírube Nutsche filtra je zapustená základňa sita s filtračnou tkaninou. Rastúci filtračný koláč sa hromadí na filtračnej tkanine vyrobenej z oddeleného pevného materiálu. Aplikovaný pretlak v hornej časti Nutsche filtra pretlačí filtrát cez filtračný koláč a filtračnú tkaninu. Zhromažďuje sa v spodnej časti nádrže. Po filtrácii sa získaný filtračný koláč premyje premývacou kvapalinou (vodou) a potom sa suší prúdom vzduchu.
Objednávacie číslo: 083.28600
Špecifikácia
- Nutsche tlakový filter pre diskontinuálnu filtráciu koláča
- uzavretá 3-dielna nádoba s 2 prírubami a 2 hrboľatými podstavcami
- spodná príruba so zapustenou základňou sita a PP filtračnou tkaninou
- spodná časť nádoby na zber filtrátu
- stredová časť na vytvorenie filtračného koláča
- odnímateľná horná časť na odstránenie filtračného koláča
- jednotka údržby a riadenia tlaku na nastavenie pretlaku v strednej a hornej časti
- 2 manometre na indikáciu tlaku pred a za filtrom
- 2 priezory na sledovanie hladiny v spodnej časti
- výroba a preprava závesov jednotkou na výrobu závesov CE 285
Technické dáta
Plavidlo
- vnútorný priemer: cca. 300 mm
- kapacita: cca. 75 l
- prípustný tlak: 0,6 bar
- materiál: nehrdzavejúca oceľ
Meracie rozsahy
- manometer:
- 2x 0…1bar (Ø 160mm)
- 1x 0,2…3bar
Rozmery a hmotnosť
DxŠxV: 600x900x1900 mm
Hmotnosť: cca. 120 kg
Vyžaduje sa pre prevádzku
prípojka stlačeného vzduchu: 3bar, prípojka vody, odtok
Objednávacie číslo: 083.28600
