CE 284 Nutscheho vákuovy filter
- základný princíp a spôsob fungovania vákuového filtra Nutsche
- základy filtrácie koláča: Darcyho rovnica
- hmotnosť a hrúbka filtračného koláča v závislosti od množstva filtrátu
1 tréner
1 sada príslušenstva
1 sada inštruktážneho materiálu
- filtrácia koláča s vákuovým filtrom Nutsche
požadovaný
CE 285 Jednotka na výrobu závesov
Nucové filtre sa používajú na diskontinuálnu koláčovú filtráciu suspenzií s vysokými koncentráciami pevných látok. Jednotka na výrobu suspenzie CE 285 vyrába suspenziu kremeliny a vody a dodáva ju zhora do filtra Nutsche. Do Nutsche filtra je vložené filtračné vrecko. Rastúci filtračný koláč sa hromadí vo filtračnom vrecku vyrobenom z oddeleného pevného materiálu. Vákuum v spodnej časti filtra Nutsche nasáva filtrát cez filtračný koláč a filtračné vrecko. Zhromažďuje sa v spodnej časti. Po filtrácii sa získaný filtračný koláč premyje premývacou kvapalinou (vodou) a pred odstránením sa vysuší vákuom.
Objednávacie číslo: 083.28400
Špecifikácia

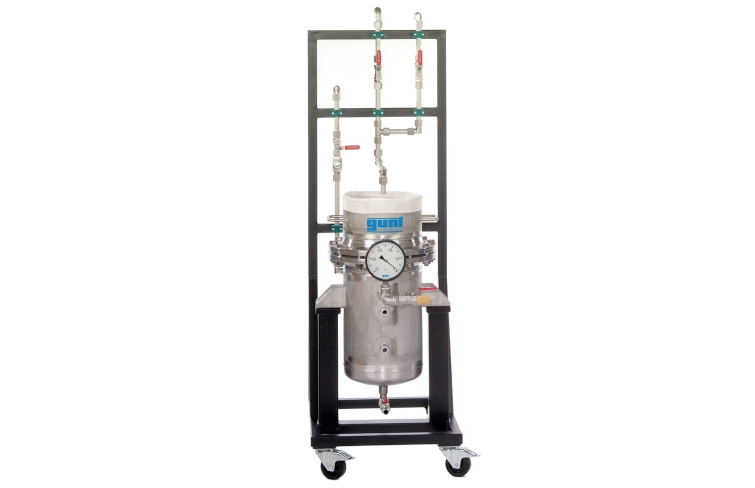

- Nutsche vákuový filter pre diskontinuálnu filtráciu koláča
- otvorená 2-dielna nádoba s prírubou a zapustenou základňou sita
- spodnej časti na nasávanie a zachytávanie filtrátu
- horná časť s vloženým filtračným vreckom na vytvorenie filtračného koláča
- polyesterové filtračné vrecko
- manometer na indikáciu podtlaku v spodnej časti
- 2 priezory na sledovanie hladiny v spodnej časti
- výroba a preprava závesov jednotkou na výrobu závesov CE 285
Technické dáta
Plavidlo
- vnútorný priemer: cca. 300 mm
- kapacita: cca. 55 l
- prípustný tlak: -1bar
- materiál: nerezová oceľ
Manometer
- Ø 160 mm
Meracie rozsahy
- tlak: -1…0 bar
Rozmery a hmotnosť
DxŠxV: 600x900x1900 mm
Hmotnosť: cca. 100 kg
Vyžaduje sa pre prevádzku
prípojka vody, odtok; vákuové pripojenie (200 l/min, 200 mbar abs.)
Objednávacie číslo: 083.28400
