CE 116 Koláčová a hĺbková filtrácia
- základy filtrácie: Darcyho rovnica
- hĺbková filtrácia s rôznymi sypkými látkami a suspenziami
- filtrácia koláča s rôznymi suspenziami
- identifikácia charakteristických hodnôt filtrácie
1 experimentálna jednotka
2 odmerky
1 stopky
1 teplomer
1 piesok (1 kg; 1…2 mm)
1 balenie diatomitu (2 kg)
1 sada inštruktážneho materiálu
- koláčová a hĺbková filtrácia s rôznymi suspenziami a vrstvami filtračného média
voliteľné
WP 300.09 Laboratórny vozík
Zostatok CE 116.01

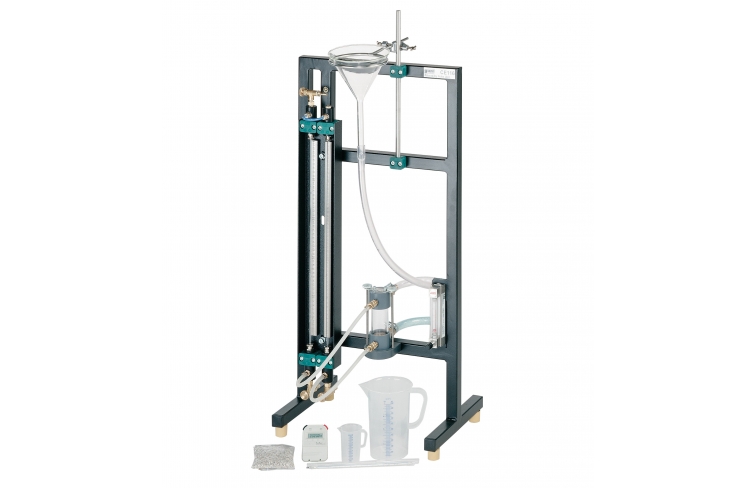

Pomocou CE 116 možno pozorovať a skúmať procesy hĺbkovej filtrácie a filtrácie koláča. Suspenzia (voda a kremelina ako pevná látka) prúdi z násypky do hornej časti filtračného prvku, kde sa oddeľujú pevné látky. Filtrát prúdi cez prietokomer do odtoku. Filtračný prvok má na dne porézne filtračné médium. Pri filtrácii koláča poskytuje filtračné médium základ pre tvorbu filtračného koláča. Pri hĺbkovej filtrácii filtračné médium podporuje sypké látky (vrstva filtračného média; štrk). Dvojrúrkové manometre merajú tlakovú stratu na filtračnom prvku.
Na registráciu množstva filtrátu sa odporúča váha CE 116.01 .
Objednávacie číslo: 083.11600
Špecifikácia
- základy koláčovej a hĺbkovej filtrácie
- filtračný prvok so sintrovaným filtračným médiom na dne na zachytávanie častíc
- meranie tlakovej straty pomocou dvojrúrkových manometrov
- výškovo nastaviteľný plniaci zásobník vyrobený zo skla DURAN
- prietokomer s ihlovým ventilom na nastavenie
Technické dáta
Filtračný prvok
- výška filtračnej komory: 85 mm
- Ø vnútorný: cca. 37 mm
- plocha prierezu: cca. 11 cm 2
- materiál trubice: sklo DURAN
Filtračné médium, spekaný filter SIKA 100
- veľkosť pórov: 100 µm
- hrúbka: 2 mm
- materiál: spekaný kov
Meracie rozsahy
- prietok: 40…360 ml/min
- tlak: 2x 0…500mmWC
- teplota: -10…100°C
- odmerka
- 1x 1000 ml, delenie: 10 ml
- 1x 100 ml, dielka: 2 ml
Rozmery a hmotnosť
DxŠxV: 450x410x1040 mm
Hmotnosť: cca. 13 kg
Vyžaduje sa pre prevádzku
vypustiť
Objednávacie číslo: 083.11600
