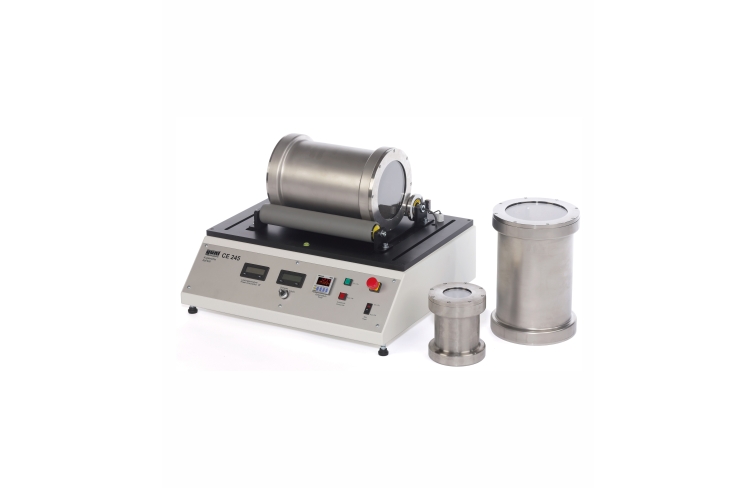

CE 245 Guľový mlyn
- pohyb kaskády a katarakty, kritická rýchlosť
- teoretická a skutočná spotreba energie
- stupeň drvenia v závislosti od času mletia, rýchlosti otáčania, priemeru gule, náplne guľôčky, materiálu, ktorý sa má mlieť
1 guľový mlyn
3 frézovacie bubny
1 sada frézovacích gúľ
1 sada inštruktážneho materiálu
- drvenie guľovým mlynom
- pozorovanie procesu frézovania
voliteľné
Triediaci stroj CE 264
WP 300.09 Laboratórny vozík
Guľové mlyny sú formou mlynov s mlecími telesami. Bubny sa dajú vpredu otvoriť a naplniť frézovaným materiálom (odporúča sa vápenec) a mlecími guľami. Bubny sú namontované na hnacom valci a voľnom valci s nastaviteľným rozostupom medzi nápravami. Pri nízkych rýchlostiach otáčania sa drvenie uskutočňuje guľôčkami, ktoré sa kotúľajú po materiáli (kaskádový pohyb). Pri vyšších rýchlostiach sa niektoré guľôčky zdvihnú po stene, oddelia sa a spadnú na frézovaný materiál (pohyb katarakty). Nad kritickou rýchlosťou zaisťujú odstredivé sily, že už nedochádza k žiadnemu drveniu. Tieto pohybové stavy možno pozorovať cez priehľadné predné časti bubnov.
Aby bolo možné porovnať teoretickú spotrebu energie so skutočnou, spotreba energie hnacieho motora sa zobrazuje na digitálnom displeji. Na posúdenie úspešnosti drvenia sa odporúča analytický triediaci stroj ( CE 264 ).
Objednávacie číslo: 083.24500
Špecifikácia
- drvenie pevných látok guľovým mlynom
- 2 sudy s oceľovým plášťom a priehľadnými čelami, 1 oceľový sud so zdvíhacími tyčami
- 1 hnací valec s nastaviteľnou rýchlosťou, 1 voľný valec
- rozostupy medzi osami valcov nastaviteľné tak, aby vyhovovali rôznym bubnom
- meranie spotreby energie
- čas frézovania programovateľný časovačom
Technické dáta
2 bubny s borosilikátovými prednými časťami
- Ø 100 mm/185 mm
- kapacita: cca. 1,15L/7,5L
1 bubon so zdvíhacími tyčami
- Ø 185 mm
- kapacita: cca. 7,5 l
Hnací valec, voľný valec
- Ø cca. 50 mm
1 sada frézovacích gúľ
- Ø 5/10/15 mm
Meracie rozsahy
- spotreba energie: 0…200W
- rýchlosť: 0…370 min -1
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 600x520x460mm
Hmotnosť: cca. 76 kg
Objednávacie číslo: 083.24500
![Rozdrvenie](/images/wissen_thumbs/209_en-GB.jpg)
![CE 245 Guľový mlyn](/images/wissen_thumbs/584_en-GB.jpg)
![Návrh laboratória strojárskeho procesu](/images/wissen_thumbs/266_en-GB.jpg)

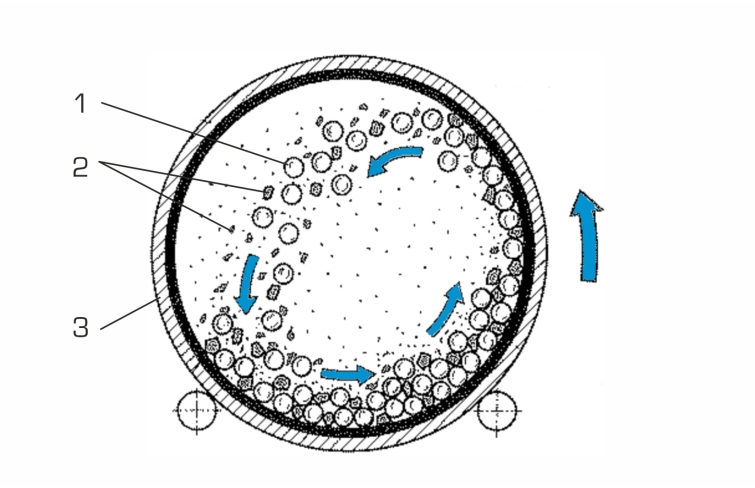

![Princíp drvenia v guľovom mlyne 1 gule ako mlecie telesá, 2 materiál na mletie napr. vápenec, 3 bubon guľového mlyna; modré šípky: smer otáčania](/images/datasheet/18/CE-245-Ball-mill-products_list_small-gunt-18-add_1.jpg)

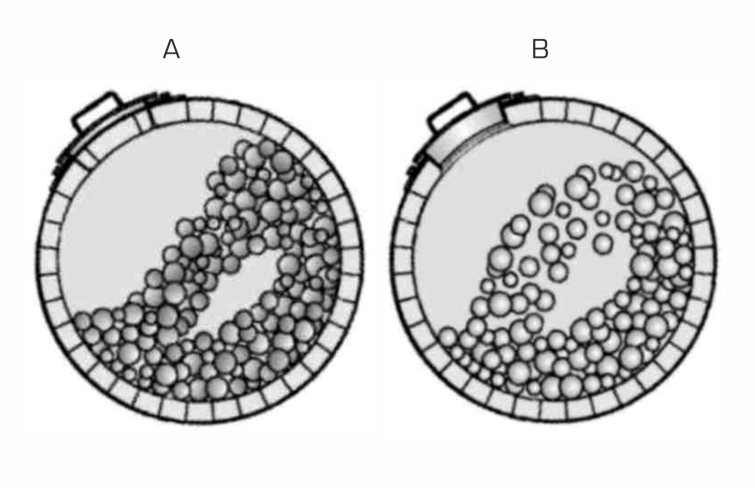

![A kaskádový pohyb, B kataraktový pohyb](/images/datasheet/18/CE-245-Ball-mill-products_list_small-gunt-18-add_2.jpg)

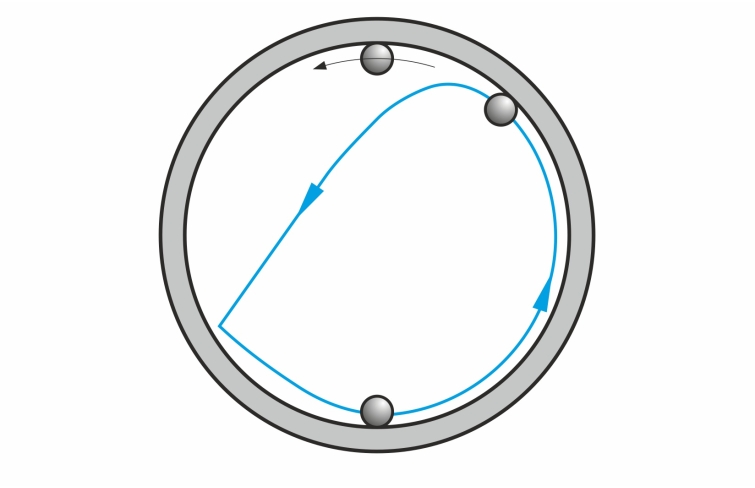

![Cesta gule v bubne](/images/datasheet/18/CE-245-Ball-mill-products_list_small-gunt-18-add_3.jpg)
