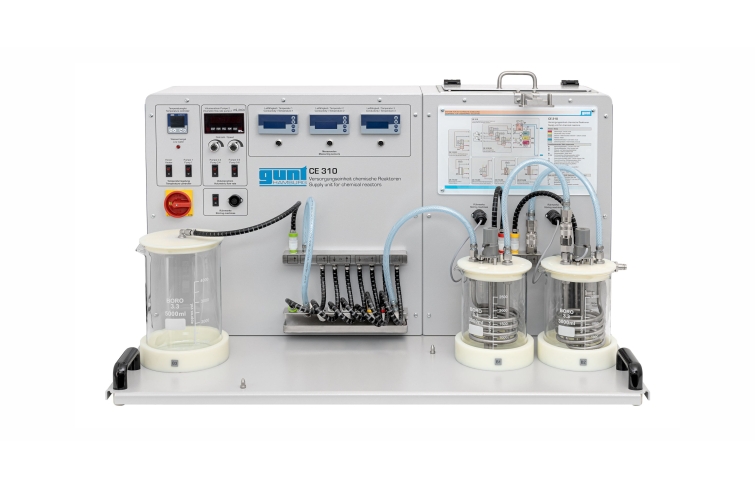

CE 310 Základná jednotka pre chemické reaktory

v spojení s reaktorom ( CE 310.01 – CE 310.06 ):
- učenie sa konštrukcie a prevádzky rôznych typov reaktorov
- konverzie v závislosti od typu reaktora
- konverzia v závislosti od retenčného času v reaktore
- konverzia v závislosti od teploty
- konverzia v závislosti od koncentrácie
- základy zmydelňovacej reakcie

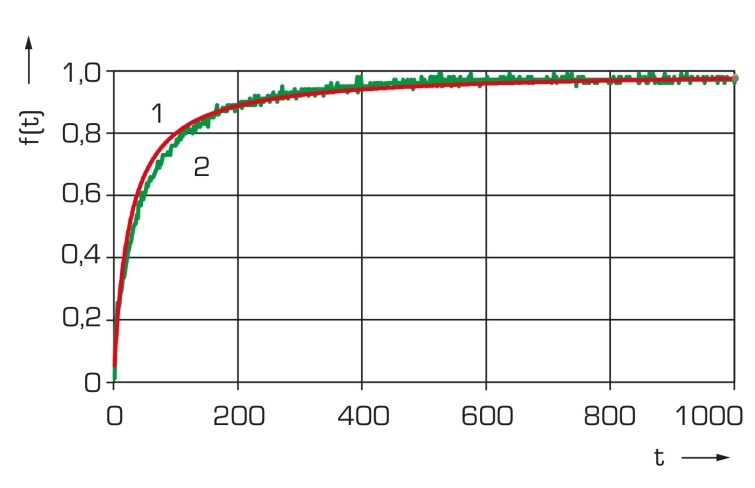

- určenie distribúcie retenčného času

1 experimentálna jednotka
2 kombinované senzory (vodivosť a teplota)
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

napájacia jednotka pre rôzne reaktory ( CE 310.01 – CE 310.06 )
saponifikačná reakcia s meraním vodivosti na stanovenie konverzie

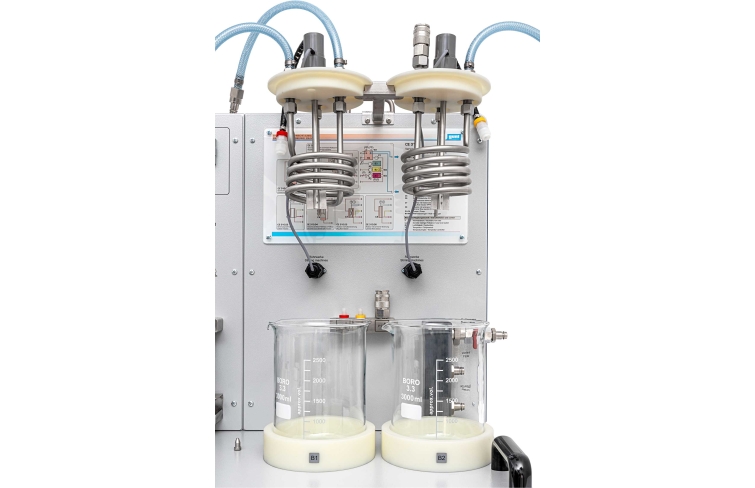

predhrievanie reaktantov

požadovaný

CE 310.01 Kontinuálny miešaný tankový reaktor
alebo
CE 310.02 Rúrkový reaktor
alebo
CE 310.03 Miešané nádrže v sérii
alebo
CE 310.04 Diskontinuálny miešaný tankový reaktor
alebo
CE 310.05 reaktor s uzavieracím tokom
alebo
CE 310.06 Laminárny prietokový reaktor

voliteľné

WL 110,20 Vodný chladič
WP 300.09 Laboratórny vozík

Reaktor je základným prvkom zariadenia na chemickú výrobu. V reaktore východiskové látky (reaktanty) navzájom reagujú za vzniku novej látky (produktu). Reaktor musí zaručiť podmienky pre optimálny reakčný proces. Týka sa to predovšetkým teploty v reaktore. V závislosti od požiadaviek sa používajú rôzne typy reaktorov.

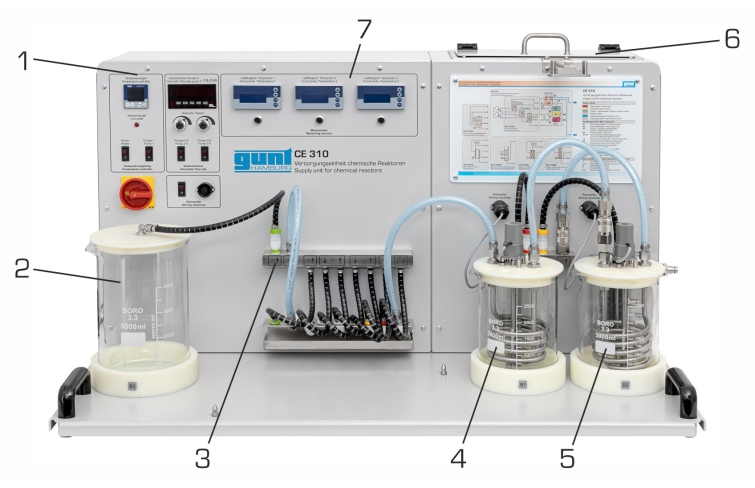

CE 310 slúži ako napájacia jednotka pre šesť rôznych reaktorov. Reaktor, ktorý sa má skúmať, je namontovaný na napájacej jednotke a držaný dvoma kolíkmi v polohe.

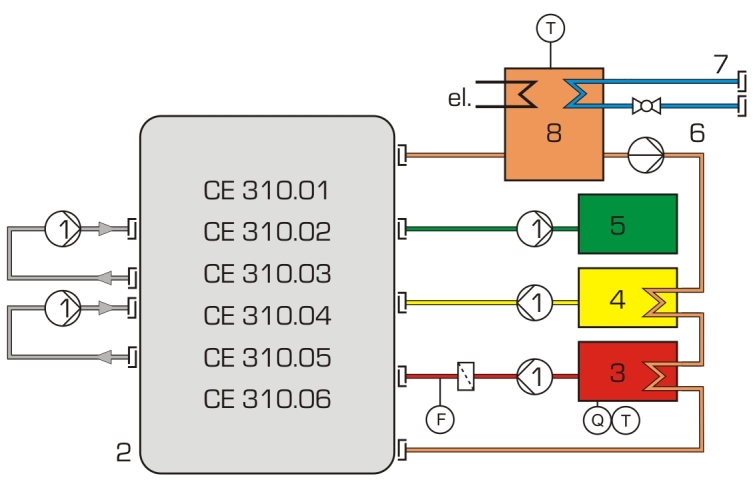

Pre nepretržitú prevádzku reaktorov sú na trenažéri usporiadané dve nádrže na reaktanty. Napájacia jednotka a reaktor sú hydraulicky prepojené hadicami. Hadice sú vybavené rýchlospojkami pre jednoduché pripevnenie. Dve čerpadlá dopravujú dve reaktanty do reaktora. Retenčný čas reaktantov v reaktore je možné nastaviť pomocou rýchlosti čerpadla. V reaktore reagujú reaktanty za vzniku produktu. K dispozícii je prídavná nádrž a prídavné čerpadlo pre produkt.

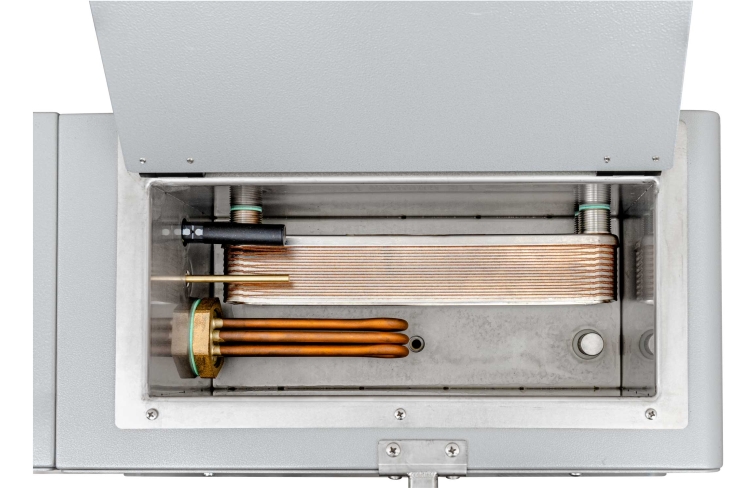

Napájacia jednotka je vybavená okruhom vykurovacej vody s čerpadlom, zásobníkom a ohrievačom na reguláciu teploty v reaktore. Okruh studenej vody môže byť napájaný z chladiča vody WL 110.20 .

Vodivosť a teplota v reaktore sa merajú kombinovaným snímačom. Rozvádzač obsahuje potrebné ovládacie prvky na spustenie miešadiel v rôznych reaktoroch.

Namerané hodnoty sa digitálne zobrazujú na rozvodnej skrini. Zároveň je možné ich preniesť aj priamo do PC cez USB , kde ich možno analyzovať pomocou softvéru na zber dát, ktorý je súčasťou dodávky.

Objednávacie číslo: 083.31000

Špecifikácia

napájacia jednotka pre 6 rôznych typov chemických reaktorov
pripojenie reaktorov cez hadice s rýchlospojkami
vodný okruh s nádržou, ohrievačom, regulátorom teploty, čerpadlom a poistkou proti nedostatku vody pre vykurovanie a chladenie (s chladičom vody WL 110.20 )
kontrola teploty reaktantov a reaktorov
3 sklenené nádrže na reaktanty a produkty
5 peristaltických čerpadiel na dodávanie reaktantov a produktov
2 kombinované snímače na meranie vodivosti a teploty
Softvér GUNT na zber dát cez USB pod Windows 10
