CE 310.06 Reaktor s laminárnym tokom
- základy zmydelňovacej reakcie
- nepretržitá prevádzka
- konverzia v závislosti od
- retenčný čas
- teplota
- koncentrácie
- rozloženie retenčného času
1 reaktor s laminárnym prúdením
- reaktor s laminárnym prúdením pre pripojenie k napájacej jednotke CE 310
- nepretržitá prevádzka
- transparentné materiály na pozorovanie procesu
- izotermická prevádzka
- stanovenie konverzie pri zmydelňovacej reakcii
požadovaný
CE 310 Napájacia jednotka pre chemické reaktory
Reaktory s laminárnym prúdením sú rúrkové reaktory a pracujú nepretržite. Umožňujú analýzy chemických reakcií za definovaných prietokových podmienok s charakteristickou distribúciou retenčného času.
CE 310.06 je súčasťou série zariadení, ktoré umožňujú experimenty s rôznymi typmi reaktorov. V spojení s napájacou jednotkou CE 310 je možné skúmať funkciu a správanie reaktora s laminárnym prúdením v nepretržitej prevádzke. Napájacia jednotka CE 310 má okruh vykurovacej vody ako aj všetky potrebné prípojky, čerpadlá, nádrže na reaktanty a nádrž na produkt. V kombinácii s vodným chladičom WL 110.20 a napájacou jednotkou CE 310 je možné aj chladenie reaktorov.
CE 310.06 je namontovaný na napájacej jednotke a držaný dvoma kolíkmi na mieste. Rýchlospojky umožňujú jednoduché pripojenie reaktora k napájacej jednotke.
Pri nepretržitej prevádzke dodávajú reaktanty do reaktora dve čerpadlá na napájacej jednotke. Vzhľadom na rozmery a možné objemové prietoky sa vytvára laminárne prúdenie. Produkt vzniká reakciou reaktantov. Zmes produktu a nepremenených reaktantov opúšťa reaktor po určitom retenčnom čase cez horný koniec. Zmes sa dopravuje do nádrže napájacej jednotky pomocou prídavného peristaltického čerpadla.
Retenčný čas reaktantov v reaktore sa nastavuje pomocou rýchlosti čerpadiel na napájacej jednotke.
Konverzia v reaktore s laminárnym prúdením sa určuje meraním vodivosti. CE 310 obsahuje kombinovaný senzor vodivosti/teploty. Vodivosť a teplota sú digitálne zobrazené na rozvodnej skrini napájacej jednotky. Okrem toho je možné namerané hodnoty zachytiť a spracovať softvérom na zber údajov (súčasť CE 310 ).
Objednávacie číslo: 083.31006
Špecifikácia
- reaktor s laminárnym prúdením pre pripojenie k napájacej jednotke CE 310
- vzduchová nádoba na tlmenie pulzácií
- T-kus s tryskou na miešanie reaktantov
- špeciálny prívod na skrátenie dĺžky prívodu
- priama sklenená trubica s laminárnym prúdením
- priehľadný dvojitý plášť z PMMA na chladenie a ohrev s CE 310 a WL 110.20
- senzor na meranie vodivosti a teploty cez CE 310
- regulácia teploty v reaktore pomocou CE 310
Technické dáta
Laminárny prietokový reaktor
- vnútorný priemer: 15mm
- výška: 600 mm
- materiál: sklo
Vodný kúpeľ
- vnútorný priemer: 45 mm
- kapacita: cca. 0,45 l
- materiál: PMMA
Rozmery a hmotnosť
DxŠxV: 440x250x750 mm
Hmotnosť: cca. 10 kg
Objednávacie číslo: 083.31006
![Návrh laboratória chemického reakčného inžinierstva](/images/wissen_thumbs/265_en-GB.jpg)
![Profily toku po injekcii kontrastnej látky: šírka zafarbenia, b dĺžka zafarbenia](/images/datasheet/39/CE-310.06-Laminar-flow-reactor-products_list_small-gunt-39-add_2.png)

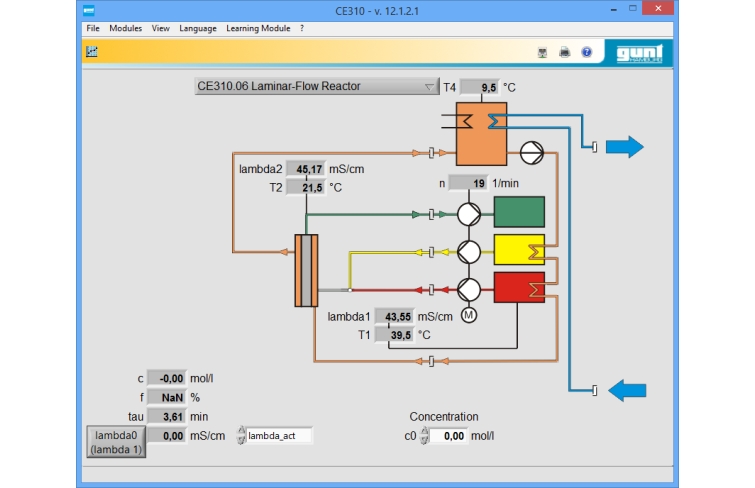

![Snímka obrazovky softvéru](/images/datasheet/39/CE-310.06-Laminar-flow-reactor-products_list_small-gunt-39-add_1.png)
![CE 310 Napájacia jednotka pre chemické reaktory](/images/datasheet/39/CE-310.06-CE-310-Supply-unit-for-chemical-reactors-products_list_small-gunt-39-foto_totale.jpg)

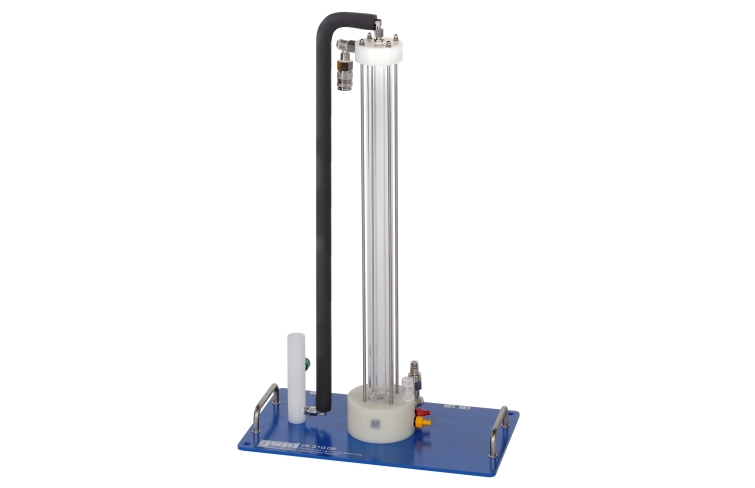

![](/images/datasheet/39/CE-310.06-Laminar-flow-reactor-products_list_small-gunt-39-foto_totale.jpg)

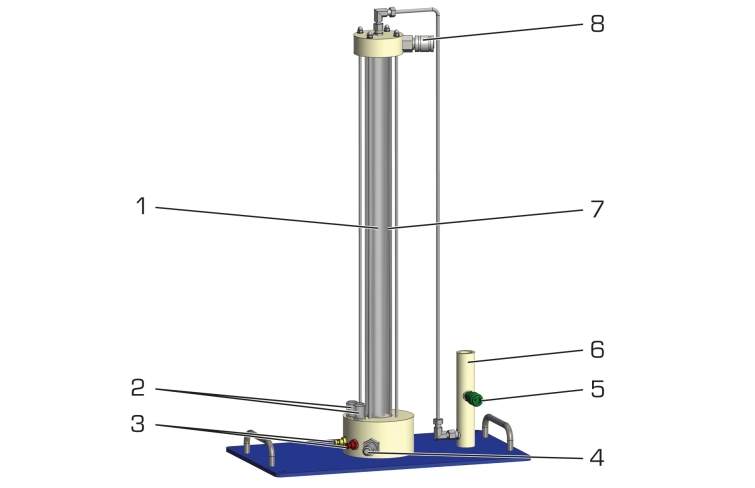

![1 reaktor s pevným lôžkom, 2 vzduchové nádoby, 3 prívod A/B reaktantov, 4 prívod vody, 5 odtok produktu, 6 objímka pre snímač vodivosti a teploty (súčasť CE 310), 7 dvojitý plášť na vodu, 8 odtok vody](/images/datasheet/39/CE-310.06-Laminar-flow-reactor-products_list_small-gunt-39-zeichnung.jpg)

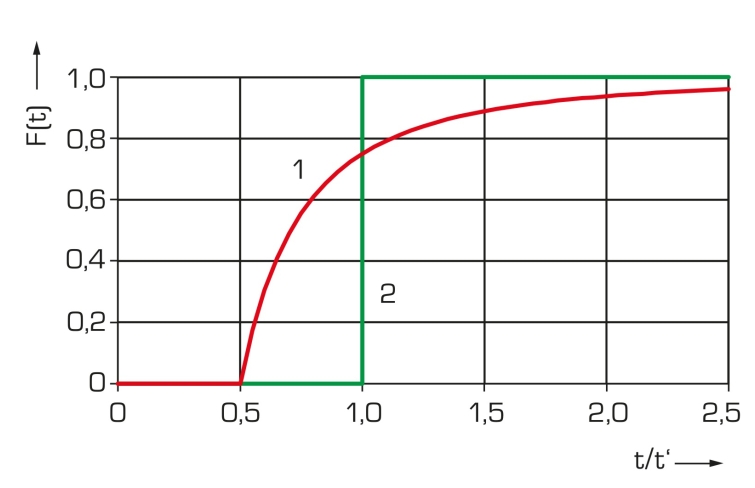

![1 laminárne prúdenie, 2 piestové prúdenie; F(t) kumulatívna krivka retenčného času, t čas, t retenčný čas](/images/datasheet/39/CE-310.06-Laminar-flow-reactor-products_list_small-gunt-39-zeichnung_einzelheit_1.jpg)

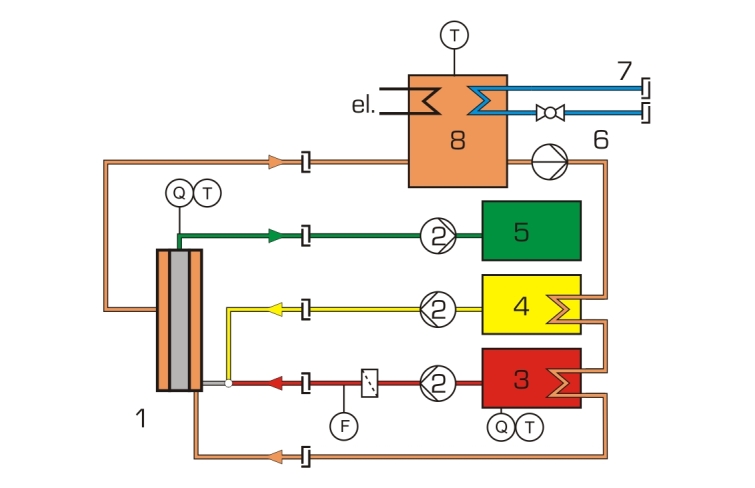

![Schéma procesu s napájacou jednotkou CE 310 1 reaktor s laminárnym prúdením, 2 peristaltické čerpadlá, 3 nádrž na reaktant A, 4 nádrž na reaktant B, 5 nádrž na produkt, 6 vodné čerpadlo, 7 prípojka na vodu, 8 nádrž na vodu; Q vodivosť, F prietok, T teplota](/images/datasheet/39/CE-310.06-Laminar-flow-reactor-products_list_small-gunt-39-zeichnung_einzelheit_2.jpg)
