CE 310.03 Nádrže na miešanie v sérii

základy zmydelňovacej reakcie
konverzie v každom reaktore v závislosti od
- retenčný čas
- teplota
- koncentrácie

1 sada reaktorov
1 snímač vodivosti a teploty

miešané nádrže v sérii pre pripojenie k napájacej jednotke CE 310
transparentné materiály na sledovanie procesu

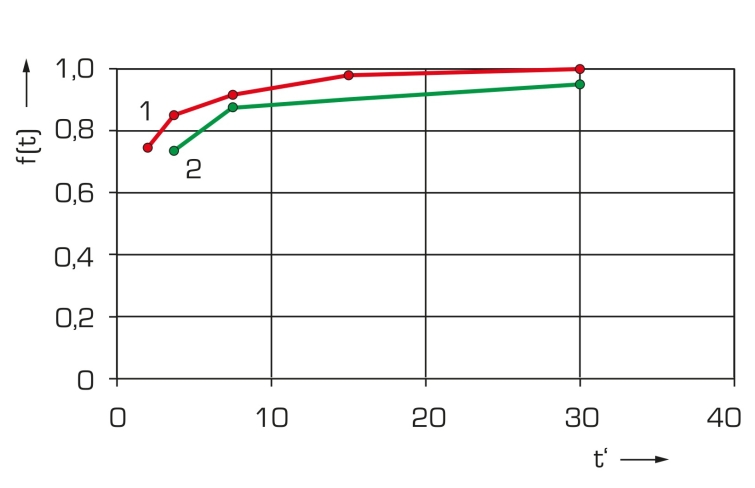

stanovenie konverzie pri zmydelňovacej reakcii možné pre každý stupeň
izotermická prevádzka

požadovaný

CE 310 Napájacia jednotka pre chemické reaktory

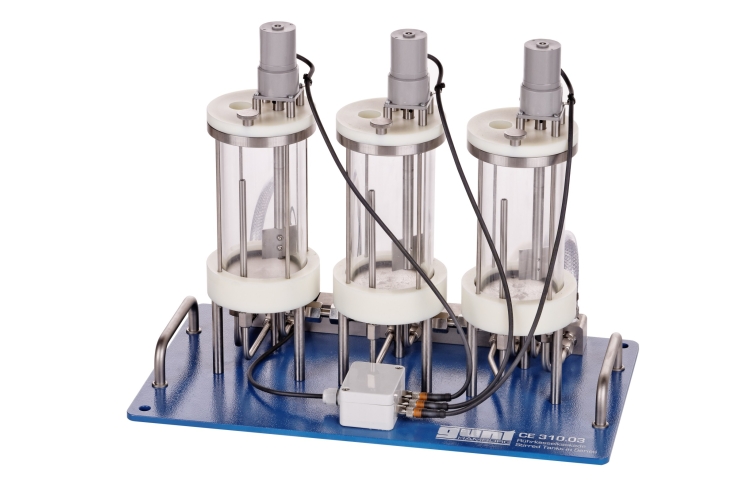

Miešané tanky v sérii sú, ako už názov napovedá, kontinuálne miešané tankové reaktory zapojené do série. Umožňujú vyššiu konverziu ako jednoduchý miešaný tankový reaktor. Miešané nádrže v sérii umožňujú flexibilné riadenie procesu, pretože teplotu a retenčný čas je možné nastaviť samostatne pre každý jednotlivý reaktor.

CE 310.03 je súčasťou série zariadení, ktoré umožňujú experimenty s rôznymi typmi reaktorov. V spojení s napájacou jednotkou CE 310 je možné skúmať funkciu a správanie miešaných nádrží v sérii. Napájacia jednotka CE 310 má okruh vykurovacej vody ako aj všetky potrebné prípojky, čerpadlá, nádrže na reaktanty a nádrž na produkt.

CE 310.03 je namontovaný na napájacej jednotke a držaný dvoma kolíkmi na mieste. Rýchlospojky umožňujú jednoduché pripojenie reaktora k napájacej jednotke.

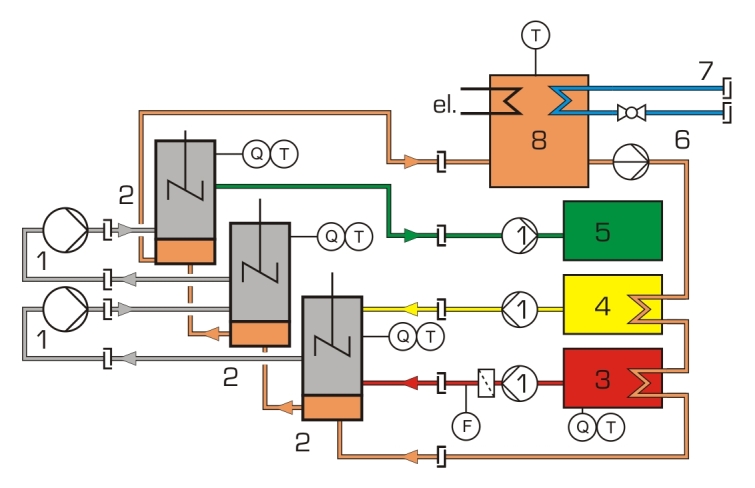

V kontinuálnej trojstupňovej prevádzke dodávajú dve čerpadlá napájacej jednotky reaktanty do prvého reaktora. Miešadlo zaisťuje homogénnu zmes a tým zvyšuje priamy kontakt reaktantov. Produkt vzniká reakciou reaktantov. Zmes produktu a nepremenených reaktantov opúšťa reaktor cez prepad a potom sa dodáva do dvoch ďalších identických reaktorov jeden po druhom. Medzidodávka sa uskutočňuje prostredníctvom 2 ďalších peristaltických čerpadiel napájacej jednotky. Za tretím reaktorom prebieha transport v nádrži napájacej jednotky.

Retenčný čas reaktantov v reaktore sa nastavuje pomocou rýchlosti čerpadiel na napájacej jednotke.

Konverzie v jednotlivých reaktoroch sa stanovujú meraním vodivosti. Súčasťou je kombinovaný senzor vodivosti/teploty. Vodivosť a teplota sú digitálne zobrazené na rozvodnej skrini napájacej jednotky. Okrem toho je možné namerané hodnoty zachytiť a spracovať softvérom na zber údajov (súčasť CE 310 ).

Objednávacie číslo: 083.31003

Špecifikácia

miešané nádrže v sérii pre pripojenie k napájacej jednotke CE 310

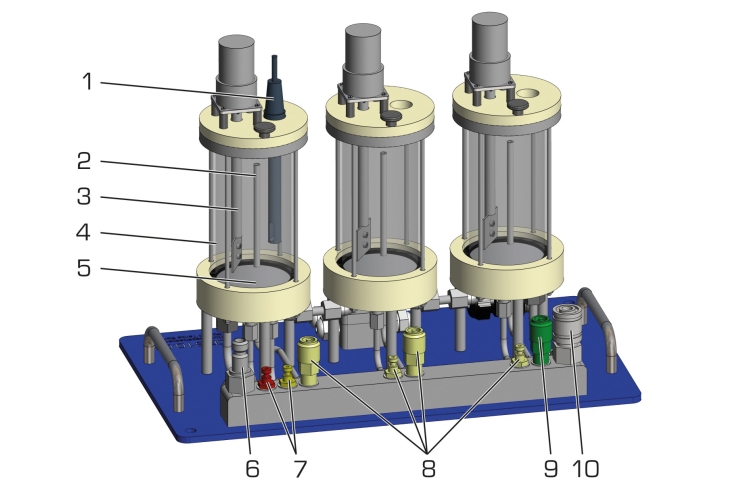

3 identické miešané tankové reaktory vyrobené zo skla zapojené do série
komorové dno z nehrdzavejúcej ocele ako výmenník tepla na pripojenie k CE 310
dodávka medzi miešanými nádržami cez 2 peristaltické čerpadlá napájacej jednotky
malá kapacita reaktora pre menšiu spotrebu chemikálií
senzor na meranie vodivosti a teploty
zobrazenie vodivosti a teploty pomocou CE 310
regulácia teploty v reaktore pomocou CE 310
