CE 310.02 Rúrkový reaktor
- základy zmydelňovacej reakcie
- konverzia v závislosti od
- retenčný čas
- teplota
- koncentrácie
1 rúrkový reaktor
- rúrkový reaktor na pripojenie k napájacej jednotke CE 310
- transparentné materiály na sledovanie procesu
- stanovenie konverzie pri zmydelňovacej reakcii
požadovaný
CE 310 Napájacia jednotka pre chemické reaktory
Rúrkové reaktory sú kontinuálne prevádzkované reaktory. Umožňujú hospodárnu výrobu veľkých množstiev produktov s konštantnou kvalitou.
CE 310.02 je súčasťou série zariadení, ktoré umožňujú experimenty s rôznymi typmi reaktorov. V spojení s napájacou jednotkou CE 310 je možné skúmať funkciu a správanie rúrkového reaktora. Napájacia jednotka CE 310 má okruh vykurovacej vody ako aj všetky potrebné prípojky, čerpadlá, nádrže na reaktanty a nádrž na produkt.
CE 310.02 je namontovaný na napájacej jednotke a držaný dvoma kolíkmi na mieste. Rýchlospojky umožňujú jednoduché pripojenie reaktora k napájacej jednotke.
Dve čerpadlá napájacej jednotky dodávajú reaktanty oddelene cez každú trysku do reaktora. Výstupy dýzy sú umiestnené v T-kusu tak, že dve reaktanty sú zmiešané v strede T-kusa. Zmes vstupuje do špirálovej trubice, v ktorej reagujú dva reaktanty. Zmes produktu a nepremenených reaktantov opúšťa rúrku a je transportovaná do nádrže napájacej jednotky.
Retenčný čas reaktantov v rúrkovom reaktore sa nastavuje pomocou rýchlosti čerpadiel na napájacej jednotke. Rúrka je tiež umiestnená vo vodnom kúpeli. Vodný kúpeľ je napojený na okruh vykurovacej vody napájacej jednotky, čo umožňuje užívateľovi skúmať vplyv teploty na reakciu.
Konverzia v rúrkovom reaktore sa určuje meraním vodivosti. CE 310 obsahuje kombinovaný senzor vodivosti/teploty. Vodivosť a teplota sú digitálne zobrazené na rozvodnej skrini napájacej jednotky. Okrem toho je možné namerané hodnoty zachytiť a spracovať softvérom na zber údajov (súčasť CE 310 ).
Objednávacie číslo: 083.31002
Špecifikácia
- rúrkový reaktor na pripojenie k napájacej jednotke CE 310
- špirálová plastová rúrka ako reaktor
- T-kus s 2 dýzami na miešanie predhriatych reaktantov
- priehľadná PMMA nádrž ako vodný kúpeľ pre reaktor a pre pripojenie k okruhu vykurovacej vody CE 310
- senzor na meranie vodivosti a teploty cez CE 310
- regulácia teploty v reaktore pomocou CE 310
Technické dáta
Rúrkový reaktor
- vnútorný priemer: 6 mm
- kapacita reaktora: cca. 280 ml
- materiál: PA
Vodný kúpeľ
- vnútorný priemer: 132 mm
- vonkajší priemer: 140 mm
- kapacita: 2L
- materiál: PMMA
Rozmery a hmotnosť
DxŠxV: 440x250x430 mm
Hmotnosť: cca. 11,5 kg
Objednávacie číslo: 083.31002
![Návrh laboratória chemického reakčného inžinierstva](/images/wissen_thumbs/265_en-GB.jpg)

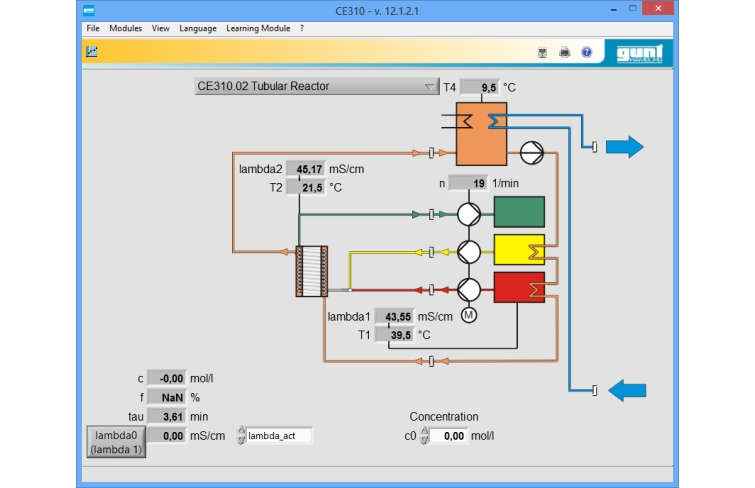

![Snímka obrazovky softvéru](/images/datasheet/35/CE-310.02-Tubular-reactor-products_list_small-gunt-35-add_1.png)
![CE 310 Napájacia jednotka pre chemické reaktory](/images/datasheet/35/CE-310.02-CE-310-Supply-unit-for-chemical-reactors-products_list_small-gunt-35-foto_totale.jpg)

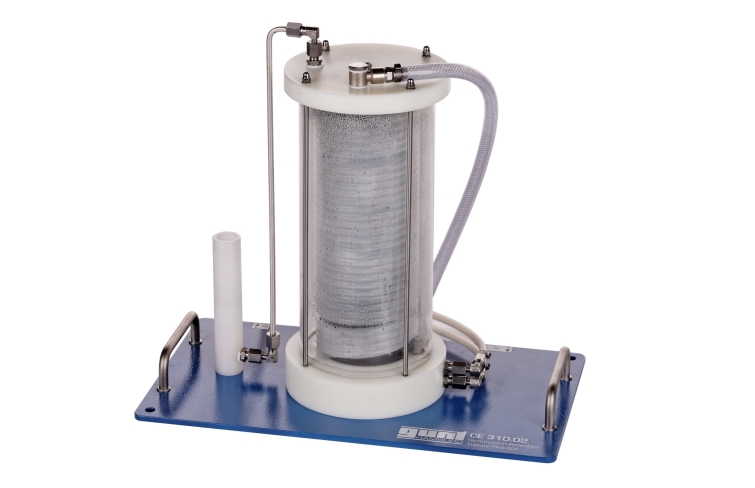

![](/images/datasheet/35/CE-310.02-Tubular-reactor-products_list_small-gunt-35-foto_totale.jpg)

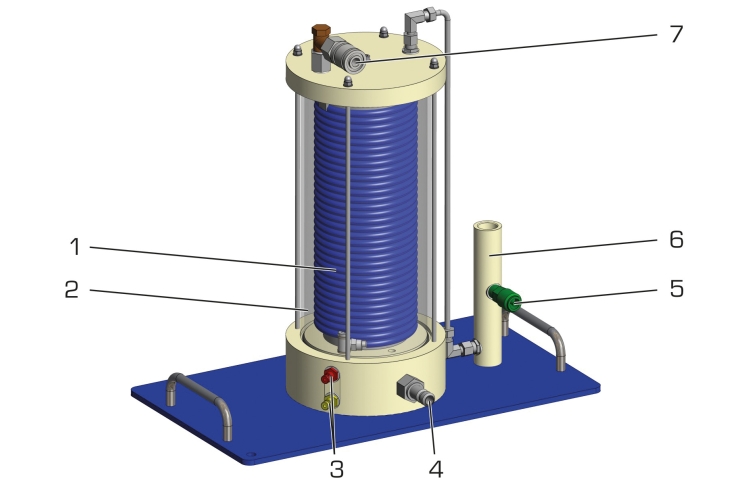

![1 rúrkový reaktor, 2 dvojitý plášť, 3 prívod A/B reaktantov, 4 prívod vody, 5 odtok produktu, 6 objímka pre snímač vodivosti a teploty (súčasť CE 310), 7 odtok vody](/images/datasheet/35/CE-310.02-Tubular-reactor-products_list_small-gunt-35-zeichnung.jpg)

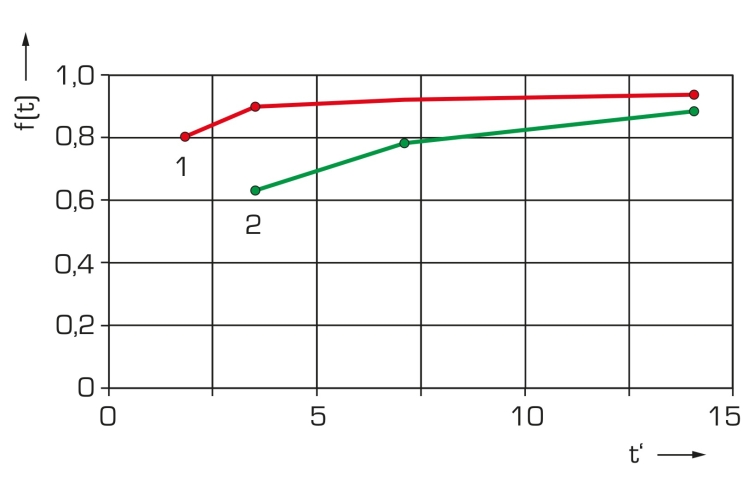

![Prevody pre rôzne retenčné časy a teploty 1 vysoká teplota, 2 nízka teplota; f(t) konverzia, t‘ retenčný čas](/images/datasheet/35/CE-310.02-Tubular-reactor-products_list_small-gunt-35-zeichnung_einzelheit_1.jpg)

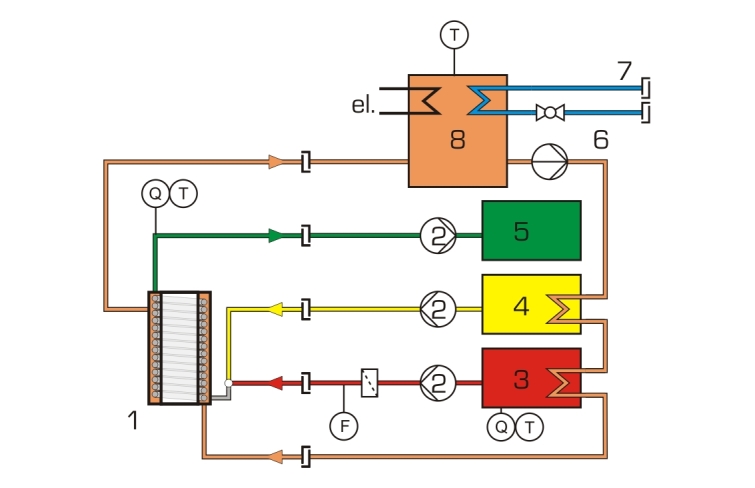

![Schéma procesu s napájacou jednotkou CE 310 1 rúrkový reaktor, 2 peristaltické čerpadlá, 3 nádrž na reaktant A, 4 nádrž na reaktant B, 5 nádrž na produkt, 6 vodné čerpadlo, 7 prípojka na vodu, 8 nádrž na vodu; Q vodivosť, F prietok, T teplota](/images/datasheet/35/CE-310.02-Tubular-reactor-products_list_small-gunt-35-zeichnung_einzelheit_2.jpg)
