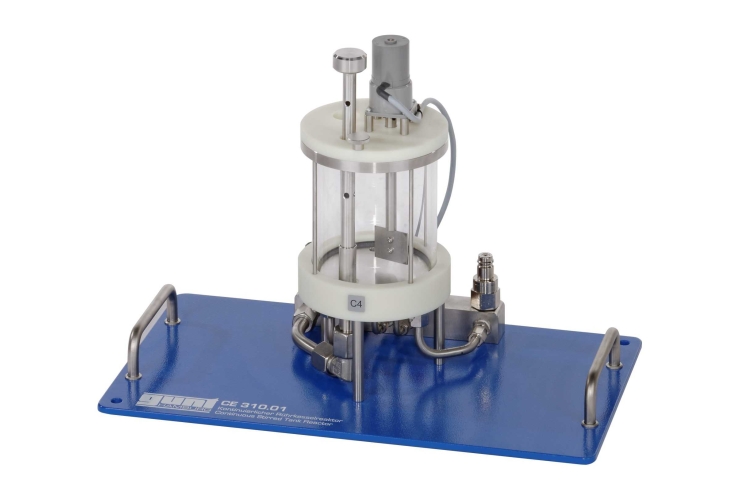

CE 310.01 Nepretržite miešaný tankový reaktor
- základy zmydelňovacej reakcie
- konverzia v závislosti od
- retenčný čas
- teplota
- koncentrácie
1 kontinuálny miešaný tankový reaktor
- miešaný tankový reaktor na pripojenie k napájacej jednotke CE 310
- transparentné materiály na sledovanie procesu
- izotermická prevádzka
- nastaviteľný objem reaktora
- stanovenie konverzie pri zmydelňovacej reakcii
požadovaný
CE 310 Napájacia jednotka pre chemické reaktory
Miešané tankové reaktory môžu byť prevádzkované kontinuálne alebo diskontinuálne. Diskontinuálne prevádzkované miešané tankové reaktory sa väčšinou používajú vtedy, ak sú vyrábané množstvá produktu malé alebo reakcie sú pomalé. Kontinuálne miešané tankové reaktory umožňujú spoľahlivú výrobu veľkých množstiev produktov s konzistentnou kvalitou.
CE 310.01 je súčasťou série zariadení, ktoré umožňujú experimenty s rôznymi typmi reaktorov. V spojení s napájacou jednotkou CE 310 je možné skúmať funkciu a správanie miešaného tankového reaktora v kontinuálnej a diskontinuálnej prevádzke. Napájacia jednotka CE 310 má okruh vykurovacej vody ako aj všetky potrebné prípojky, čerpadlá, nádrže na reaktanty a nádrž na produkt.
CE 310.01 je namontovaný na napájacej jednotke a držaný dvoma kolíkmi na mieste. Rýchlospojky umožňujú jednoduché pripojenie reaktora k napájacej jednotke.
Pri nepretržitej prevádzke dodávajú reaktanty do reaktora dve čerpadlá na napájacej jednotke. Miešadlo zaisťuje homogénnu zmes a tým zvyšuje priamy kontakt reaktantov. Produkt vzniká reakciou reaktantov. Zmes produktu a nepremenených reaktantov opúšťa reaktor cez prepad a privádza sa do nádrže napájacej jednotky.
Výška prepadu je variabilná. Objem reaktora je teda nastaviteľný. Retenčný čas reaktantov v reaktore sa nastavuje pomocou rýchlosti čerpadiel na napájacej jednotke. Komorové dno v miešanom tankovom reaktore slúži ako výmenník tepla na skúmanie vplyvu teploty na reakciu.
Konverzia v miešanom tankovom reaktore sa stanoví meraním vodivosti. CE 310 obsahuje kombinovaný senzor vodivosti/teploty. Vodivosť a teplota sú digitálne zobrazené na rozvodnej skrini napájacej jednotky. Okrem toho je možné namerané hodnoty zachytiť a spracovať pomocou softvéru na zber údajov (súčasť CE 310 ).
Objednávacie číslo: 083.31001
Špecifikácia
- kontinuálny miešaný tankový reaktor na pripojenie k napájacej jednotke CE 310
- sklenená nádrž
- výškovo nastaviteľný prepad pre zmenu objemu reaktora
- reaktor s miešadlom
- komorové dno z nehrdzavejúcej ocele ako výmenník tepla na pripojenie k CE 310
- senzor na meranie vodivosti a teploty cez CE 310
- regulácia teploty v reaktore pomocou CE 310
Technické dáta
Reaktor s miešanou nádržou
- vonkajší priemer: 110 mm
- vnútorný priemer: 100 mm
- výška: 120 mm
- nastaviteľný objem: 270…750 ml
Rýchlostné miešadlo
- približne. 330 min -1
Rozmery a hmotnosť
DxŠxV: 440x250x320 mm
Hmotnosť: cca. 10 kg
Objednávacie číslo: 083.31001
![Návrh laboratória chemického reakčného inžinierstva](/images/wissen_thumbs/265_en-GB.jpg)

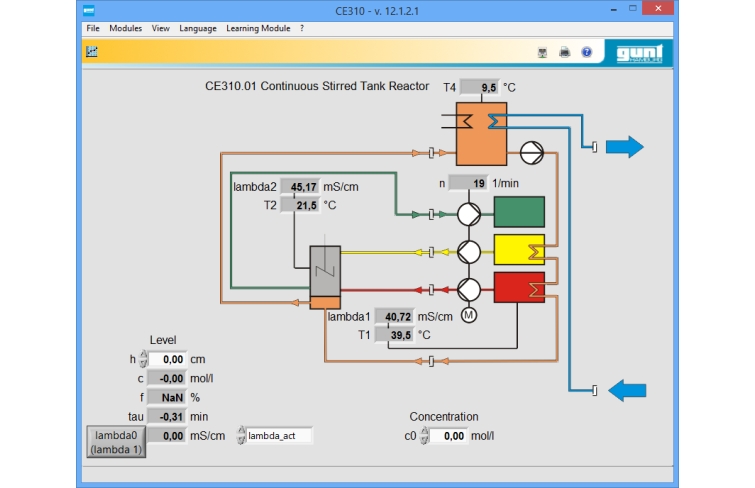

![Snímka obrazovky softvéru](/images/datasheet/34/CE-310.01-Continuous-stirred-tank-reactor-products_list_small-gunt-34-add_1.png)
![CE 310 Napájacia jednotka pre chemické reaktory](/images/datasheet/34/CE-310.01-CE-310-Supply-unit-for-chemical-reactors-products_list_small-gunt-34-foto_totale.jpg)
![](/images/datasheet/34/CE-310.01-Continuous-stirred-tank-reactor-products_list_small-gunt-34-foto_totale.jpg)

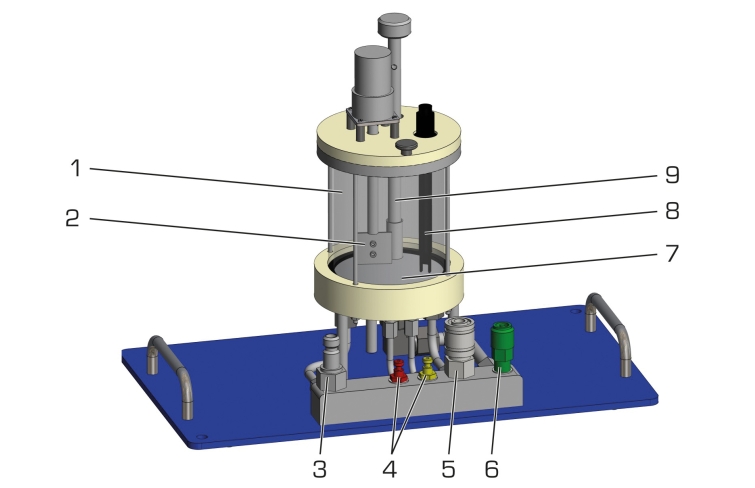

![1 miešaný tankový reaktor, 2 miešadlá, 3 prívod vody, 4 prívod A/B reaktantov, 5 odtok vody, 6 odtok produktu, 7 komorové dno ako výmenník tepla, 8 snímačov vodivosti a teploty (zahrnuté v CE 310), 9 výškových nastaviteľný prepad](/images/datasheet/34/CE-310.01-Continuous-stirred-tank-reactor-products_list_small-gunt-34-zeichnung.jpg)

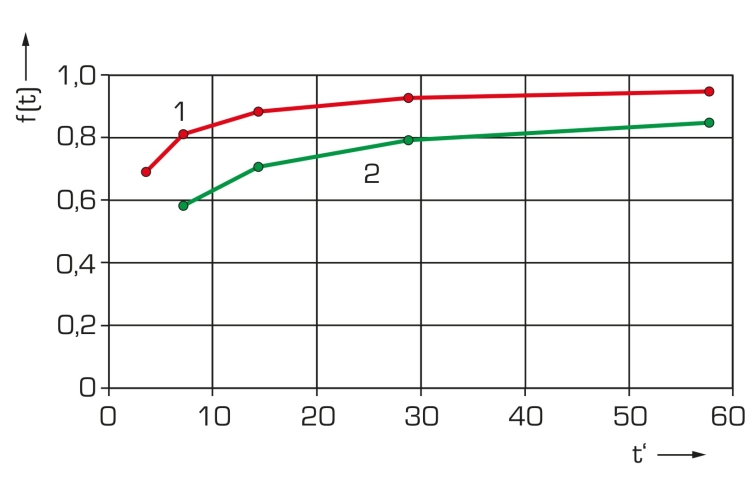

![Prevody pre rôzne retenčné časy a teploty 1 vysoká teplota, 2 nízka teplota; f(t) konverzia, t’ retenčný čas](/images/datasheet/34/CE-310.01-Continuous-stirred-tank-reactor-products_list_small-gunt-34-zeichnung_einzelheit_1.jpg)

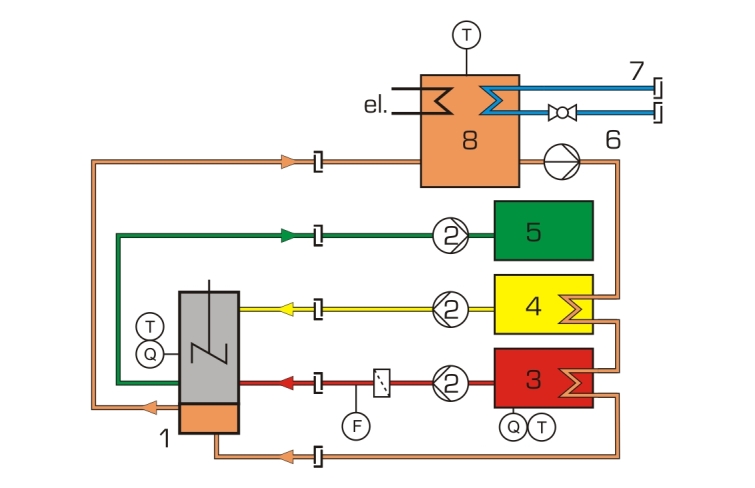

![schéma procesu s napájacou jednotkou CE 310 1 miešaný tankový reaktor, 2 peristaltické čerpadlá, 3 nádrž na reaktant A, 4 nádrž na reaktant B, 5 nádrž na produkt, 6 vodné čerpadlo, 7 prípojka na vodu, 8 nádrž na vodu; Q vodivosť, F prietok, T teplota](/images/datasheet/34/CE-310.01-Continuous-stirred-tank-reactor-products_list_small-gunt-34-zeichnung_einzelheit_2.jpg)
