CE 100 Rúrkový reaktor
- základy zmydelňovacej reakcie
- konverzný kurz
- ako funkcia retenčného času
- ako funkcia teploty
- ako funkcia poradia reakcie
1 experimentálna jednotka
1 sada príslušenstva
1 sada inštruktážneho materiálu
- rúrkový reaktor s reguláciou teploty
- saponifikačná reakcia s meraním vodivosti na určenie miery konverzie
- predhrievanie reaktantov
voliteľné
pre diaľkové vzdelávanie
GU 100 Web Access Box
s
CE 100W webový prístupový softvér
Rúrkové reaktory sú kontinuálne prevádzkované reaktory. Rúrkové reaktory umožňujú nákladovo efektívnu výrobu veľkých množstiev produktov s konzistentnou kvalitou.
Hlavnou súčasťou CE 100 je rúrkový reaktor s desiatimi teplotne riadenými sekciami. Dve čerpadlá dopravujú reaktanty z prijímacích nádrží do predhrievacích sekcií a potom do reaktora. Predhrievacie sekcie pozostávajú zo stočenej rúrky umiestnenej v zásobníku teplej vody. Po predhriatí sa reaktanty zmiešajú tesne pred vstupom do reaktora. Elektrická vodivosť reakčnej zmesi sa meria na vstupe, v strede a na výstupe reaktora. Kým reakčná zmes preteká reaktorom, reaktanty reagujú na produkty. Zmes produktov a nezreagovaných reaktantov opúšťa reaktor a zhromažďuje sa v nádrži.
Objemové prietoky reaktantov a tým aj retenčný čas v rúrkovom reaktore sa nastavujú na čerpadlách. Desať sekcií rúrkového reaktora pozostáva z rúrkových výmenníkov tepla. Reakčná zmes prúdi vo vnútornej rúrke výmenníka tepla a horúca voda prúdi vo vonkajšej rúrke. Tento okruh teplej vody je regulovaný teplotou. Regulátor na rozvodnej skrini umožňuje nastaviť požadovanú teplotu a zobrazuje aktuálnu teplotu v zásobníku teplej vody. Tri miešacie stroje zaisťujú rovnomerné miešanie a rozloženie teploty v nádržiach reaktantov a v nádrži na teplú vodu.
Senzory zaznamenávajú teploty a elektrickú vodivosť. Namerané hodnoty sa čítajú z digitálnych displejov a môžu byť súčasne prenášané cez USB priamo do PC, kde môžu byť analyzované pomocou softvéru. Reakcia sa analyzuje pomocou nameranej elektrickej vodivosti az toho sa vypočíta rýchlosť konverzie.
Objednávacie číslo: 083.10000
Špecifikácia
- kontinuálny rúrkový reaktor na uskutočnenie saponifikačnej reakcie
- 10 rúrkových výmenníkov tepla ako reaktor
- 2 rovnaké čerpadlá na dopravu reaktantov
- nastavenie objemových prietokov reaktantov na čerpadlách
- predhrievanie reaktantov pomocou 2 špirálových rúr z nehrdzavejúcej ocele
- T-kus na miešanie predhriatych reaktantov
- zásobník teplej vody s reguláciou teploty
- merania elektrickej vodivosti: na vstupe, v strede a na výstupe z reaktora
- meranie vodivosti a teploty 3 kombinovanými snímačmi
- Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta
Rúrkový reaktor
- Ø vnútorný: cca. 8 mm
- objem reaktora: cca. 0,6 l
- materiál: 1,4571
Reaktantové čerpadlo
- max. prietok: 0,3 l/min
- max. hlava: 20m
Nádrže
- reaktanty: 2x 25L
- produkty: 1x 50L
- Voda: 1x 30L
Okruh teplej vody
- výkon ohrievača: cca. 4 kW
- teplota: max. 55 °C
Rýchlosť miešacích strojov: max. 310 min -1
Meracie rozsahy
- objemový prietok: 2x 2…320 ml/min
- teplota: 4x 0…80°C
- vodivosť: 3x 0…100 mS/cm
400V, 50Hz, 3 fázy
400 V, 60 Hz, 3 fázy, 230 V, 60 Hz, 3 fázy
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1900x790x1950 mm
Hmotnosť: cca. 290 kg
Vyžaduje sa pre prevádzku
Etylacetát, lúh sodný (pre zmydelňovaciu reakciu)
Odporúča sa PC s Windows
Objednávacie číslo: 083.10000
![Vzdialené učenie - softvér schopný siete: pripojenie pre zariadenia s portom USB](/images/wissen_thumbs/524_en-GB.jpg)
![Vzdialené vzdelávanie – GU 100 Web Access Box](/images/wissen_thumbs/523_en-GB.jpg)
![Návrh laboratória chemického reakčného inžinierstva](/images/wissen_thumbs/265_en-GB.jpg)
![GU 100 Web Access Box](/images/datasheet/5/CE-100-GU-100-Web-Access-Box-products_list_small-gunt-5-foto_totale.jpg)
![CE 100W webový prístupový softvér](/images/datasheet/5/CE-100-CE-100W-Web-Access-Software-products_list_small-gunt-5-foto_totale.jpg)

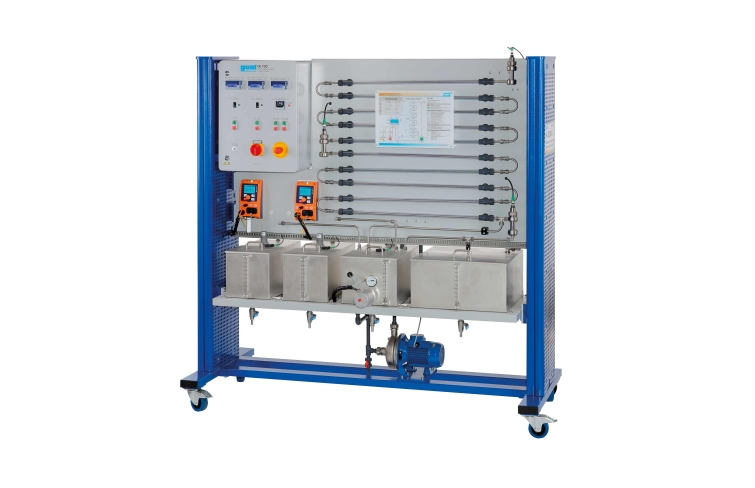

![](/images/datasheet/5/CE-100-Tubular-reactor-products_list_small-gunt-5-foto_totale.jpg)

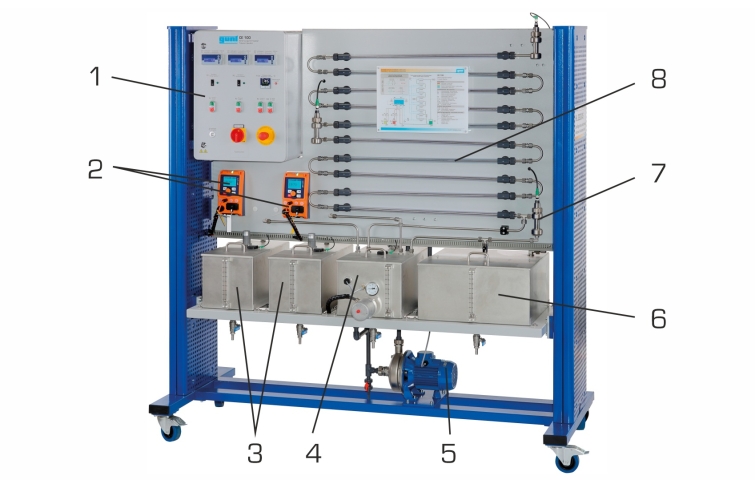

![1 rozvodná skriňa, 2 čerpadlá reaktantov s meraním objemového prietoku, 3 nádrže reaktantov, 4 nádrže horúcej vody, 5 čerpadiel, 6 nádrží na produkt, 7 meraní teploty a elektrickej vodivosti, 8 rúrkových reaktorov s 10 sekciami](/images/datasheet/5/CE-100-Tubular-reactor-products_list_small-gunt-5-zeichnung.jpg)

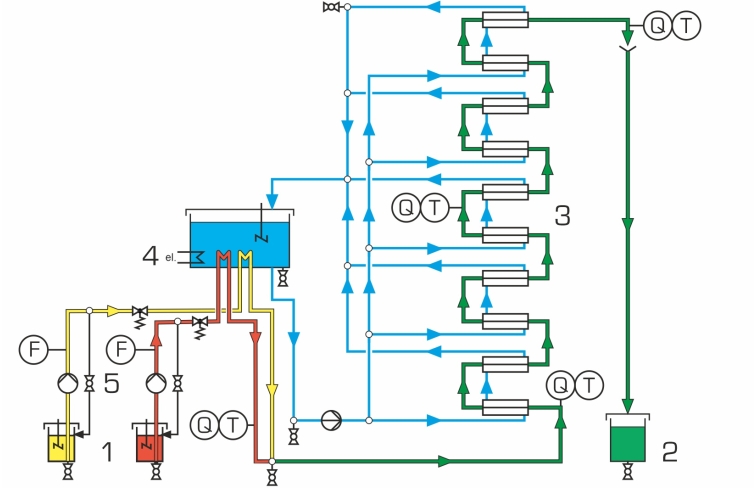

![1 nádrž na reaktant, 2 nádrže na produkt, 3 rúrkové reaktory s 10 sekciami, 4 ohrievače, 5 čerpadiel na reaktanty, prietok F, Q elektrická vodivosť, T teplota](/images/datasheet/5/CE-100-Tubular-reactor-products_list_small-gunt-5-zeichnung_einzelheit_1.jpg)

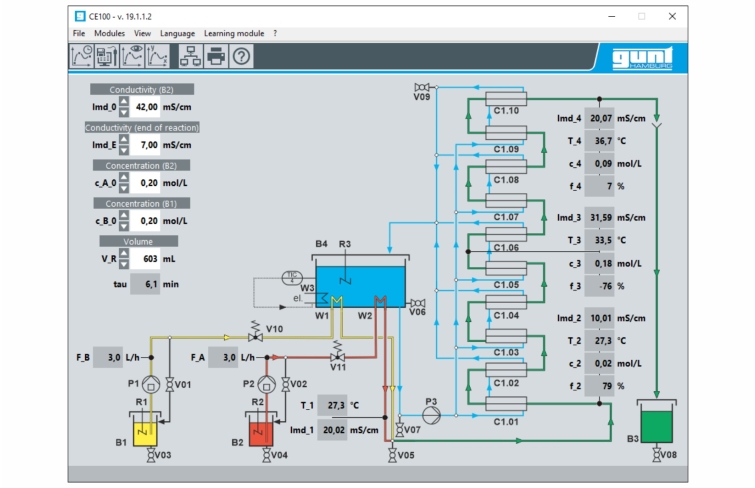

![Snímka obrazovky softvéru](/images/datasheet/5/CE-100-Tubular-reactor-products_list_small-gunt-5-zeichnung_einzelheit_2.jpg)
