FT 100 Tréningový systém: Rezné sily počas vŕtania
- meranie sily posuvu a krútiaceho momentu na reznej ploche
- vplyv rýchlosti otáčania, rýchlosti posuvu, podmienok mazania a chladenia
- vplyv reznej geometrie vrtáku
- vplyv obrábaného materiálu
1 meracia súprava pre vŕtacie experimenty, obsahujúca prevodník a zosilňovač tenzometra
1 CD so softvérom GUNT + USB kábel
1 sada inštruktážneho materiálu
- Meranie posuvnej sily a krútiaceho momentu
voliteľné
WP 300.09 Laboratórny vozík

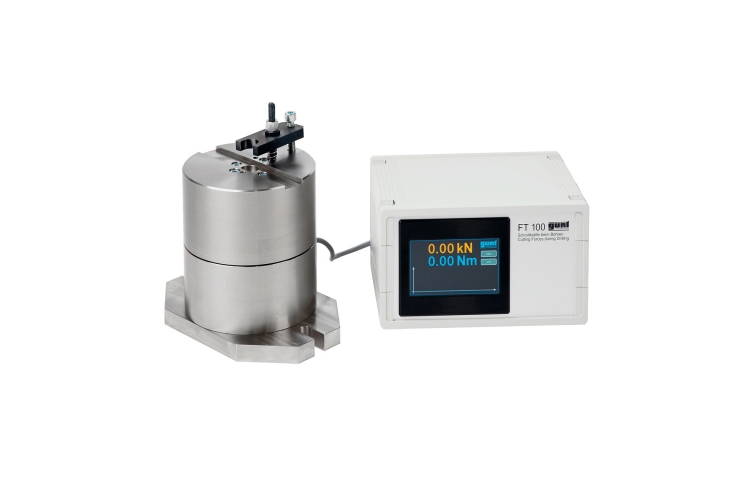

Skúmanie rezných síl počas vŕtania je základom výučby techník rezania. Zostava obsahuje prevodník, ktorý tiež drží obrábanú vzorku, a zosilňovaciu jednotku s digitálnymi displejmi. Axiálna sila (sila posuvu) a krútiaci moment vznikajúce počas rezania sa merajú pomocou tenzometrických prevodníkov a digitálne sa zobrazujú na zosilňovacej jednotke.
Experimenty sa musia vykonávať v dielenskom prostredí, pretože je potrebný vhodný vŕtací stroj.
Objednávacie číslo: 054.10000
Špecifikácia
- zariadenie na meranie vŕtania
- meranie posuvnej sily a krútiaceho momentu
- merací prevodník tenzometrického typu
- tenzometrický zosilňovač s digitálnymi displejmi pre axiálnu silu a krútiaci moment
- Puzdro pre prevodník z nehrdzavejúcej ocele odolné voči striekajúcej vode
- Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta
Priemer vŕtania: max. 16 mm
Vzorky
- štvorec DxŠ: 25x10…25x20mm
- možné materiály: oceľ, mosadz, hliník, meď, plast
Meracie rozsahy
- axiálna sila: 0…10kN
- krútiaci moment 0…50 Nm
Tenzometer v konfigurácii polovičného mostíka
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 220x150x230mm (kryt prevodníka)
DxŠxV: 230x210x120 mm (zosilňovač)
Hmotnosť: cca. 20 kg
Vyžaduje sa pre prevádzku
Odporúča sa PC s Windows
