VS 108 Vyrezaný model: vodomer

VS 108 Vyrezaný model: vodomer

  • oboznámenie sa s konštrukciou a funkčnosťou všetkých častí

1 odrezaný model
1 popis
1 pohľad v reze

  • výrezový model štandardného vodomeru

Strihané modely znázorňujú komerčné komponenty používané na pitnú vodu a plynové inštalácie, ako sú uzatváracie armatúry, ventily na zamedzenie spätného toku a objemové počítadlá.

Umiestnenie strihov umožňuje jasne vidieť detaily dizajnu.
Modely sú prehľadne rozložené na zobrazovacích paneloch alebo základových doskách.

Súčasťou je krátky popis a pohľad v reze, takže modely možno použiť aj na cvičenia technického kreslenia.

Objednávacie číslo: 076.10800

Špecifikácia

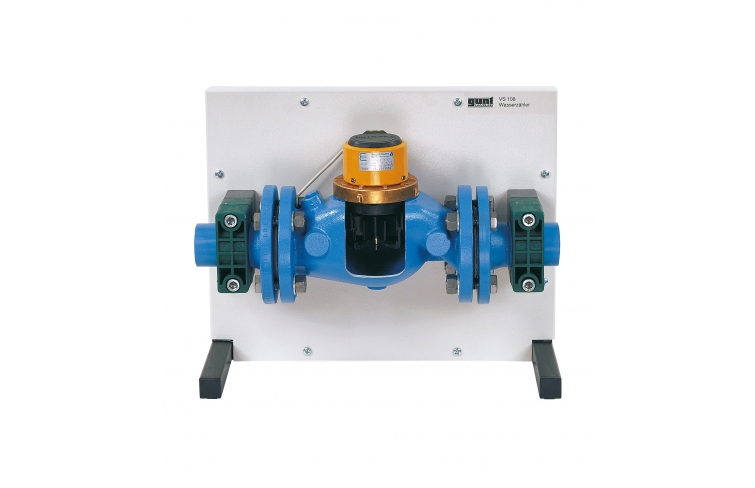

  1. výrezový model vodomeru
  2. namontované na zobrazovacom paneli
  3. funkčnosť pohyblivých častí zachovaná
Technické dáta

Vodomer

  • nominálny prietok: 15m 3 /h
  • menovitý priemer: DN50
  • tlaková trieda: MAP 16bar
  • inštalačná dĺžka 270 mm
  • prietokové médium: studená voda (maximálna teplota 50°C)
  • materiál: sivá liatina/oceľ

Rozmery a hmotnosť

DxŠxV: 500x370x400 mm
Hmotnosť: cca. 12 kg

Objednávacie číslo: 076.10800
