RT 395 Údržba ventilov, armatúr a aktuátorov
- trenažér pre údržbárske práce na priemyselných armatúrach a armatúrach
- porovnanie 4 rôznych pohonov
- funkcia a režim činnosti rôznych ventilov a armatúr
- pneumatická klapka
- pneumatický segmentový guľový ventil
- pneumatický regulačný ventil s elektropneumatickým
- polohovadlo
- redukčný ventil
- pneumatické pripojenie
- elektrické pripojenie
- oboznámenie sa s lineárnymi a rovnopercentnými charakteristikami ventilov
- plánovanie, vykonávanie a hodnotenie operácií údržby a opráv
- čítanie a pochopenie technických výkresov a prevádzkových pokynov
1 dielenský vozík so spodnými skrinkami a rozvodnou skriňou
1 škrtiaci ventil
1 pneumatický regulačný ventil
1 redukčný ventil
1 segmentový guľový ventil
1 manometer
1 sada káblov
1 sada hadíc na stlačený vzduch
1 sada nástrojov a malých dielov (skrutky, tesnenia atď.)
1 sada inštruktážneho materiálu
V priemysle sa používajú rôzne typy ventilov a armatúr. Sú vhodné pre plynné a kvapalné médiá.
Rozlišujú sa ventily, kužeľové ventily, posúvače a klapky. Zástrčné ventily rýchlo izolujú potrubie a pôsobia priečne k toku. Štvrť otáčky stačí na plné ovládanie. Ventily upravujú prietok a vyžadujú niekoľko otočení vretena na úplné otvorenie alebo zatvorenie. Brány nie sú určené na úplné utesnenie potrubia, ale slúžia na obmedzenie prietoku. Keď je jeden z týchto ventilov a armatúr kombinovaný s hnacím mechanizmom, výsledné ovládacie zariadenie je známe ako pohon.
RT 395 predstavuje tri rôzne typy ventilov a armatúr. Trenažér skúma prevádzkovú odozvu segmentového guľového ventilu, škrtiacej klapky, pneumatického riadiaceho ventilu a redukčného ventilu. Rozvádzač umožňuje nastavenie potrebných elektrických a pneumatických parametrov na testovanie a kalibráciu ventilov a armatúr. Prístroje indikujú pneumatické tlaky, napätie a prúd. Na pracovnom stole sa nachádza zverák pre údržbárske a montážne práce. Pracovný stôl tiež obsahuje potrebné nástroje a malé časti, ako sú tesnenia, na vykonávanie testovacích postupov.
Objednávacie číslo: 080.39500
Špecifikácia
- údržbárske práce na priemyselných armatúrach a armatúrach
- pneumatický regulačný ventil s elektropneumatickým regulátorom polohy DN25 / PN16
- klapka s otočným pohonom DN100 / PN16
- redukčný ventil DN15 / PN16
- segmentový guľový ventil s otočným pohonom DN40 / PN16
- 2 rozsahy stlačeného vzduchu, nastaviteľné jemným regulátorom tlaku
- prístrojové vybavenie: analógový tlakomer, digitálny ampérmeter a voltmeter
- elektrický vysielač signálu pre polohovadlo vo forme regulovateľného zdroja prúdu
- trenažér je súčasťou cvičnej linky montáže, údržby a opráv GUNT
Technické dáta
Pneumatický otočný pohon
- jednočinný s vratnou pružinou
Meracie rozsahy
- tlak (manometer s bourdonovou trubicou)
- 0…1,0 bar (D=160 mm)
- 0…1,6 bar (D=60mm, jemný regulátor tlaku)
- 0…2,5 bar (D=250 mm)
- 0…6,0 bar (D=60mm, jemný regulátor tlaku)
- diferenčný tlak: 0…10kPa
- prúd (digitálny displej): 0…20mA
- napätie (digitálny displej): 0…20VDC
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 2200x750x1650mm
Hmotnosť: cca. 320 kg
Vyžaduje sa pre prevádzku
pripojenie stlačeného vzduchu: 6bar
Objednávacie číslo: 080.39500
![Návrh laboratória montáže a údržby](/images/wissen_thumbs/247_en-GB.jpg)

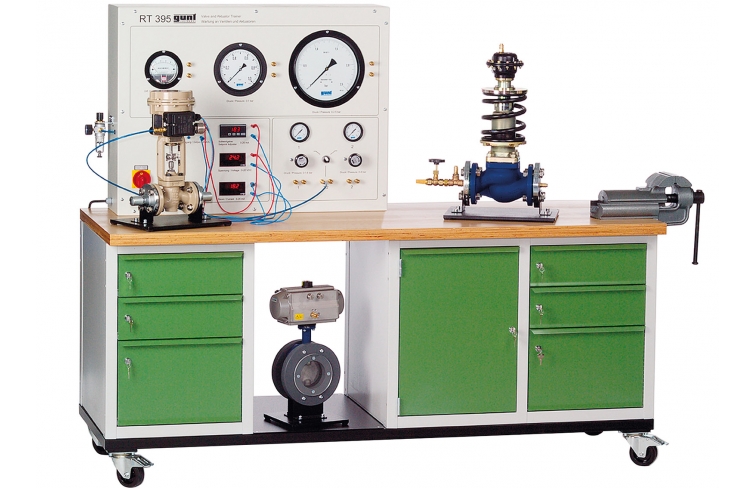

![Obrázok zobrazuje RT 395 s 3 zo 4 armatúr (segmentový guľový ventil nie je zobrazený).](/images/datasheet/1122/RT-395-Maintenance-of-valves-and-fittings-and-actuators-products_list_small-gunt-1122-foto_totale.jpg)

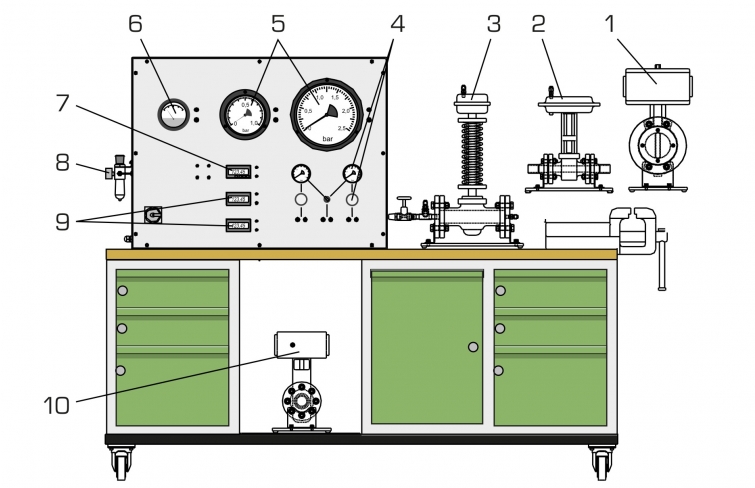

![1 škrtiaca klapka, 2 pneumatický regulačný ventil, 3 redukčný ventil, 4 jemný regulátor tlaku s manometrom, 5 manometer, 6 meter diferenčného tlaku, 7 displej regulovateľného zdroja prúdu, 8 jednotka na údržbu stlačeného vzduchu, 9 digitálnych displejov pre napätie a prúd, 10 segmentový guľový ventil](/images/datasheet/1122/RT-395-Maintenance-of-valves-and-fittings-and-actuators-products_list_small-gunt-1122-zeichnung.jpg)

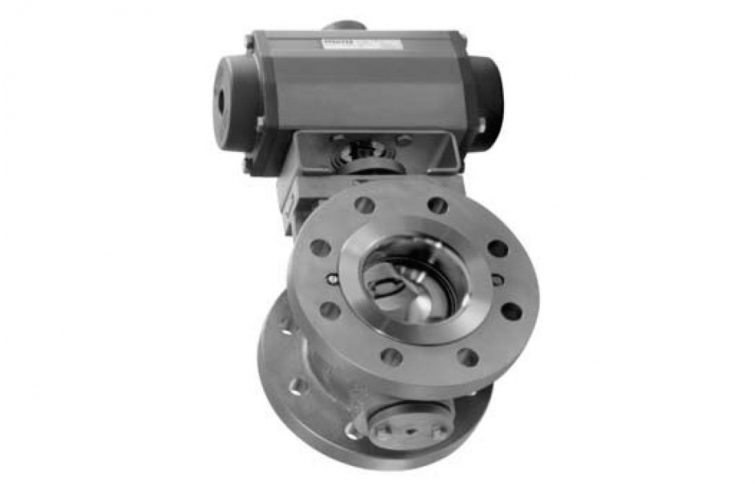

![Segmentový guľový ventil s jednočinným pneumatickým otočným pohonom](/images/datasheet/1122/RT-395-Maintenance-of-valves-and-fittings-and-actuators-products_list_small-gunt-1122-zeichnung_einzelheit_1.jpg)

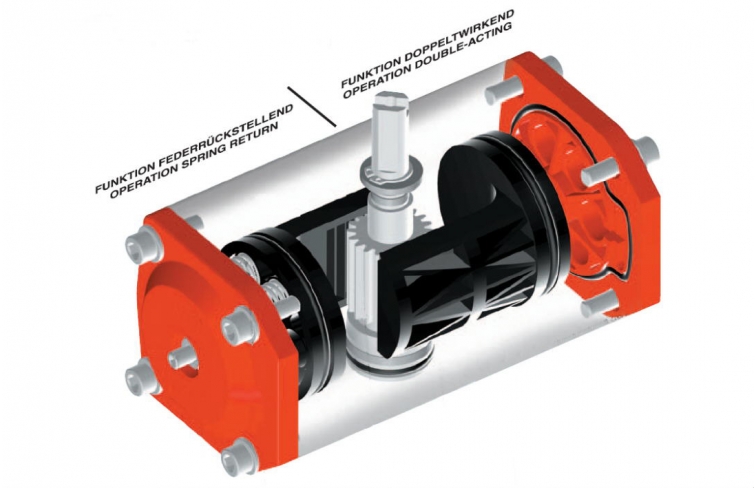

![Princíp otočného pohonu vľavo: vratná pružina; vpravo: dvojaký](/images/datasheet/1122/RT-395-Maintenance-of-valves-and-fittings-and-actuators-products_list_small-gunt-1122-zeichnung_einzelheit_2.jpg)
