MG 200 Inštruktážna sada: závitové spojovacie prvky a podložky
- utiahnutie závitového spoja na vopred nastavený krútiaci moment
- meranie momentu odtrhnutia ako funkcie dĺžky skrutky, triedy pevnosti, typu zaistenia skrutky a uťahovacieho momentu
- oboznámenie sa s príslušnými normovými označeniami a pojmami vrátane grafického znázornenia
1 kompletná sada materiálu rozložená na podnose
1 sada inštruktážneho materiálu
- Praktický dielenský výcvik v oblasti závitových spojov
- oboznámenie sa s kľúčovými ovplyvňujúcimi faktormi
Táto školiaca súprava poskytuje potrebný materiál na spájanie obrobkov so závitovými spojmi. V tomto procese je možné nezávisle od seba analyzovať špecifické ovplyvňujúce faktory (napr. typ zaistenia závory, dĺžka závory). Uťahovacie momenty a momenty odtrhnutia sa merajú pomocou momentového kľúča. Obrobky sú počas experimentov bezpečne držané vo zveráku.

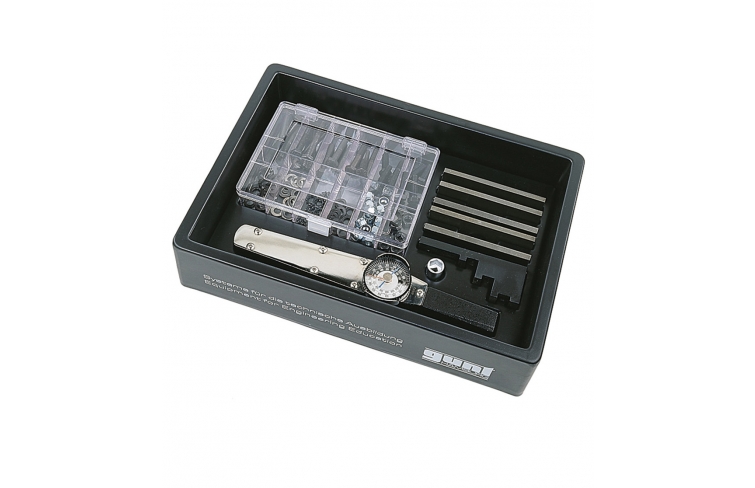

Materiál vrátane momentového kľúča je prehľadne rozložený na plastovom podnose.
Objednávacie číslo: 053.20000
Špecifikácia
- Sada materiálov pre dielenské cvičenia týkajúce sa závitových spojov
- vzpera s vyvŕtanými otvormi, 5 plochých tyčí
- skrutky podľa ISO 4014 a ISO 4017
- matice podľa ISO 4032 a ISO 7040
- meranie uťahovacieho momentu pomocou momentového kľúča s číselníkom
- všetky časti jasne rozložené na podnose
- viacnásobné stohovateľné zásobníky
Technické dáta
Skrutky M10
- majetkové triedy 5.6 a 8.8
- dĺžky: 35, 55, 75 mm
Matice M10, niektoré samosvorné
Rôzne závorové zámky
- pružinový krúžok, ozubená podložka, napínacia podložka
Momentový kľúč: 0…50 Nm
Spojené obrobky (plochá tyč a vzpera) vyrobené z ocele, niektoré s povrchovou úpravou z bronzu
Rozmery a hmotnosť
DxŠxV: 500x350x110 mm (zásobník)
Hmotnosť: cca. 9 kg
Vyžaduje sa pre prevádzku
1 zverák
