MG 120 Inštruktážna sada: montáž pomocou kužeľových kľúčov
- praktické workshopové cvičenie týkajúce sa kužeľových kĺbov
- oboznámenie sa s rôznymi kužeľovými kľúčmi, ich výrobou, špeciálnymi vlastnosťami a oblasťami použitia
- výroba rôznych kužeľových kľúčov: okrúhle, rovné, nosové, tangenciálne, závlačky
- montáž kužeľových kĺbových spojov:
- oboznámenie sa s príslušnými normovými označeniami a pojmami vrátane grafického znázornenia
- plánovanie a realizácia všetkých krokov v prostredí dielne
- oboznámenie sa s typmi kužeľového spoja
- práca s lícovaním a toleranciami
1 kompletná sada materiálu, rozložená na podnose
1 sada inštruktážneho materiálu
Táto inštruktážna súprava poskytuje študentom potrebný materiál, aby sa systematicky naučili, ako je hriadeľ spojený s nábojom alebo spojkou profesionálnym spôsobom pomocou kužeľových kľúčov. Cvičenia odporúčame vykonávať v dielni, pretože všetky prípravy ako pilovanie, vŕtanie, zahlbovanie a závitovanie musí študent vykonať správnym a riadnym spôsobom.

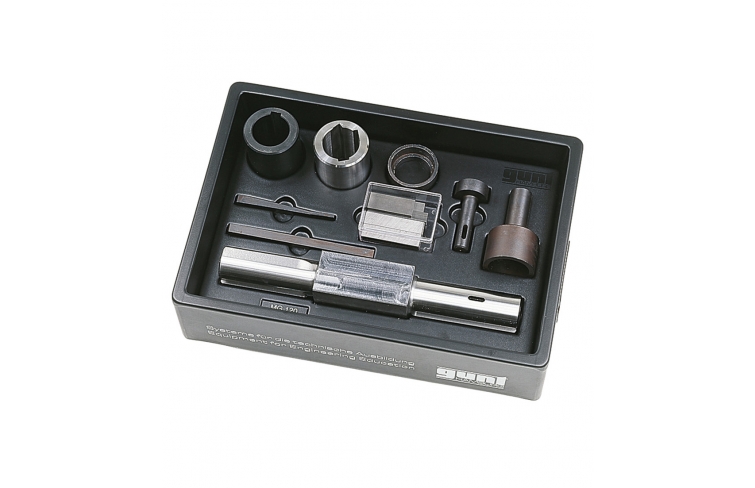

Materiál je prehľadne rozložený na plastovom podnose.
Objednávacie číslo: 053.12000
Špecifikácia
- sada materiálu na workshopové cvičenia v kužeľových kĺboch
- hriadeľ so štrbinami
- 2 náboje s drážkami
- spojka
- kľúčový ovládač, vyťahovač kľúčov, puzdro vodiča
- 1 sada polotovarov na výrobu kužeľových kľúčov podľa DIN 6886 a DIN 6887
- všetky časti jasne rozložené na podnose
- viacnásobné stohovateľné zásobníky
Technické dáta
Polotovary
- kužeľový kľúč tvar A (okrúhly koniec): 14x9x75mm
- tvar kužeľového kľúča B (rovný koniec): 14x9x82mm
- nosový kľúč: 14x9x90mm
- tangenciálny kľúč: 10x6x165mm
- Závlačka: 25x6x62mm
Všetky časti vyrobené z ocele, niektoré s povrchovou úpravou z bronzu
Rozmery a hmotnosť
DxŠxV: 500x350x110 mm (zásobník)
Hmotnosť: cca. 18 kg
