MG 110 Inštruktážna sada: montáž pomocou kľúčov
- výroba rôznych perových kľúčov: okrúhle a rovné
- montáž spojov perového kľúča: ľahké uloženie/posuvné uloženie
- oboznámenie sa s príslušnými normovými označeniami a pojmami vrátane grafického znázornenia
- plánovanie a realizácia všetkých krokov v prostredí dielne
- oboznámenie sa s typmi kľúčového spoja
- práca s lícovaním a toleranciami
1 kompletná sada materiálu rozložená na podnose
1 sada inštruktážneho materiálu
- Praktické školenie v dielni týkajúce sa spojov perových kľúčov
- oboznámenie sa s rôznymi perovými kľúčmi, ich výrobou, špeciálnymi vlastnosťami a aplikáciami
Táto inštruktážna súprava poskytuje študentom potrebný materiál, aby sa systematicky učili, ako možno spojiť náboj a hriadeľ profesionálnym spôsobom pomocou perových kľúčov. Cvičenia odporúčame vykonávať v dielni, pretože všetky prípravy ako pilovanie, vŕtanie, zahlbovanie a závitovanie musí študent vykonať správnym a riadnym spôsobom.

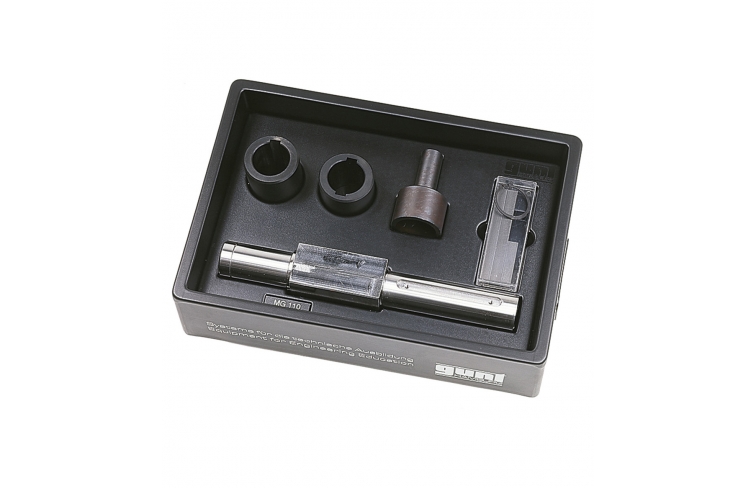

Materiál je prehľadne rozložený na plastovom podnose.
Objednávacie číslo: 053.11000
Špecifikácia
- sada materiálu na dielenské cvičenia v perových kĺboch
- hriadeľ so štrbinami
- náboj s 1 slotom
- náboj s 2 slotmi
- rukáv vodiča
- 1 sada polotovarov na výrobu perových kľúčov podľa DIN 6885
- všetky časti jasne rozložené na podnose
- viacnásobné stohovateľné zásobníky
Technické dáta
Polotovary
- tvar perového kľúča AS (okrúhle ukončenie): 14x9x65mm
- pierko tvar E (okrúhle ukončenie): 14x9x142mm
- perový kľúč tvar E (rovný koniec): 14x9x142mm
Všetky časti sú vyrobené z ocele, niektoré s povrchovou úpravou z bronzu
Rozmery a hmotnosť
DxŠxV: 500x350x110 mm (zásobník)
Hmotnosť: cca. 18 kg
