PT 109 Rozmerová metrológia, náboj

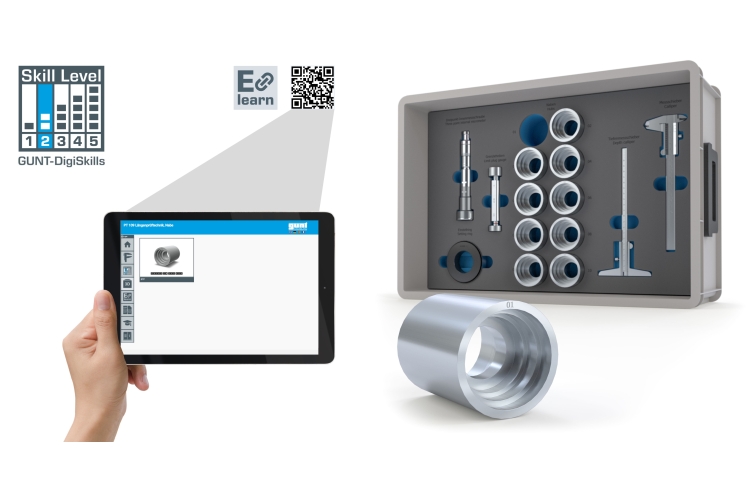

Obrázok zobrazuje zariadenie a GUNT Media Center na tablete (nie je súčasťou dodávky).

základy metrológie:
testovanie/meranie/meranie
oboznámenie sa so základným testovacím zariadením
- strmene
- hĺbkové strmene
- trojbodový vnútorný mikrometer
- obmedzovač zástrčky
merať určené dĺžky, hĺbky a priemery
skúšobný otvor s medzným meradlom zátky
viesť merací denník
odhadnúť/vyhodnotiť odchýlky merania
oboznámenie sa so všeobecnými toleranciami podľa ISO 2768-1
rozpoznať typické chyby
- systematické chyby
- náhodné chyby
rozvíjať digitálne zručnosti
- skúmať informácie v digitálnych sieťach a získavať informácie z digitálnych sietí
- používanie digitálnych vzdelávacích médií, oboznámenie sa s webovým školením a jeho používanie ( WBT )
- využívať asistenčné, simulačné, diagnostické alebo vizualizačné systémy, napr. QR kódy, CAD prehliadač

10 testovacích predmetov
1 sada testovacieho zariadenia
1 online prístup do GUNT Media Center s didaktickým sprievodným materiálom

10 rozbočovačov ako testovacích objektov a rôznych testovacích zariadení
skúšanie: priemerov, dĺžok, hĺbok

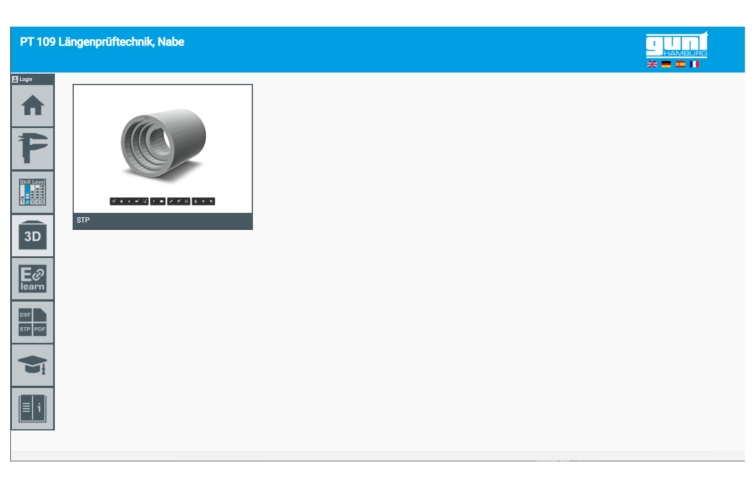

digitálny multimediálny učebný materiál online v GUNT Media Center: E-Learningový kurz, kresby, pracovné listy
súčasťou vzdelávacieho projektu GUNT DigiSkills 2

Ako hlavný prvok kontroly kvality je rozmerová metrológia nevyhnutnou súčasťou praktického výcviku pre všetky kovoobrábacie profesie. Učebný projekt GUNT DigiSkills 2 ponúka rôzne praktické súpravy na výučbu základných až pokročilých zručností v rozmerovej metrológii.

Cvičná súprava PT 109 je navrhnutá na výučbu základov rozmerovej metrológie na školení. Zameriava sa na testovanie vnútorných priemerov. Cvičná súprava obsahuje desať nábojov ako testovacích objektov, z ktorých každý sa líši rozmermi a každý z nich je individuálne označený. Vybrané rozmery nábojov sú testované podľa hlavného výkresu. Sedem z desiatich testovacích objektov vykazuje odchýlky, takže sú pri kontrole identifikované ako nepodarky. Na testovanie sú zahrnuté štyri rôzne časti testovacieho zariadenia: posuvné meradlo, hĺbkové posuvné meradlo, trojbodový vnútorný mikrometer a medzný merací prístroj.

Praktická súprava obsahuje komplexný didaktický multimediálny učebný materiál, ktorý je bezplatne dostupný online v GUNT Media Center. E-Learningový kurz podrobne prezentuje základné znalosti a testovací proces s príťažlivými animáciami. Manuál je súčasťou E-Learningového kurzu aj ako digitálna verzia. Výkresy sú k dispozícii ako cieľové špecifikácie na úpravu pripravených digitálnych pracovných listov. Týmto spôsobom je možné rozvíjať digitálne zručnosti popri tradičných špecializovaných vzdelávacích cieľoch.

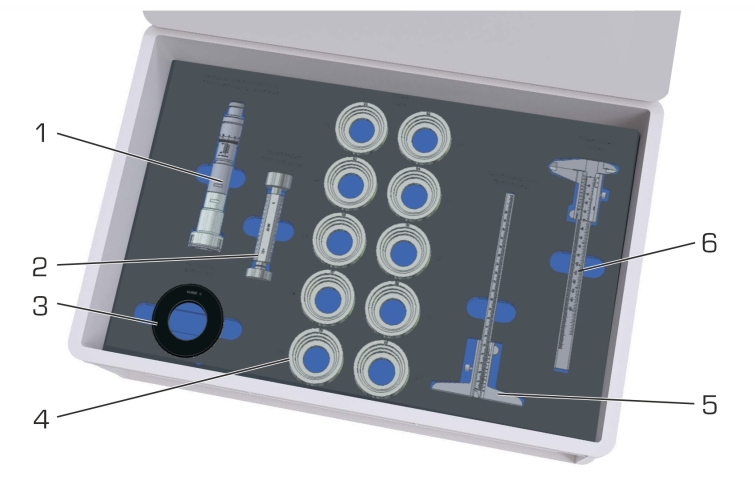

Všetky diely sú prehľadne rozložené a dobre chránené v stohovateľnom úložnom systéme s penovými vložkami.

Objednávacie číslo: 052.10900

Špecifikácia

cvičná súprava s testovacími objektmi a testovacím zariadením poskytuje základné meracie cvičenia rozmerovej metrológie pre kovoobrábacie profesie
časť GUNT DigiSkills: vertikálne vyučovanie digitálnych zručností v komplexných vzdelávacích projektoch
skúšanie priemerov, dĺžok, hĺbok
meracie cvičenia na 10 testovacích objektoch: náboje, každý s individuálnymi rozmermi
skúšobné predmety z nehrdzavejúcej ocele
robustný úložný systém s označenou penovou vložkou
digitálny multimediálny učebný materiál online v GUNT Media Center: E-Learningový kurz, kresby, pracovné listy – s riešeniami pre pedagogický personál
online prístup do GUNT Media Center

Technické dáta

Testovacie objekty

10 nábojov s individuálnymi rozmermi
testovanie:
- dĺžky
- hĺbky
- priemerov
materiál: nerezová oceľ

Testovacie vybavenie

strmeň: 0…150 mm
- presnosť čítania: 0,05 mm
hĺbka strmeňa: 0…150 mm
- presnosť čítania: 0,05 mm

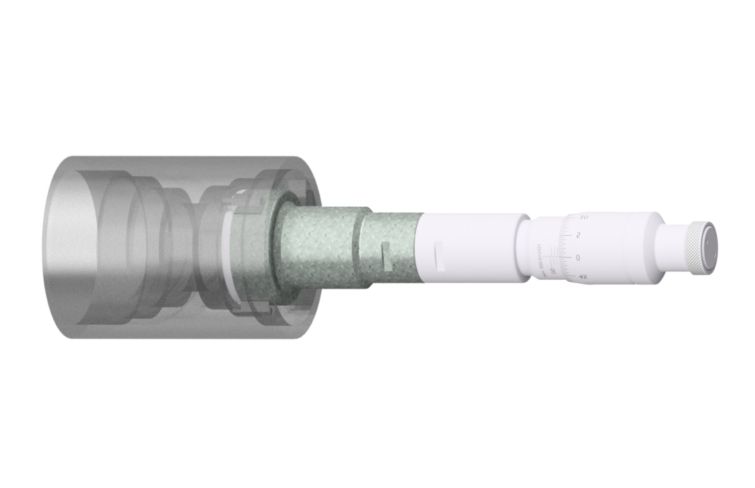

trojbodový vnútorný mikrometer: 40…50 mm
- presnosť čítania: 0,005 mm
- s nastavovacím krúžkom podľa podľa DIN 2250 C, menovitý priemer 45 mm
obmedzovač zástrčky
- menovitý priemer: 30 mm
- príl. podľa DIN 2245
- tolerančné pole: ISO Fit H7
