PT 108 Rozmerová metrológia, výstupný hriadeľ

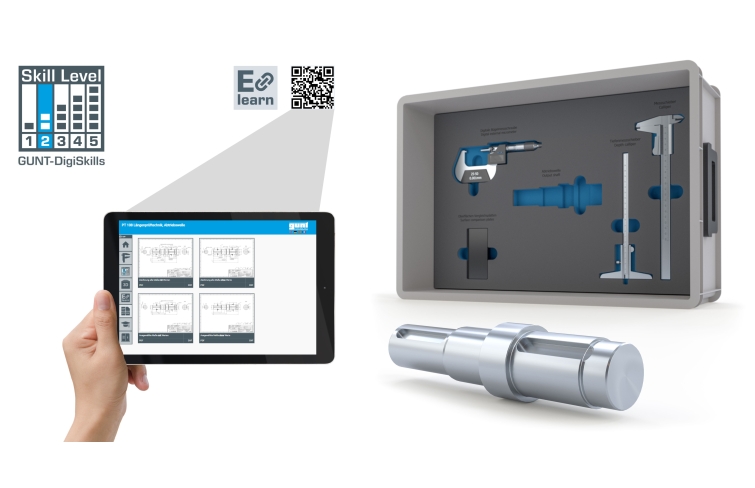

Obrázok zobrazuje zariadenie a GUNT Media Center na tablete (nie je súčasťou dodávky).

základy metrológie: skúšanie/meranie/meranie
oboznámenie sa so základným testovacím zariadením
- strmene
- hĺbkové strmene
- digitálny externý mikrometer
- povrchové porovnávacie dosky
merať určené dĺžky, hĺbky, priemery
porovnajte drsnosť povrchu pomocou meradiel
viesť merací denník
odhadnúť odchýlky merania
oboznámenie sa so všeobecnými toleranciami podľa ISO 2768-1
rozpoznať typické chyby
rozvíjať digitálne zručnosti
- skúmať informácie v digitálnych sieťach a získavať informácie z digitálnych sietí
- používanie digitálnych vzdelávacích médií, oboznámenie sa s webovým školením a jeho používanie ( WBT )
- využívať asistenčné, simulačné, diagnostické alebo vizualizačné systémy, napr. QR kódy, CAD prehliadač

v spojení s cvičením montáže čelného a závitovkového prevodu MT 123
- izolovať testovací objekt od celkového kontextu, rozpoznať funkčný vzťah

1 testovací objekt
1 sada testovacieho zariadenia
1 online prístup do GUNT Media Center s didaktickým sprievodným materiálom

testovaný objekt: výstupný hriadeľ ako prvok skutočného stroja
rôzne testovacie zariadenia
testovanie: drsnosti povrchu, priemerov, dĺžok a hĺbok
digitálny multimediálny učebný materiál online v GUNT Media Center: E-Learningový kurz, kresby, pracovné listy
časť GUNT DigiSkills 2
vzdelávací projekt

Učebný projekt GUNT DigiSkills 2 ponúka rôzne praktické súpravy na výučbu základných až pokročilých zručností v rozmerovej metrológii. Funkčný vzťah testovaného objektu je v praxi mimoriadne významný na posúdenie odchýlok vo vzťahu k funkčnosti.

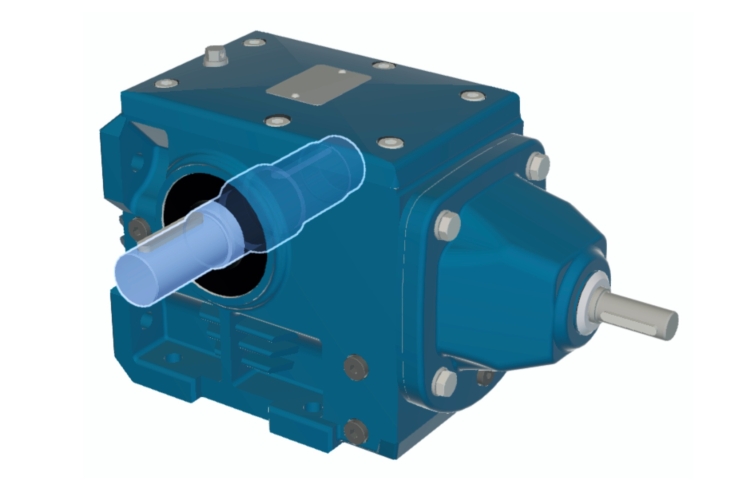

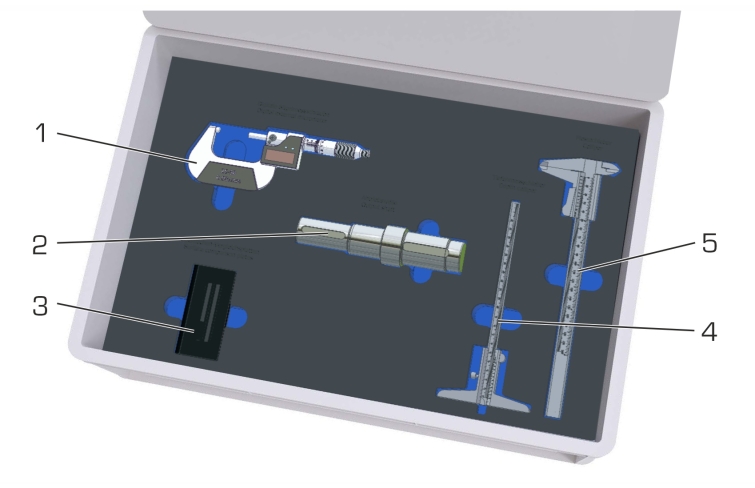

Praktická súprava PT 108 bola navrhnutá tak, aby si praktické prehĺbenie vedomostí z rozmerovej metrológie počas školenia prehĺbila a oboznámila študentov s funkčnými vzťahmi. Cvičná súprava obsahuje priemyselne vyrobený výstupný hriadeľ ako testovací objekt. Výstupný hriadeľ je originálny komponent čelného a závitovkového prevodu MT 123 a má teda špecifický funkčný vzťah. Vybrané rozmery výstupného hriadeľa sa skúšajú podľa hlavného výkresu. Na test sú zahrnuté štyri rôzne časti testovacieho zariadenia: posuvné meradlo, hĺbkové posuvné meradlo, digitálny externý mikrometer a doštičky na porovnávanie povrchu.

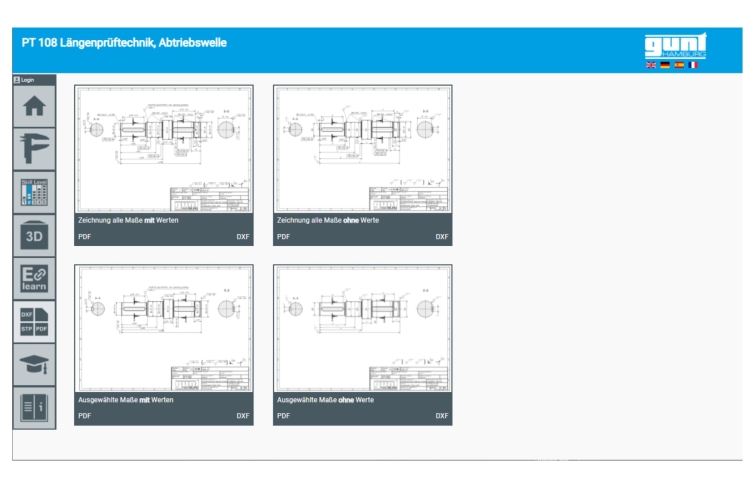

Praktická súprava obsahuje komplexný didaktický multimediálny učebný materiál, ktorý je bezplatne dostupný online v GUNT Media Center. E-Learningový kurz podrobne prezentuje základné znalosti a testovací proces s príťažlivými animáciami. Manuál je súčasťou E-Learningového kurzu aj ako digitálna verzia. Výkresy sú k dispozícii ako cieľové špecifikácie na úpravu pripravených digitálnych pracovných listov. Týmto spôsobom je možné rozvíjať digitálne zručnosti popri tradičných špecializovaných vzdelávacích cieľoch.

Spolu s čelným a závitovkovým zariadením MT 123 sa cvičiaci zoznámia aj s technologickým prostredím testovaného objektu.

Všetky diely sú prehľadne rozložené a dobre chránené v stohovateľnom úložnom systéme s penovými vložkami.

Objednávacie číslo: 052.10800

Špecifikácia

cvičná súprava s testovacím objektom a testovacím zariadením poskytuje základné meracie cvičenia rozmerovej metrológie pre kovoobrábacie profesie
časť GUNT DigiSkills: vertikálne vyučovanie digitálnych zručností v komplexných vzdelávacích projektoch
testovanie drsnosti povrchu, priemerov, dĺžok a hĺbok
meracie cvičenia na skúšobnom objekte: výstupnom hriadeli
výstupný hriadeľ ako skutočný strojový prvok s funkčným vzťahom, priemyselne vyrobený
originálny komponent z nácviku montáže čelného a závitovkového prevodu MT 123
robustný úložný systém s označenou penovou vložkou
digitálny multimediálny učebný materiál online v GUNT Media Center: E-Learningový kurz, kresby, pracovné listy – s riešeniami pre pedagogický personál
online prístup do GUNT Media Center

Technické dáta

Testovaný objekt

1 výstupný hriadeľ: originálny komponent z čelného a závitovkového prevodu MT 123
testovanie:
- dĺžky
- hĺbky
- priemerov
- drsnosť povrchu
materiál: oceľ

Testovacie vybavenie
