HL 960.01 Montáž a nastavenie čerpadiel a pohonov
- inštalácia čerpadla do systému
- vyrovnanie elektromotora a čerpadla rôznymi metódami
- inštalácia čerpadla do systému
- pripojenie a nastavenie motora a čerpadla
- oboznámenie sa s rôznymi metódami zarovnania:
- rovná hrana, číselníkové meradlá
- zoznámenie sa s kľúčovými komponentmi systému
- elektroinštalácia motorových a spínacích prvkov
- montáž potrubí a prístrojového vybavenia
- detailná inštalácia na štandardné odstredivé čerpadlo
- čítanie a pochopenie technických výkresov, produktovej dokumentácie a schém zapojenia
- oboznámenie sa s postupmi údržby
- plánovanie krokov montáže a údržby
- v spojení s HL 960
- prevádzkové skúšky v potrubnej sieti
1 tréner
1 sada príslušenstva
1 sada nástrojov
1 sada inštruktážneho materiálu
Kompletný pracovný proces pri opravách pracovných strojov ako sú čerpadlá pozostáva z nasledujúcich krokov: montáž – vyrovnanie – test. Tu popísaný trenažér bol navrhnutý s ohľadom na priemyselné podmienky a je primárne určený na praktický výcvik technikov údržby. Ponúka tiež rôzne témy a východiská pre vzdelávanie na odborných školách.
Trenažér HL 960.01 umožňuje študentom precvičiť si celý proces údržby. Samotný trenažér je možné použiť na montážne cvičenia s možnosťou zosúladenia pohonu a pumpy. V kombinácii s montážnou stanicou HL 960 : potrubia a ventily a armatúry možno trenažér HL 960.01 použiť ako testovací systém pre kompletne zmontovaný potrubný systém.
Trenažér sa skladá z elektrického hnacieho motora, štandardného čerpadla a potrubného systému so zásobníkom a je možné ho prevádzkovať nezávisle od vodovodnej siete. Študenti si môžu v rámci montážneho cvičenia precvičiť výmenu čerpadiel na kontrolu alebo opravu. Cvičenia pokrývajú celý systém a jeho jednotlivé podzostavy. Manometer zobrazuje tlak na výstupe z čerpadla.
Polohu elektromotora je možné nastaviť v troch smeroch pre účely vyrovnania. Zarovnanie môže byť kontrolované buď konvenčným spôsobom s priamou hranou alebo opačným spôsobom vyrovnania pomocou dvoch číselníkov. Voliteľne je možné použiť aj bezkontaktné mikroprocesorom podporované metódy (špecifické vyrovnávacie systémy nie sú súčasťou dodávky).
Objednávacie číslo: 065.96001
Špecifikácia
- mobilný systém na vyrovnanie štandardného čerpadla a jeho hnacieho motora
- asynchrónny elektromotor s konštantnými otáčkami
- elektromotor s polohovacím rámom a montážnymi doskami na vyrovnanie
- čerpadlo a motor spojené cez spojku
- kontrola vyrovnania pomocou pravostranných alebo číselníkových meradiel
- manometer na výstupe čerpadla
- čerpadlo s guľovými ventilmi na vstupe a výstupe
- uzavretý vodný okruh
- časť GUNT Practice Line na montáž, údržbu a opravy
Technické dáta
Odstredivé čerpadlo
- max. prietok: 6…20 m 3 /h
- max. hlava: 23m
- príkon: 1,1kW
Asynchrónny motor, jednofázový
- výkon: 1500W
- rýchlosť: 2800 min -1
Zásobník
- objem: 96L
Meracie rozsahy
- výtlak:
- 1x 0…3 mm
- 1x 0…20 mm
- rozlíšenie: 0,01 mm
- tlak: 0…1,6 bar
230V, 50Hz, 1 fáza; 230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza; UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1250x830x1520 mm
Hmotnosť: cca. 122 kg
Objednávacie číslo: 065.96001

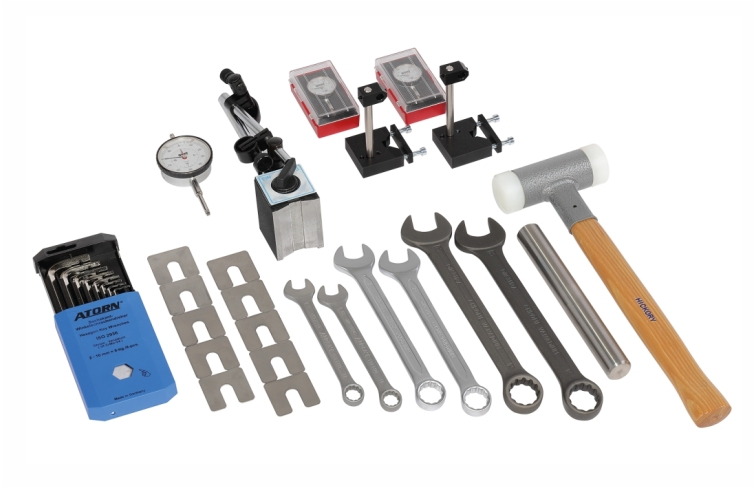

![1 sada nástrojov](/images/datasheet/511/HL-960.01-Assembly-and-alignment-of-pumps-and-drives-products_list_small-gunt-511-add_1.jpg)

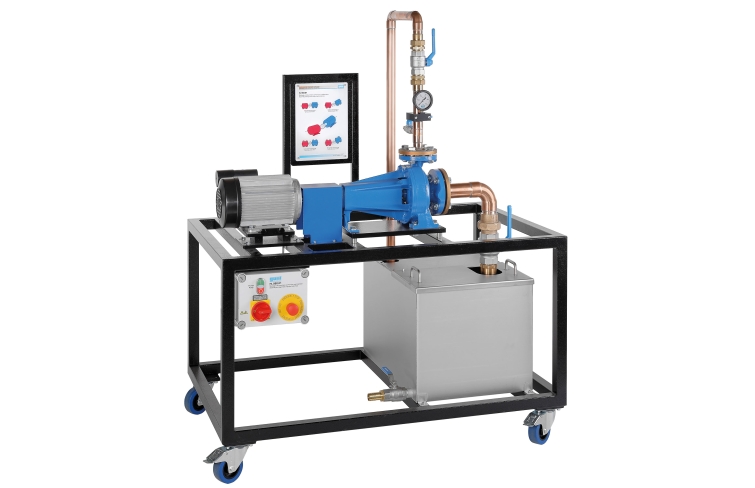

![](/images/datasheet/511/HL-960.01-Assembly-and-alignment-of-pumps-and-drives-products_list_small-gunt-511-foto_totale.jpg)

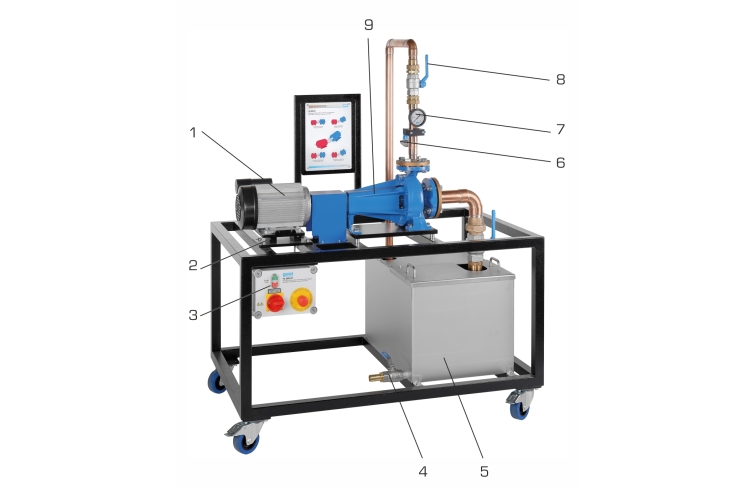

![1 elektrický motor, 2 základňa pre elektromotor, 3 spínacia skrinka, 4 HL 960 spätné pripojenie, 5 zásobník, 6 HL 960 vstupné pripojenie, 7 manometer, 8 uzavierací ventil, 9 čerpadiel](/images/datasheet/511/HL-960.01-Assembly-and-alignment-of-pumps-and-drives-products_list_small-gunt-511-zeichnung.jpg)

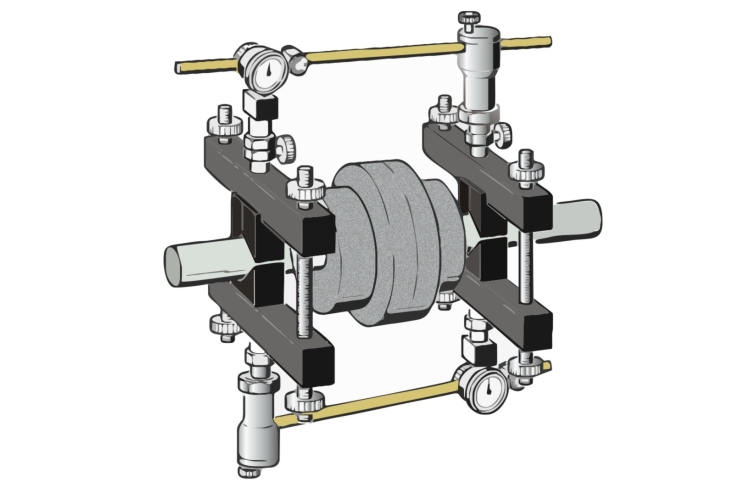

![Na obrázku je znázornený princíp metódy vyrovnávania hriadeľov s dvojitým radiálnym číselníkom.](/images/datasheet/511/HL-960.01-Assembly-and-alignment-of-pumps-and-drives-products_list_small-gunt-511-zeichnung_einzelheit_1.jpg)
