PT 500.13 Sada spojok

PT 500.13 Sada spojok

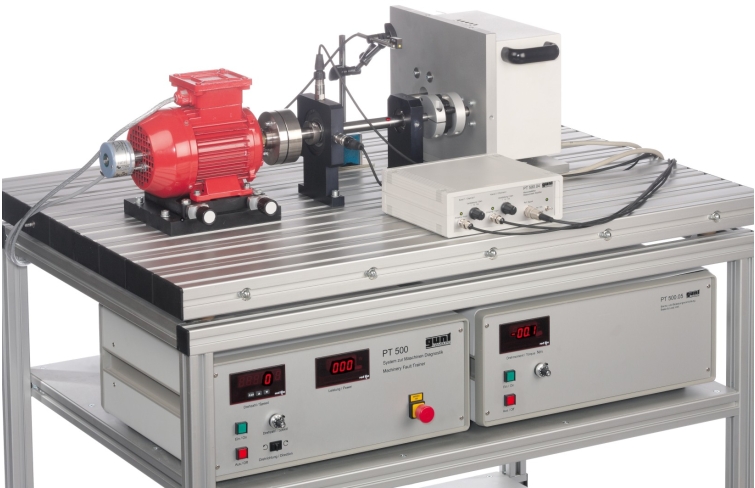

Na obrázku je PT 500.13 spolu s čeľusťovou spojkou PT 500.

Na obrázku je PT 500.13 spolu s čeľusťovou spojkou PT 500.

  • analýza vibrácií spojok
  • radiálne hádzanie, axiálne hádzanie a chyba stúpania
  • vlastnosti rôznych typov spojok: kolíková spojka, spojka so zakrivenými zubami, prírubová spojka, zubová spojka
  • účinky chýb zoradenia na rôzne typy spojok
    • čapová spojka s odsadením
    • zubová spojka s odsadením
  • účinky výrobných chýb, ako je radiálne hádzanie, axiálne hádzanie a chyba stúpania, na chod stroja
    • prírubová spojka bez chyby
    • prírubová spojka s radiálnym hádzaním
    • prírubová spojka s axiálnym hádzaním
    • kolíková spojka bez chyby
    • kolíková spojka s poruchou stúpania
  • identifikácia porúch spojky z vibračného signálu
  • závislosť správania pri behu od zaťaženia
  • vplyv tvrdosti venca ozubeného kolesa na zubové spojky
  • porovnanie zakrivených zubov, čapových, prírubových a zubových spojok
  • pochopenie a interpretácia frekvenčných spektier
  • použitie počítačového analyzátora vibrácií

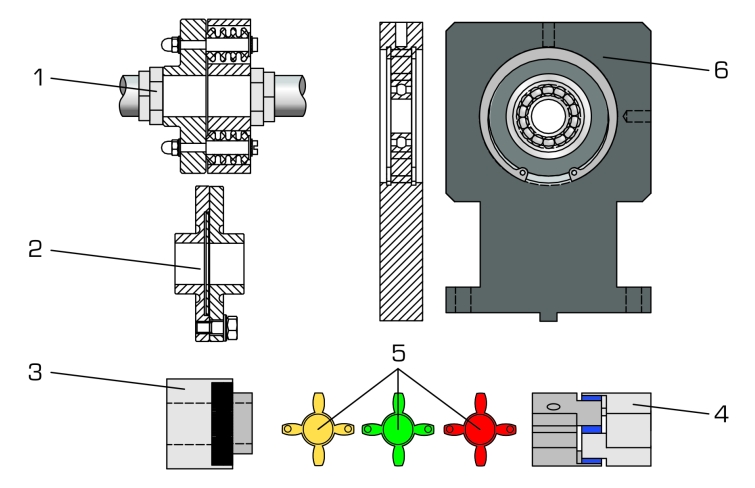

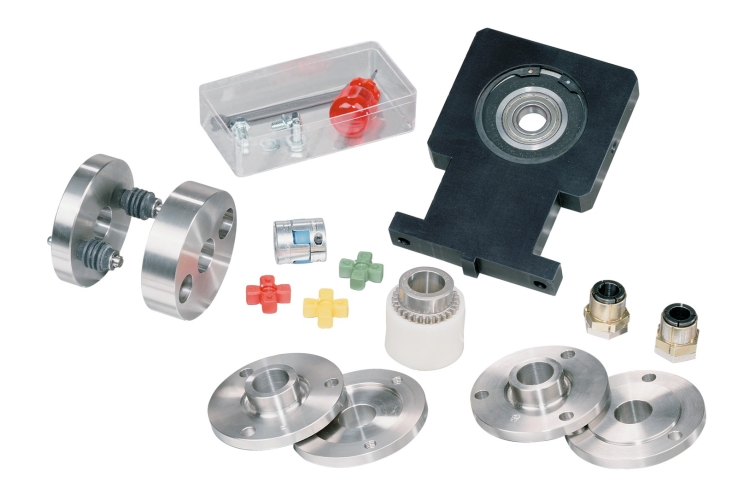

1 zahnutá zubová spojka
1 prírubová spojka bez chyby
1 prírubová spojka s radiálnym hádzaním
1 prírubová spojka s axiálnym hádzaním
1 kolíková spojka s nastaviteľnou poruchou stúpania
3 spojovacie hviezdy
1 ložiskový blok
1 sada nástrojov
1 úložný systém s penovou vložkou
1 manuál

požadovaný

PT 500 Systém diagnostiky strojov, základná jednotka
PT 500.04 Počítačový analyzátor vibrácií

voliteľné

PT 500.05 Brzdová a zaťažovacia jednotka
PT 500.01 Laboratórny vozík

Prvky rotujúceho stroja sú vzájomne prepojené pomocou spojok. Spojka vykazujúca výrobné alebo montážne chyby generuje vibrácie stroja, ktoré je možné analyzovať, aby poskytli indikáciu špecifických chýb alebo poškodení.

Súpravu príslušenstva PT 500.13 možno použiť na simuláciu rôznych porúch a skúmanie ich účinkov na správanie sa vibrácií. Porovnať možno aj vlastnosti rôznych typov spojok. Skúmajú sa typy zakrivených zubov, kolíkov, prírub a zubových spojok. Spojky sú inštalované medzi motorom a hriadeľom. Nákladná jednotka PT 500.05 bude tiež potrebná na preskúmanie správania sa spojok pri zaťažení.

Zostava príslušenstva je namontovaná na základnej doske strojového diagnostického základného systému PT 500 .

Na meranie a vyhodnotenie experimentu je potrebný počítačový analyzátor vibrácií PT 500.04 . Obsahuje všetky potrebné senzory, merací zosilňovač a analytický softvér na zaznamenávanie javov vibrácií.

Objednávacie číslo: 052.50013

Špecifikácia
  1. skúmanie vibračného správania rôznych typov spojok s poruchami a bez nich
  2. zakrivená zubová spojka
  3. 3 rôzne spojovacie hviezdy pre elastickú zubovú spojku základnej jednotky PT 500
  4. prírubová spojka bez chyby
  5. prírubová spojka s radiálnym hádzaním
  6. prírubová spojka s axiálnym hádzaním
  7. kolíková spojka s a bez chyby stúpania
  8. experimentálne nastavenie je možné použiť s brzdovou a zaťažovacou jednotkou PT 500.05
  9. súprava príslušenstva pre tréningový systém diagnostiky strojov PT 500
  10. stohovateľný úložný systém na uloženie komponentov
Technické dáta

Čapová spojka

  • 1x stredový kolík
  • 1x excentrický čap
    • excentricita čapu: 1 mm
  • max. chyba stúpania: 180° ±1 909°

Spojovacie hviezdy pre pazúrovú spojku

  • 98 Shore A (červená)
  • 92 Shore A (žltá)
  • 64 Shore D (zelená)
  • 80 Shore A (modrá, súčasťou PT 500 )

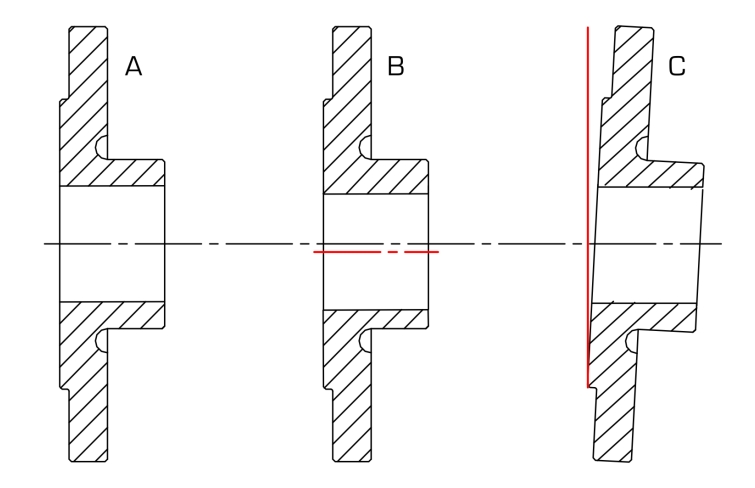

Prírubová spojka

  • radiálne hádzanie (odsadenie stredu): 0,2 mm
  • axiálne hádzanie: 0,4 ±0,1 mm

Rozmery a hmotnosť

DxŠxV: 400x300x170mm (úložný systém)
Hmotnosť: cca. 6 kg

Objednávacie číslo: 052.50013
