RT 681 Ovládanie viacerými premennými: vákuové odplynenie
- praktická viacrozmerná kontrola hladiny a tlaku vo vákuovej nádrži
- model aplikácie „odplyňovania tekutín“ z procesného inžinierstva
- 2 konfigurovateľné priemyselné ovládače
- k dispozícii je voliteľný softvér na riadenie procesu RT 650.60
- spojená kontrola hladiny a tlaku
- ovládanie úrovne s rôznymi typmi ovládačov
- regulácia tlaku s rôznymi typmi regulátorov
- vykreslenie krokových odpovedí
1 tréner
1 kábel
1 hadica
1 CD so softvérom na parametrizáciu a konfiguráciu regulátorov
1 sada inštruktážneho materiálu
voliteľné
RT 650.60 Softvér na riadenie procesu pre RT 681 a RT 682
S RT 681 sa dá praktickým spôsobom naučiť zložitosť viacrozmerného riadiaceho systému. Model pre riadený proces je typická aplikácia z procesného inžinierstva: separácia plynu rozpusteného v kvapaline. Tlak klesne pod tlak pár rozpusteného plynu vo vákuovej nádobe, takže plyn prechádza do plynnej fázy a môže sa odstrániť (desorpcia).
Kvapalinou použitou v RT 681 je voda a plynom je okolitý vzduch. Vodné čerpadlo vytvára podtlak vo vákuovej nádrži. Podtlak najprv nasáva vodu zo zbernej nádrže do vákuovej nádrže. Po druhé, okolitý vzduch je nasávaný a zmiešaný s vodou pred vstupom do vákuovej nádrže. Zmiešavací pomer voda/vzduch je možné nastaviť pomocou rotametrov a ventilov. Podtlak vo vákuovej nádrži opäť odplyní vodu. Čerpadlo dopravuje vodu z vákuovej nádrže späť do zbernej nádrže. Na ovplyvnenie prietoku a tým aj hladiny vo vákuovej nádrži slúži regulačný ventil. Ďalšie čerpadlo cirkuluje vodu zo zbernej nádrže na prevádzku vodného prúdového čerpadla. Regulačný ventil upravuje prietok v tomto okruhu. Týmto spôsobom sa upravuje podtlak vo vákuovej nádrži. Podtlak a hladina sú vzájomne závislé premenné. Práve táto závislosť robí tento multivariabilný riadiaci systém tak zložitým.
K dispozícii sú dva priemyselné regulátory ako regulátory hladiny a tlaku. Môžu byť nakonfigurované a parametrizované pomocou dodaného softvéru. Regulátory majú rozhranie PROFIBUS DP. Rozhranie umožňuje monitorovanie trenažéra pomocou voliteľne dostupného softvéru RT 650.60 . Softvér RT 650.60 umožňuje aj záznam procesných premenných a parametrizáciu regulátorov pomocou PC. Cez rozhranie PROFIBUS DP je tiež možné prepojiť viacero trenažérov z tejto série.
Objednávacie číslo: 080.68100
Špecifikácia
- spojená kontrola hladiny a tlaku v jednej vákuovej nádrži
- vodný okruh s vákuovou nádržou, zbernou nádržou, čerpadlom a zariadením na prívod okolitého vzduchu
- vodné tryskové čerpadlo na vytvorenie podtlaku vo vákuovej nádrži
- okruh s čerpadlom na prevádzku vodného prúdového čerpadla
- regulácia hladiny s pneumatickým regulačným ventilom ako pohonom
- regulácia tlaku s pneumatickým regulačným ventilom v okruhu pre prevádzku vodného prúdového čerpadla
- regulátor hladiny a regulátor tlaku konfigurovateľný a parametrizovateľný pomocou softvéru
- voliteľný softvér na riadenie procesov RT 650.60 cez rozhranie PROFIBUS DP
Technické dáta
Nádrže
- vákuová nádrž: 19L
- zberná nádrž: 100L
2 odstredivé čerpadlá
- max. prietok: cca. 50 l/min
- max. hlava: cca. 30 m
Vodné čerpadlo: konečné vákuum: cca. 0,3 baru
Regulátor tlaku a hladiny parametrizovateľný ako
- P, PI alebo PID regulátor
- prepínací ovládač
Meracie rozsahy
- tlak: -1…0,6bar
- úroveň: 30…480 mm
- prietok: 1x 200…2500L/h, 1x 0…360L/h
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
Rozmery a hmotnosť
DxŠxV: 1150x700x2000 mm
Hmotnosť: cca. 200 kg
Vyžaduje sa pre prevádzku
Prípojka stlačeného vzduchu pre regulačný ventil: 3…10bar
Odporúča sa PC s Windows
Objednávacie číslo: 080.68100
![Riadiaca technika od základnej po pokročilú](/images/wissen_thumbs/507_en-GB.jpg)
![Návrh laboratória jednotkových operácií](/images/wissen_thumbs/264_en-GB.jpg)

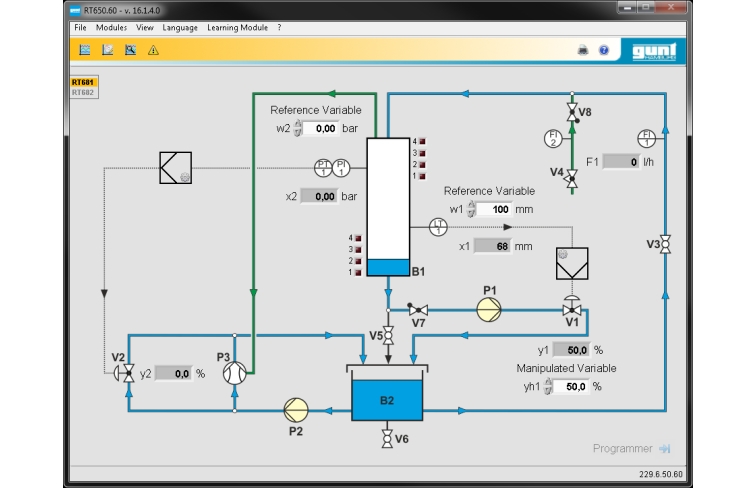

![voliteľný softvér na riadenie procesov RT 650.60](/images/datasheet/1242/RT-681-Multivariable-control-vacuum-degassing-products_list_small-gunt-1242-add_1.png)
![RT 650.60 Softvér na riadenie procesov pre RT 681 a RT 682](/images/datasheet/1242/RT-681-RT-650.60-Process-control-software-for-RT-681-and-RT-682-products_list_small-gunt-1242-foto_totale.jpg)

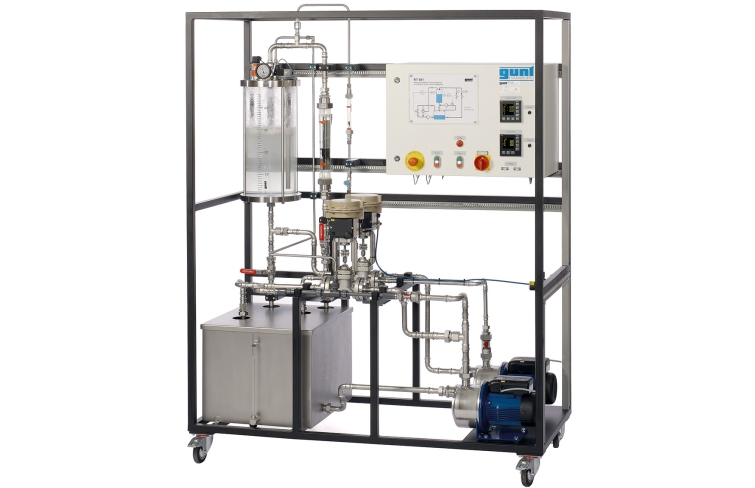

![](/images/datasheet/1242/RT-681-Multivariable-control-vacuum-degassing-products_list_small-gunt-1242-foto_totale.jpg)

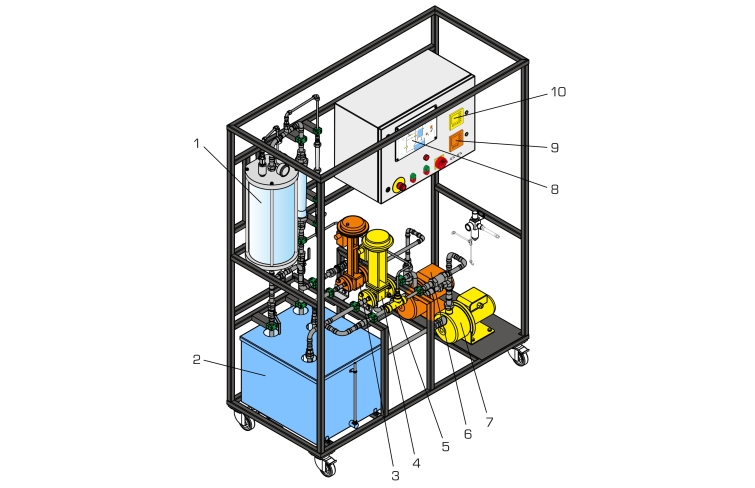

![1 vákuová nádrž, 2 zberná nádrž, 3 úrovňový regulačný ventil, 4 tlakový regulačný ventil, 5 vodné čerpadlo, 6 čerpadlo (vákuová nádrž), 7 čerpadlo na prevádzku vodného čerpadla, 8 schéma procesu, 9 úrovňový ovládač, 10 regulátor tlaku](/images/datasheet/1242/RT-681-Multivariable-control-vacuum-degassing-products_list_small-gunt-1242-zeichnung.jpg)

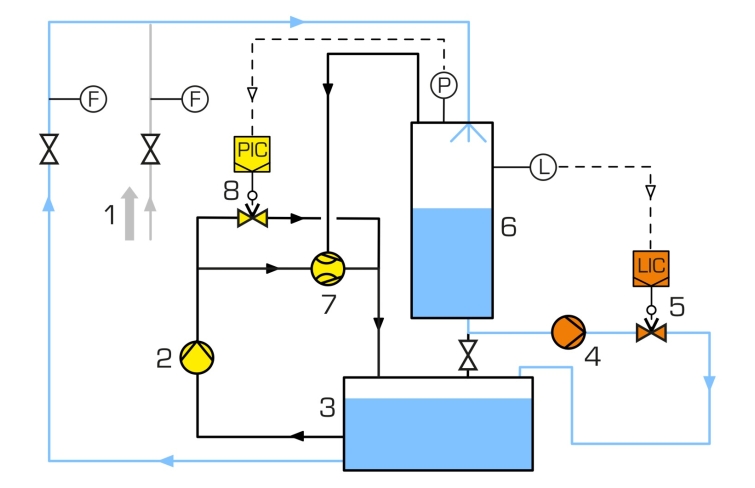

![1 okolitý vzduch, 2 čerpadlá na prevádzku vodného prúdového čerpadla, 3 zberná nádrž, 4 čerpadlá (vákuová nádrž), 5 úrovňový regulačný ventil, 6 vákuová nádrž, 7 vodné čerpadlo, 8 tlakový regulačný ventil; F prietok, P tlak, L hladina, PIC regulátor (tlak), LIC regulátor (hladina)](/images/datasheet/1242/RT-681-Multivariable-control-vacuum-degassing-products_list_small-gunt-1242-zeichnung_einzelheit_1.jpg)
