RT 590 Experimentálne zariadenie na riadenie procesov
- riadenie hladiny, prietoku, tlaku, teploty a kaskádové riadenie hladiny a prietoku
- PLC : štyri integrované ovládače a simulácia typických porúch
- ovládanie a konfigurácia zariadenia prostredníctvom dotykovej obrazovky alebo softvéru
- schopnosť siete: sieťový prístup k prebiehajúcim experimentom ľubovoľným počtom externých pracovných staníc
- zoznámenie sa so závodom priemyselného procesného inžinierstva
- regulácia prietoku
- kontrola hladiny s riadeným systémom prvého rádu s protitlakom a bez protitlaku
- kontrola hladiny s riadeným systémom druhého rádu
- kaskádové riadenie hladiny a prietoku
- riadenie tlaku s časovo premenlivou odozvou riadeného systému
- regulácia teploty s časovo premenlivou odozvou regulovaného systému
- odozva riadenia s rôznymi regulovanými veličinami a akčnými členmi
- regulačné ventily ako pohony s rôznymi prevádzkovými režimami
- ovládač s rôznymi prevádzkovými režimami
- hľadanie chýb
experimentálne zariadenie, 1 sada príslušenstva, 1 softvér na riadenie procesov GUNT , 1 sada inštruktážneho materiálu
voliteľné
ako doplnok na rozšírenie učebných cieľov
MT 101 Montážny cvik: pneumaticky poháňaný regulačný ventil
alebo
MT 102 Montážny cvik: elektricky poháňaný regulačný ventil
Zásobovanie procesov médiami ako je voda a stlačený vzduch v priemysle sa zvyčajne zabezpečuje zo samostatnej centralizovanej zásobovacej jednotky. Riadenie a monitorovanie procesov sú tiež centralizované. RT 590 predstavuje takýto praktický scenár. Experimentálny závod obsahuje samostatnú napájaciu jednotku a trenažér s dotykovou obrazovkou na ovládanie a monitorovanie procesov.
Súčasťou trenažéra je vodný okruh s čerpadlom, zberná nádrž a odmerná nádrž. V tomto okruhu sa reguluje prietok a hladina. Ako pohony sa používajú elektropneumatické regulačné ventily. Na reguláciu prietoku je možné použiť aj čerpadlo s reguláciou otáčok s frekvenčným meničom. Riadenie hladiny môže byť tiež vykonávané pod protitlakom alebo ako kaskádové riadenie. Priehľadnú nádrž je možné pripojiť, aby sa uľahčilo učenie pomocou systému ovládania úrovne druhého poriadku.
Na reguláciu tlaku sa ako pracovné médium používa stlačený vzduch. Odmerná nádrž slúži ako riadený systém. Hladina kvapaliny v nádrži sa môže meniť tak, aby poskytovala časovo premennú odozvu riadeného systému.
Teplota je riadená buď v zbernej nádrži alebo na vstupe do nádrže. Na tento účel sa do teplej vody na vstupe cez regulačný ventil pridáva studená voda. Tri sekcie oneskorenia sa používajú na nastavenie rôznych mŕtvych časov.
Okrem toho experimentálne zariadenie umožňuje praktickú analýzu porúch založenú na simulovaných typických poruchách, ako je prerušenie kábla, zmrazené namerané hodnoty alebo znížený rozsah nastavenia.
Zariadenie je ovládané a riadené integrovaným PLC s dotykovou obrazovkou alebo PC so softvérom na riadenie procesov GUNT . Zobrazia sa časové funkcie procesných premenných a regulátory sa parametrizujú. Procesný riadiaci softvér GUNT umožňuje zber dát. Na pozorovanie a vyhodnocovanie experimentov cez LAN / WLAN pripojenie je možné použiť ľubovoľný počet pracovných staníc s procesným riadiacim softvérom GUNT iba s jednou licenciou.
Objednávacie číslo: 080.59000
Špecifikácia
- riadenie hladiny, prietoku, teploty a kaskádové riadenie s vodou ako pracovným médiom
- regulácia tlaku stlačeným vzduchom ako pracovným médiom
- trenažér s pumpou a 3 nádržami
- napájacia jednotka s kompresorom, tlakovou nádobou, čerpadlom a ohrievačom dodáva stlačený vzduch, teplú a studenú vodu
- riadenie úrovne prvého rádu s protitlakom alebo bez neho alebo riadenie úrovne druhého rádu
- regulácia teploty s tromi sekciami oneskorenia
- 5 elektropneumatických regulačných ventilov a otáčkovo riadené čerpadlo s frekvenčným meničom ako pohony
- praktická analýza porúch pomocou simulovaných typických porúch, napr. pretrhnutie kábla
- riadenie závodu prostredníctvom PLC s dotykovou obrazovkou alebo softvérom na riadenie procesov GUNT
- sieťové možnosti: LAN /WLAN pripojenie ľubovoľného počtu externých pracovných staníc so softvérom GUNT na pozorovanie a vyhodnocovanie experimentov
- Softvér na riadenie procesov GUNT so zberom dát cez LAN pod Windows 10
Technické dáta
PLC
- typ: Siemens SIMATIC S7-1200
- moduly: kompaktný CPU (14 DI, 10 DO, 2 AI), 3 analógové I/O moduly (8 AI, 4 AO, 2 AO)
Tréner
- tankov
- zberná nádrž: 95L
- odmerná nádrž: 25L
- Priehľadná nádrž: 25L
- čerpadlo: max. prietok cca. 75 l/min, max. hlava cca. 57 m
Napájacia jednotka
- Nádrž na teplú vodu: 130L
- výkon ohrievača: 3x 6kW
- kompresor
- max. tlak: 10bar, tlaková nádoba: 90L
Regulátor je parametrizovateľný: P, PI alebo PID regulátor
Meracie rozsahy
- prietok: 0…80L/min
- úroveň: 1x 0…1,2m; 1x 0…0,5 m
- teplota: 3x 0…200°C
- tlak: 0…6bar
400V, 50Hz, 3 fázy; 400V, 60Hz, 3 fázy
230V, 60Hz, 3 fázy; UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 4400x740x2100mm (tréner)
DxŠxV: 2400x730x1620mm (zásobná jednotka)
Celková hmotnosť: cca. 1500 kg
Vyžaduje sa pre prevádzku
prípojka studenej vody: 30L/min
Odporúča sa PC s Windows
Objednávacie číslo: 080.59000
![Technika riadenia procesov](/images/wissen_thumbs/155_en-GB.jpg)
![RT 590 Experimentálne zariadenie na riadenie procesov](/images/wissen_thumbs/168_en-GB.jpg)
![Vzdialené vzdelávanie – Softvér schopný siete: pripojenie pre zariadenia s portom LAN](/images/wissen_thumbs/525_en-GB.jpg)
![Riadiaca technika od základnej po pokročilú](/images/wissen_thumbs/507_en-GB.jpg)

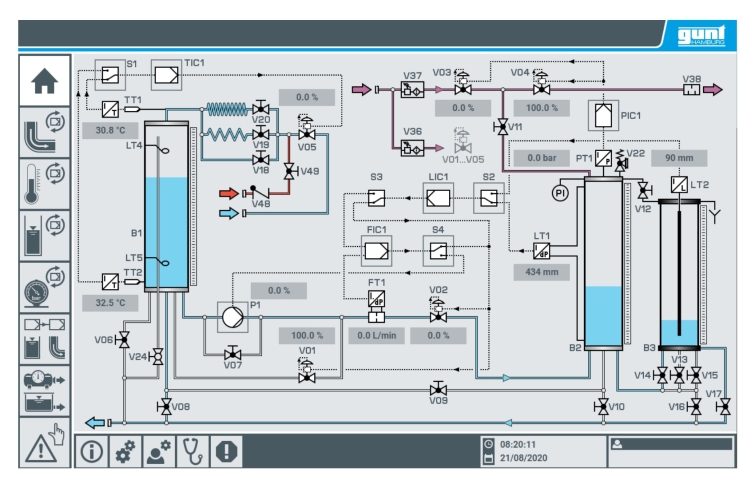

![Snímka obrazovky PLC: úvodná stránka so schémou procesu a všetkými najnovšími nameranými hodnotami](/images/datasheet/1207/RT-590-Process-control-engineering-experimental-plant-products_list_small-gunt-1207-add_1.jpg)

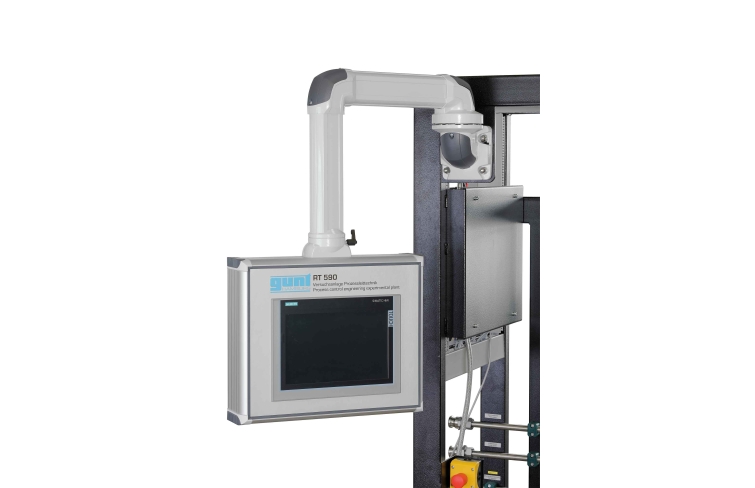

![Otočný držiak s dotykovou obrazovkou](/images/datasheet/1207/RT-590-Process-control-engineering-experimental-plant-products_list_small-gunt-1207-add_2.jpg)

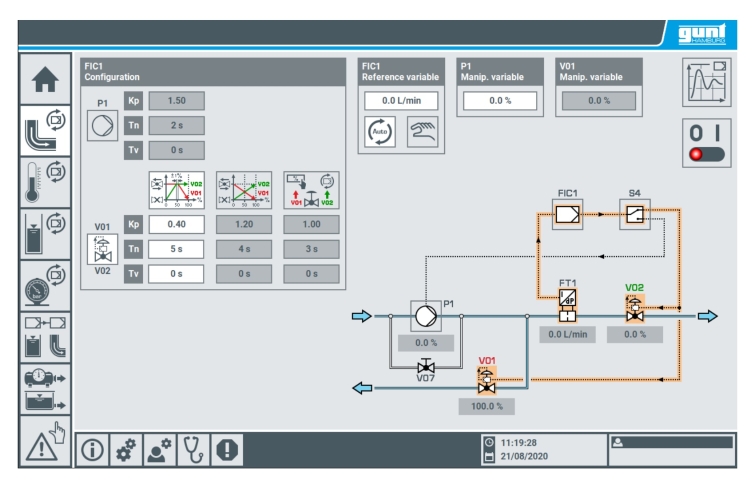

![Snímka obrazovky PLC: riadenie toku úprav](/images/datasheet/1207/RT-590-Process-control-engineering-experimental-plant-products_list_small-gunt-1207-add_3.jpg)

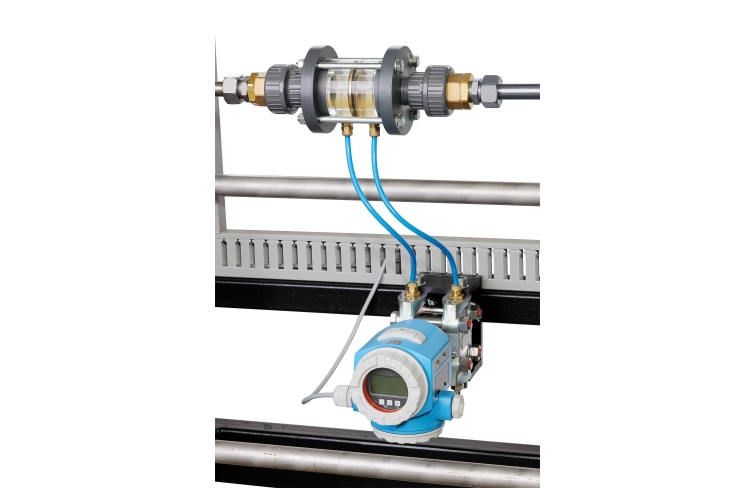

![Snímač prietoku s clonovým prietokomerom a snímačom diferenčného tlaku](/images/datasheet/1207/RT-590-Process-control-engineering-experimental-plant-products_list_small-gunt-1207-add_4.jpg)
![Snímka obrazovky PLC: regulácia teploty](/images/datasheet/1207/RT-590-Process-control-engineering-experimental-plant-products_list_small-gunt-1207-gal_1.jpg)
![Sekcie oneskorenia pre nastavenie rôznych mŕtvych časov pri regulácii teploty](/images/datasheet/1207/RT-590-Process-control-engineering-experimental-plant-products_list_small-gunt-1207-gal_2.jpg)
![Snímka obrazovky PLC: regulácia tlaku](/images/datasheet/1207/RT-590-Process-control-engineering-experimental-plant-products_list_small-gunt-1207-gal_3.jpg)
![Regulačné ventily na reguláciu teploty (vľavo) a reguláciu tlaku (v strede a vpravo)](/images/datasheet/1207/RT-590-Process-control-engineering-experimental-plant-products_list_small-gunt-1207-gal_4.jpg)
![Snímka obrazovky PLC: ovládanie úrovne nastavenia](/images/datasheet/1207/RT-590-Process-control-engineering-experimental-plant-products_list_small-gunt-1207-gal_5.jpg)
![Snímka obrazovky PLC: simulácia porúch](/images/datasheet/1207/RT-590-Process-control-engineering-experimental-plant-products_list_small-gunt-1207-gal_6.jpg)
![MT 101 Montážne cvičenie: pneumaticky poháňaný regulačný ventil](/images/datasheet/1207/RT-590-MT-101-Assembly-exercise-pneumatically-driven-control-valve-products_list_small-gunt-1207-foto_totale.jpg)
![MT 102 Montážne cvičenie: elektricky poháňaný regulačný ventil](/images/datasheet/1207/RT-590-MT-102-Assembly-exercise-electrically-driven-control-valve-products_list_small-gunt-1207-foto_totale.jpg)

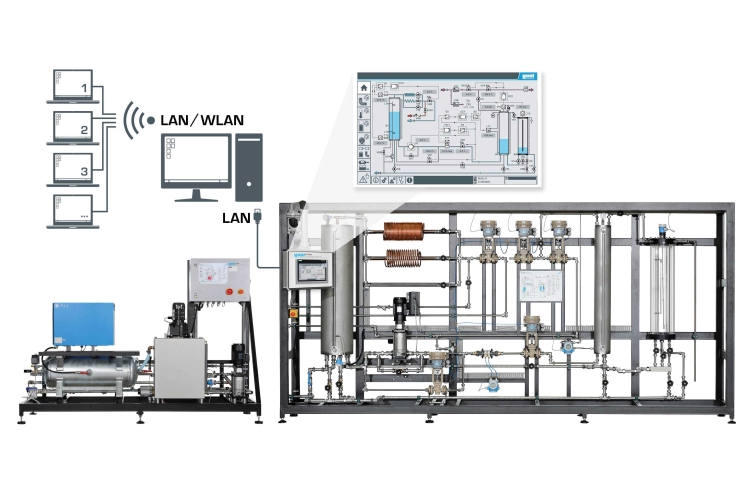

![Kompletné experimentálne nastavenie s napájacou jednotkou (vľavo) a trenažérom (vpravo). Ovládanie a ovládanie cez dotykovú obrazovku alebo PC so softvérom na riadenie procesov GUNT. Pozorovanie a vyhodnotenie experimentov ľubovoľným počtom pracovných staníc cez LAN/WLAN pripojenie.](/images/datasheet/1207/RT-590-Process-control-engineering-experimental-plant-products_list_small-gunt-1207-foto_totale.jpg)

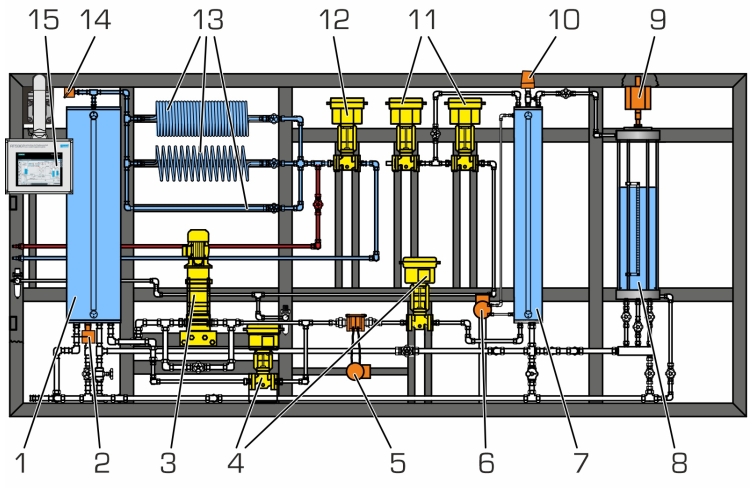

![1 zberná nádrž, 2 senzory teploty v zbernej nádrži, 3 čerpadlá, 4 regulačné ventily na riadenie prietoku, riadenie hladiny, kaskádové riadenie hladiny a prietoku, 5 senzorov prietoku, 6 senzorov hladiny, 7 odstupňovaných nádrží na kontrolu hladiny prvého poriadku a ovládanie tlaku, 8 priehľadná nádrž na kontrolu hladiny druhého poriadku, 9 senzor hladiny, 10 senzor tlaku, 11 regulačný ventil stlačeného vzduchu, 12 regulačný ventil studenej vody, 13 odkladacia časť, 14 senzor teploty na vstupe, 15 dotyková obrazovka](/images/datasheet/1207/RT-590-Process-control-engineering-experimental-plant-products_list_small-gunt-1207-zeichnung.jpg)

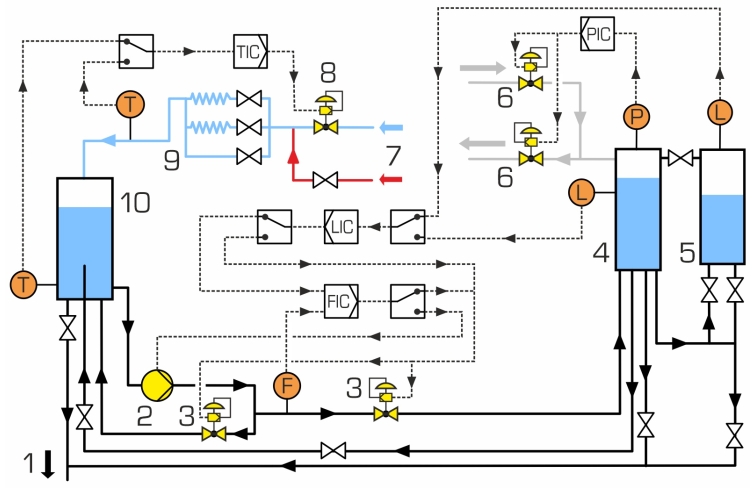

![Procesný schematický trenažér 1 odtok vody, 2 čerpadlá, 3 regulačné ventily na ovládanie prietoku, regulácia hladiny, kaskádové ovládanie hladiny a prietoku, 4 odstupňované nádrže na kontrolu hladiny prvého poriadku a kontrolu tlaku, 5 priehľadná nádrž na reguláciu hladiny druhého poriadku, 6 regulačný ventil stlačeného vzduchu, 7 prívod teplej a studenej vody, 8 regulačný ventil studenej vody, 9 odkladacích sekcií, 10 zberná nádrž; prietok F, hladina L, tlak P, teplota T; Regulátor prietoku FIC, regulátor hladiny LIC, regulátor tlaku PIC, regulátor teploty TIC](/images/datasheet/1207/RT-590-Process-control-engineering-experimental-plant-products_list_small-gunt-1207-zeichnung_einzelheit_1.jpg)

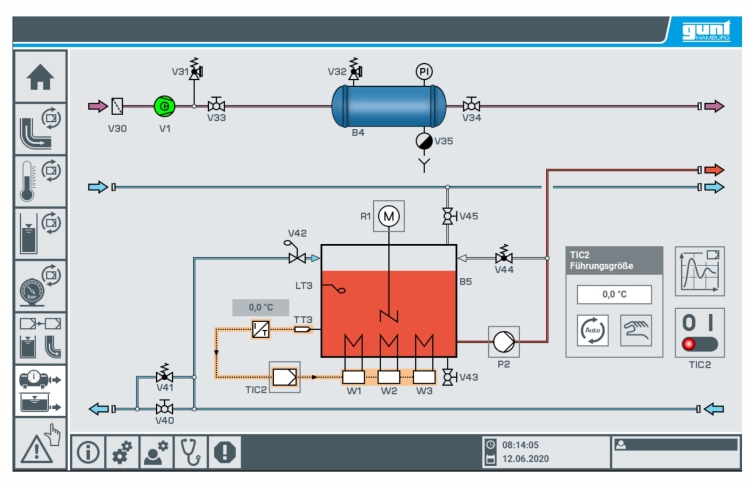

![Snímka obrazovky PLC: procesná schematická napájacia jednotka](/images/datasheet/1207/RT-590-Process-control-engineering-experimental-plant-products_list_small-gunt-1207-zeichnung_einzelheit_2.jpg)
