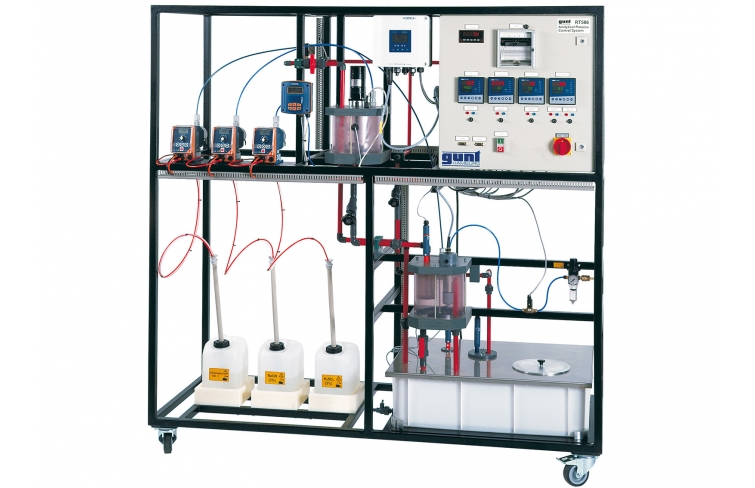

RT 586 Kontrola kvality vody
- kontrola hodnoty pH, redox potenciálu, koncentrácie kyslíka a elektrickej vodivosti
- 4 regulačné slučky s priemyselnými regulátormi
- porovnanie rôznych typov ovládačov
- P, PD, PI a PID regulátory
- dvojbodový ovládač
- vplyv hydroxidu sodného na elektrickú vodivosť a hodnotu pH
- vplyv kyseliny sírovej na hodnotu pH
- vplyv vstrekovania vzduchu na koncentráciu kyslíka
- vplyv jódu na redoxný potenciál
1 tréner
1 hadica
1 sada inštruktážneho materiálu
Primeraná kvalita vody je nevyhnutná pre mnohé výrobné procesy. Pomocou RT 586 je možné monitorovať a kontrolovať kľúčové parametre vody.
Voda prúdi do priehľadnej nádrže, ktorá obsahuje miešadlo. Senzor umožňuje meranie vodivosti vody. Zobrazuje sa na merači a prenáša sa ako elektrický signál do regulátora. Požadovaná vodivosť je prednastavená ako referenčná veličina na regulátore. Regulátor ovplyvňuje vodivosť vody pridávaním zriedeného hydroxidu sodného pomocou dávkovacieho čerpadla.
Pridanie lúhu sodného spôsobí zvýšenie hodnoty pH vody. Tečie do druhej priehľadnej nádrže. Senzor zabezpečuje meranie hodnoty pH. Požadovaná hodnota pH je prednastavená ako referenčná premenná na regulátore. Voda sa neutralizuje pridaním zriedenej kyseliny sírovej pomocou dávkovacieho čerpadla. Ďalší snímač v tejto nádrži sa používa na meranie koncentrácie kyslíka vo vode. Zobrazuje sa na merači a prenáša sa ako elektrický signál do regulátora. Regulátor prostredníctvom regulačného ventilu ovplyvňuje vstrekovanie stlačeného vzduchu a tým aj koncentráciu kyslíka vo vode. Voda tečie do zbernej nádrže.
Redoxný potenciál je riadený v samostatnej časti zbernej nádrže. V tejto časti sa meria redoxný potenciál pomocou senzora. Regulátor ovplyvňuje redoxný potenciál vody pridávaním roztoku jódu pomocou dávkovacieho čerpadla.
Ako ďalšia kontrola výkonu sa používa senzor na meranie hodnoty pH vody v zbernej nádrži. Zobrazuje sa digitálne na rozvodnej skrini. Na záznam riadiacich procesov je k dispozícii šesťkanálový linkový záznamník.
Objednávacie číslo: 080.58600
Špecifikácia
- kontrola parametrov vody; Hodnota pH, redoxný potenciál, koncentrácia kyslíka a elektrická vodivosť
- kontrola vodivosti v priehľadnej nádobe s miešadlom
- kontrola hodnoty pH a koncentrácie kyslíka v priehľadnej nádrži
- kontrola redox potenciálu v zbernej nádrži
- zmena vodivosti, hodnoty pH a redox potenciálu pridaním hydroxidu sodného, kyseliny sírovej a roztoku jódu
- 3 priemyselné dávkovacie čerpadlá
- zmena koncentrácie kyslíka vstrekovaním stlačeného vzduchu
- 4 parametrizovateľné priemyselné regulátory
- 6-kanálový linkový rekordér
- 3 plastové nádrže na lúh sodný, kyselinu sírovú a roztok jódu
- zaznamenávanie hodnoty pH v zbernej nádrži
Technické dáta
Nádrže
- priehľadné nádrže: 2x 5L
- zberná nádrž: 80L
- plastové nádrže: 3x každá
Dávkovacie čerpadlá
- max. prietok: každý 2,1 l/h
- max. hlava: každý 160m
4 regulátory parametrizovateľné ako
- P, PI alebo PID regulátor
- 2-bodový ovládač
Meracie rozsahy
- vodivosť: 0…100 mS/cm
- Hodnota pH: 1…12
- koncentrácia kyslíka: 0…60 mg/l
- redoxný potenciál: 0…1000 mV
230V, 50Hz, 1 fáza
Rozmery a hmotnosť
DxŠxV: 1800x700x1830 mm
Hmotnosť: cca. 182 kg
Vyžaduje sa pre prevádzku
Stlačený vzduch: 3…8bar
vodovodná prípojka
odvodnenie
roztok jódu
lúh sodný
kyselina sírová
Objednávacie číslo: 080.58600
![Riadiaca technika od základnej po pokročilú](/images/wissen_thumbs/507_en-GB.jpg)
![](/images/datasheet/1205/RT-586-Control-of-water-quality-products_list_small-gunt-1205-foto_totale.jpg)

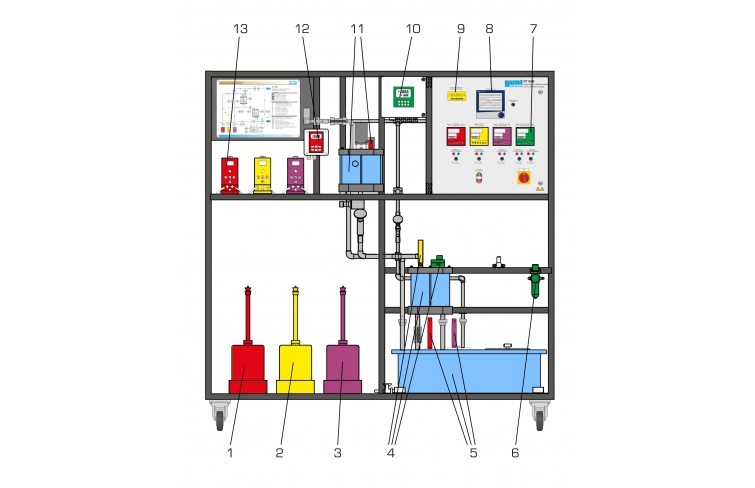

![1 lúh sodný, 2 kyselina sírová, 3 roztok jódu, 4 nádoba so senzormi na hodnotu pH a koncentráciu kyslíka, 5 zberná nádrž so senzormi na redox potenciál a hodnotu pH, 6 jednotka na údržbu stlačeného vzduchu, 7 regulátor, 8 linkový záznamník, 9 záchyt Displej hodnoty pH nádrže, 10 merač kyslíka, 11 nádrž s miešadlom a senzorom vodivosti, 12 meter vodivosti, 13 odmerné čerpadlo](/images/datasheet/1205/RT-586-Control-of-water-quality-products_list_small-gunt-1205-zeichnung.jpg)

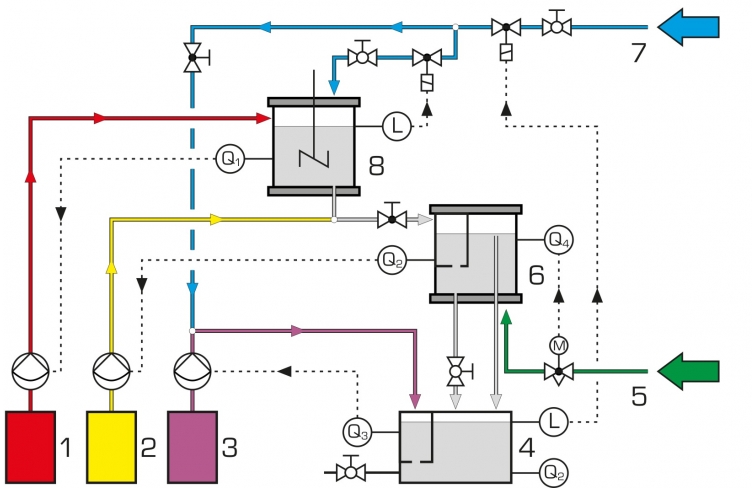

![1 lúh sodný, 2 kyselina sírová, 3 roztok jódu, 4 zberná nádrž na kontrolu redox potenciálu, 5 stlačený vzduch, 6 nádrž na kontrolu hodnoty pH a koncentrácie kyslíka, 7 prívod vody, 8 nádrž na kontrolu vodivosti; Vodivosť Q1, hodnota pH Q2, redoxný potenciál Q3, koncentrácia kyslíka Q4](/images/datasheet/1205/RT-586-Control-of-water-quality-products_list_small-gunt-1205-zeichnung_einzelheit_1.jpg)
