RT 578 Procesné inžinierstvo: riadenie štyroch premenných
- praktické ovládanie hladiny, prietoku, tlaku a teploty
- kaskádové ovládanie
- oboznámenie sa s komponentmi priemyselnej riadiacej slučky
- nastavenie, parametrizácia a konfigurácia na regulátore
- optimalizácia nastavení regulátora
- regulácia prietoku
- kontrola hladiny v uzavretej nádrži s alebo bez protitlaku
- kontrola tlaku
- ovládanie teploty
- kaskádové riadenie, hladina – prietok
- kaskádové riadenie, teplota – prietok
- dvojbodová regulácia, teplota
- vykreslenie krokových odpovedí
trenažér, 1 sada káblov, 1 sada hadíc, softvér GUNT , 1 sada inštruktážneho materiálu
RT 578 uľahčuje praktické učenie sa v riadení štyroch riadených premenných, ktoré sú bežné v procesnom inžinierstve.
Na reguláciu prietoku, hladiny a tlaku slúži okruh s odmernou priehľadnou nádržou. Na použitie sú zahrnuté dve možnosti pohonu, menovite čerpadlo s premenlivou rýchlosťou a pneumatický riadiaci ventil. Poruchová premenná môže byť generovaná ventilom na výstupe nádrže na kontrolu hladiny a tlaku. Ventil na hlave nádrže tiež umožňuje skúmanie regulácie hladiny s protitlakom a bez neho.
Na reguláciu teploty slúži vykurovací okruh s ohrievačom, výmenníkom tepla a čerpadlom. Teplotu je možné regulovať pomocou ohrievača ako pohonu alebo pomocou prietoku chladiacej vody cez výmenník tepla.
Sú možné dve formy kaskádového riadenia. Hladinu v nádrži je možné regulovať pomocou prietoku. Teplotu vo vykurovacom okruhu je možné regulovať prietokom cez výmenník tepla. Pre tieto dve kaskádové regulácie možno ako pohon použiť buď čerpadlo, alebo regulačný ventil.
Senzory zabezpečujú meranie regulovaných veličín. Premenné je možné odčítať aj priamo z analógových meračov. Na zaznamenávanie kontrolných procesov je k dispozícii bezpapierový zapisovač. Priemyselný regulátor má štyri voliteľné regulačné slučky. Trenažér je ovládaný cez softvér GUNT . Softvér tiež umožňuje zaznamenávanie procesných premenných a parametrizáciu regulátora na PC.
Objednávacie číslo: 080.57800
Špecifikácia
- ovládanie hladiny, prietoku, tlaku, teploty a kaskádové riadenie
- okruh so zbernou nádržou, odmernou nádržou, pneumatickým regulačným ventilom a viacstupňovým odstredivým čerpadlom s premenlivými otáčkami
- vykurovací okruh s ohrievačom, čerpadlom, expanznou nádobou a výmenníkom tepla
- ohrievač, pneumatický regulačný ventil a viacstupňové odstredivé čerpadlo s premenlivými otáčkami ako pohony
- Senzory na meranie riadených premenných; hladina, prietok, tlak a teplota
- prietokomer, dva manometre a štyri teplomery na priame zobrazenie
- parametrizovateľný regulátor so 4 voliteľnými regulačnými slučkami
- trojkanálový bezpapierový záznamník
- sieťové možnosti: pozorovanie, získavanie, analyzovanie experimentov na ľubovoľnom počte pracovných staníc so softvérom GUNT prostredníctvom vlastnej siete LAN /WLAN zákazníka
- Softvér GUNT cez USB pod Windows 10
Technické dáta
Nádrž, odstupňovaná: cca. 6L
Zberná nádrž: cca. 90 l
Viacstupňové odstredivé čerpadlo
- max. prietok: cca. 75 l/min
- max. hlava: cca. 59 m
Čerpadlo vykurovacieho okruhu
- max. prietok: cca. 50 l/min
- max. hlava: cca. 3,5 m
Výkon ohrievača: cca. 2 kW
Regulátor parametrizovateľný ako: P, PI alebo PID regulátor, spínací regulátor
Meracie rozsahy
- úroveň: 0…700 mm
- prietok: 0…4000L/h
- tlak: 1x 0…6bar, 1x 0…10bar
- teplota: 1x 0…60°C, 3x 0…120°C
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 230V, 60Hz, 3 fázy
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 2260x800x1990 mm
Hmotnosť: cca. 250 kg
Vyžaduje sa pre prevádzku
vodovodná prípojka, odtok,
stlačený vzduch: 3…8bar; 25…50 l/min
Odporúča sa PC s Windows
Objednávacie číslo: 080.57800
![Riadiaca technika od základnej po pokročilú](/images/wissen_thumbs/507_en-GB.jpg)
![Návrh prístrojového a kalibračného laboratória](/images/wissen_thumbs/263_en-GB.jpg)
![Návrh laboratória jednotkových operácií](/images/wissen_thumbs/264_en-GB.jpg)

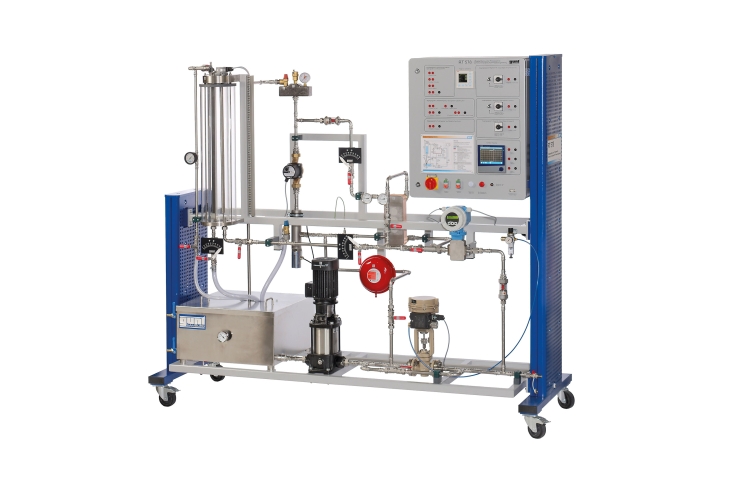

![Na obrázku je znázornená podobná jednotka](/images/datasheet/1197/RT-578-Control-of-four-variables-from-process-engineering-products_list_small-gunt-1197-foto_totale.jpg)

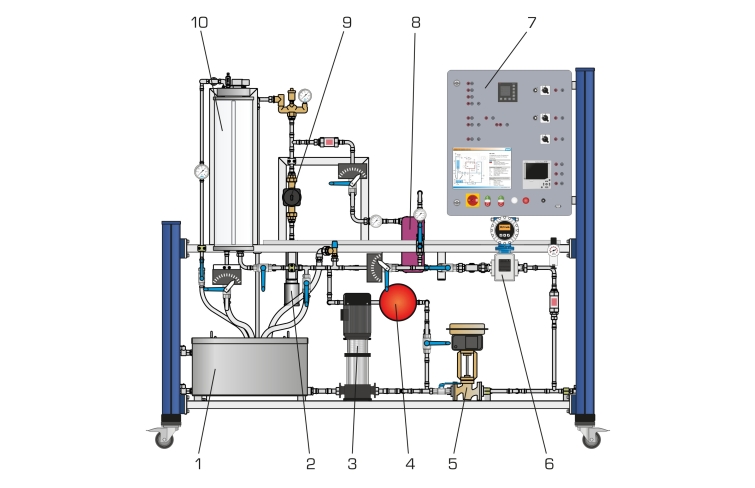

![1 zberná nádrž, 2 ohrievače, 3 čerpadlá, 4 expanzná nádoba, 5 regulačných ventilov, 6 snímačov prietoku, 7 rozvádzačov, 8 výmenníkov tepla, 9 čerpadiel vykurovacieho okruhu, 10 stupňovitých nádrží](/images/datasheet/1197/RT-578-Control-of-four-variables-from-process-engineering-products_list_small-gunt-1197-zeichnung.jpg)

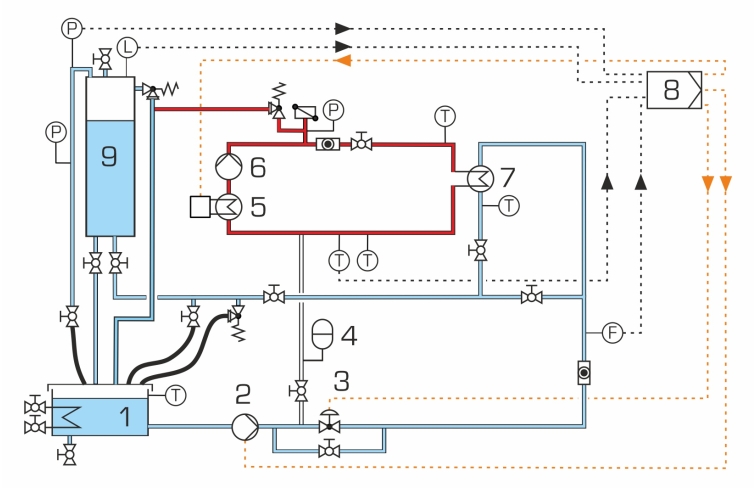

![1 zberná nádrž, 2 čerpadlá, 3 regulačný ventil, 4 expanzná nádoba, 5 ohrievačov, 6 čerpadlo vykurovacieho okruhu, 7 výmenník tepla, 8 regulátor, 9 odstupňovaná nádrž; Prietok F, tlak P, hladina L, teplota T](/images/datasheet/1197/RT-578-Control-of-four-variables-from-process-engineering-products_list_small-gunt-1197-zeichnung_einzelheit_1.jpg)
