IA 210 PLC Aplikácia: proces manipulácie s materiálmi
- systém základov automatizácie
- manipulačný demonštrátor
- simulácia procesu dierovania
- simulácia riadenia obrobku
- oboznámenie sa s automatizovaným procesom manipulácie s materiálom a jeho analýza
- pochopenie a analýza mechanických, pneumatických a elektrických funkcií
- oboznámenie sa so symbolmi, termínmi a spôsobmi znázornenia diagramov pneumatických a elektrických funkcií
- zoznámenie sa s automatizačnými komponentmi: valce, solenoidové ventily, fotoelektrické bezdotykové spínače
- oboznámenie sa s používaním PLC
- základné metódy programovania
- prispôsobenie programu danému manipulačnému procesu
- simulácia procesu dierovania
- dopravný pás je zastavený kvôli dierovaniu
- dopravný pás sa tiež zastaví, akonáhle obrobok klesne z konca pásu
- simulácia riadenia obrobku
- svetlé obrobky sú oddelené; tmavé predmety siahajú ku koncu pásu
1 experimentálna jednotka
1 sada obrobkov
1 sada laboratórnych káblov
2 zberné nádrže
1 sada inštruktážneho materiálu
voliteľné
Modul PLC IA 130
WP 300.09 Laboratórny vozík

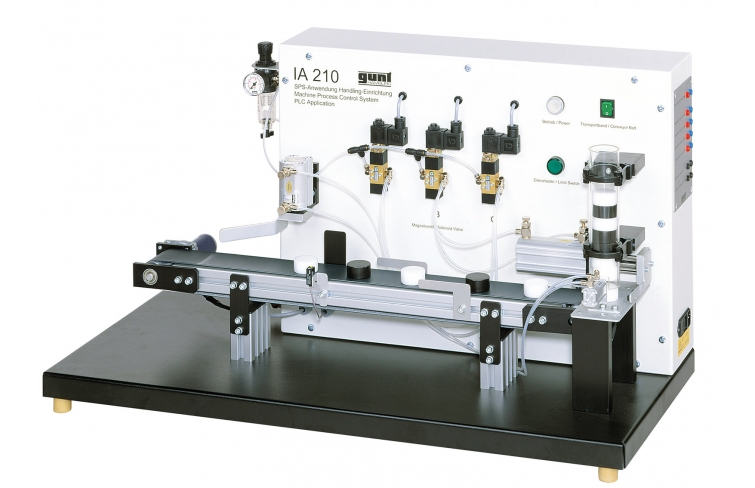

IA 210 je kompaktná výuková a cvičná jednotka na riadenie procesu manipulácie s materiálom pomocou PLC . Je možné simulovať dva procesy: proces dierovania alebo riadenie obrobku vo forme operácie triedenia. Všetky komponenty sú v prehľadnom prevedení.
Čiernobiele valcové obrobky sa privádzajú z kontajnera na dopravný pás. Na páse je reflexný fotoelektrický bezdotykový spínač, ktorý rozlišuje medzi svetlom a tmou a podáva biele predmety do vopred zvoleného procesu (dierovanie alebo triedenie). Čierne obrobky sú vždy prenášané na koniec pásu, kde padajú do zberača. Tri 5/2-cestné solenoidové ventily, tri dvojčinné valce a tlačidlo s pneumatickým valčekom možno ovládať cez PLC na vykonanie potrebných krokov: uvoľnenie obrobku z nádoby; tlačenie obrobku na dopravný pás; triedenie alebo dierovanie obrobku. Na dierovanie sa obrobok privedie do vopred definovanej polohy. Pracovný valec môže prepínať medzi režimom triedenia a dierovania jednoduchou sekvenciou úkonov.
Jednotka je určená na prevádzku v spojení s modulom PLC . Odporúča sa použiť PLC modul IA 130 .
Objednávacie číslo: 058.21000
Špecifikácia
- kompaktná jednotka pre experimenty v oblasti automatizácie
- manipulačné zariadenie so solenoidovými ventilmi
- dvojčinný valec (15mm zdvih): upevnenie / vyloženie obrobkov do kontajnera
- dvojčinný valec (zdvih 80 mm): tlačí obrobok na dopravný pás
- dvojčinný valec (40 mm zdvih): vykonáva proces (triedenie alebo dierovanie)
- dopravný pás s vodiacimi doskami a jednosmerným motorom
- valcový zásobník z plexiskla pojme 11 obrobkov
- 15 obrobkov z polyoxymetylénu ( POM ): 10x biely, 5x čierny
- pneumatické komponenty vybavené rýchlospojkami pre 4mm hadice
- prevádzka pohonov so stlačeným vzduchom
- laboratórne konektory k externému PLC
- sada laboratórnych káblov a pneumatických hadíc
- prívod stlačeného vzduchu: max. 6 bar, odporúča sa 3 bar
Technické dáta
3 elektricky ovládané 5/2-cestné ventily
- s pružinovým návratom
- s riadiacim ventilom
Reflexný fotoelektrický bezdotykový spínač
- pnp, prepínanie svetla
- 5…150 mm
Prevodový jednosmerný motor
- redukčný pomer: 142,5:1
- nominálny krútiaci moment 5,92 Nm
- nominálna rýchlosť: 22min -1
Dopravníkový pás z polyesterovej tkaniny
Obrobky, DxV: 40x20mm
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1000x450x580 mm
Hmotnosť: cca. 46 kg
Vyžaduje sa pre prevádzku
pripojenie stlačeného vzduchu: min. 3 bar
Objednávacie číslo: 058.21000
![Návrh laboratória mechatroniky a automatizácie](/images/wissen_thumbs/249_en-GB.jpg)
![Modul PLC IA 130](/images/datasheet/936/IA-210-IA-130-PLC-module-products_list_small-gunt-936-foto_totale.jpg)
![WP 300.09 Laboratórny vozík](/images/datasheet/936/IA-210-WP-300.09-Laboratory-trolley-products_list_small-gunt-936-foto_totale.jpg)
![](/images/datasheet/936/IA-210-PLC-application-materials-handling-process-products_list_small-gunt-936-foto_totale.jpg)

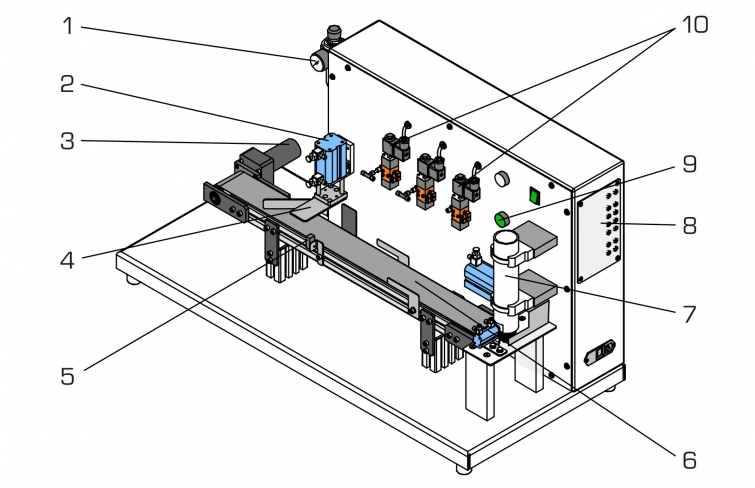

![1 údržbová jednotka, 2 dvojčinný valec, 3 pohon dopravníkového pásu, 4 dierovacie alebo triediace zariadenie, 5 reflexný fotoelektrický bezdotykový spínač, 6 dopravný pás, 7 nádoba na 11 obrobkov, 8 elektrické prípojky pre solenoidové ventily a snímače, 9 displejov koncový spínač, 10 5/2-cestný solenoidový ventil](/images/datasheet/936/IA-210-PLC-application-materials-handling-process-products_list_small-gunt-936-zeichnung.jpg)

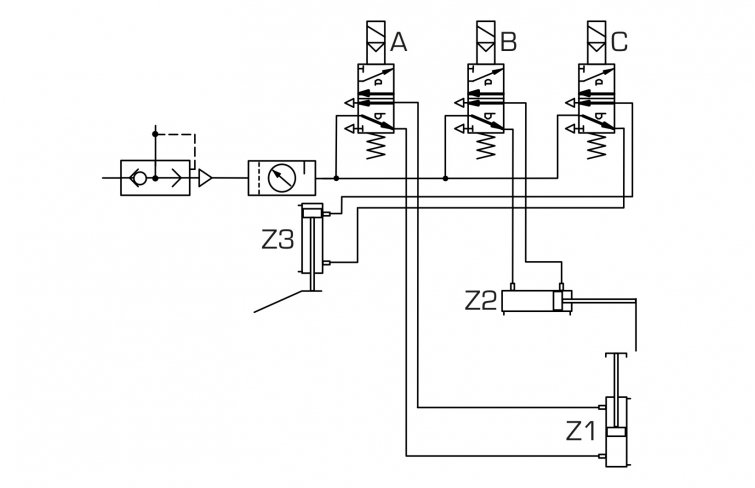

![Schéma pneumatického pripojenia](/images/datasheet/936/IA-210-PLC-application-materials-handling-process-products_list_small-gunt-936-zeichnung_einzelheit_1.jpg)

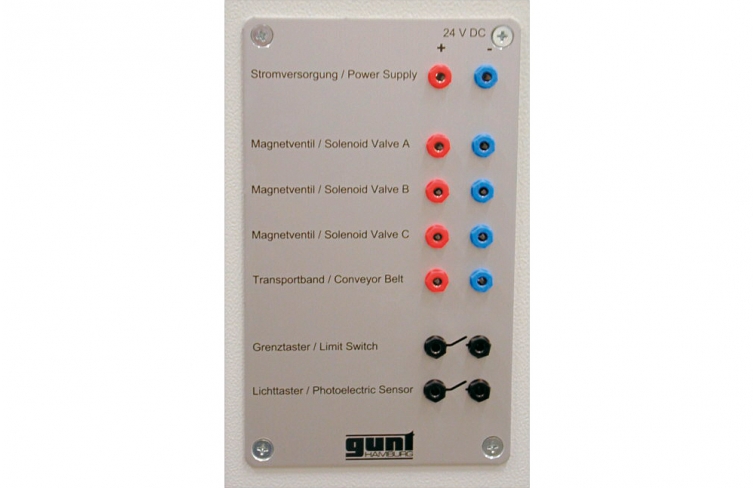

![Elektrické pripojenia solenoidových ventilov a snímačov](/images/datasheet/936/IA-210-PLC-application-materials-handling-process-products_list_small-gunt-936-zeichnung_einzelheit_2.jpg)
