IA 130 PLC modul
- samostatný PLC modul pre základné cvičenia
- vhodné na použitie v zložitých aplikáciách
- programovací softvér podľa IEC 61131-3
- zoznámenie sa s PLC
- oboznámenie sa s podstatnými základmi ako napr
- Booleovská algebra
- zostavovanie zoznamov výpisov
- schémy prepojenia a blokové schémy
- cvičenia v
- programovanie
- logické brány „ AND “ / „ALEBO“.
- logické relé
- výstup a vstup
- konfigurácia programových sekvencií pomocou konektorov, vrátane
- časovače
- počítadlá
- kaskádové obvody
- monitorovacie relé vyššieho rádu atď.
- hľadanie chýb
1 experimentálna jednotka
1 PLC softvér + USB kábel
1 sada laboratórnych káblov
1 sada inštruktážneho materiálu
voliteľné
WP 300.09 Laboratórny vozík
IA 130 možno použiť na vykonávanie základných cvičení na PLC (programovateľný logický ovládač). PLC je v podstate počítač prispôsobený potrebám priemyslu. Jeho vstupy a výstupy nie sú určené pre ľudí, ale na použitie pri riadení strojov. Stroj a operátor interagujú výlučne prostredníctvom koncových spínačov, spínačov s okamžitým kontaktom alebo fotoelektrických spínačov.
Predný panel je navrhnutý ako laboratórny patchboard, kde je možné pomocou laboratórnych káblov pripojiť vstupné porty a výstupné porty PLC k prepínačom a displejom. Aby bolo možné zapisovať programy, PLC musí byť pripojené k PC (nie je súčasťou dodávky) cez USB rozhranie.
Programovací softvér PLC je v súlade s medzinárodnou normou IEC 61131-3 a umožňuje programovanie v nasledujúcich jazykoch: zoznam príkazov ( STL ), rebríkový diagram (LD), štruktúrovaný text (ST) a diagram funkčných blokov ( FBD ). Rebríkové diagramy sú založené na grafických znázorneniach s kontaktmi, cievkami a skrinkami podľa schém zapojenia. Jazyk Function Block Diagram je založený na grafickom znázornení prepojenia logických funkčných blokov, analogicky k logickým diagramom. Statement List je jazyk typu assembler s malou, štandardizovanou, hardvérovo nezávislou sadou príkazov. Structured Text je jazyk podobný jazyku PASCAL s matematickými výrazmi, priradeniami, volaniami funkcií, iteráciou, výberom podmienok a doplnkami špecifickými pre PLC . Súčasťou modulu je vzorový program.
IA 130 je možné použiť ako ovládací prvok v spojení s elektrickými, pneumatickými alebo hydraulickými aplikáciami, ako je manipulačné zariadenie IA 210 alebo miešací proces RT 800 .
Objednávacie číslo: 058.13000
Špecifikácia
- modul pre základné cvičenia na programovateľnom automate ( PLC )
- samostatný PLC modul, použiteľný ako súčasť komplexného systému
- integrovaný patchboard na vytváranie obvodov so vstupnými a výstupnými prvkami
- PLC s 2 integrovanými snímačmi nastavenej hodnoty
- programovací softvér podľa IEC 61131-3; softvér cez USB pod Windows 10
- dodaný vzorový program
Technické dáta
PLC
- spojenia
- 16 digitálnych vstupov
- 16 digitálnych výstupov
- 2 analógové vstupy
- 1 analógový výstup
- typ pamäte: PLC záložná batéria pre 32kByte RAM a hodiny
- Menovité napätie: 24VDC
softvér
- grafické používateľské rozhrania
- programovacie jazyky podľa IEC / EN 611 31-3:
- zoznam výpisov ( STL )
- rebríkový diagram (LD)
- funkčný blokový diagram ( FBD )
- štruktúrovaný text (ST)
- viaceré jazyky dialógu (nemčina, angličtina, francúzština, španielčina)
- grafický konfigurátor topológie
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 620x350x450 mm
Hmotnosť: cca. 15 kg
Vyžaduje sa pre prevádzku
PC s Windows
Objednávacie číslo: 058.13000
![Návrh laboratória mechatroniky a automatizácie](/images/wissen_thumbs/249_en-GB.jpg)
![WP 300.09 Laboratórny vozík](/images/datasheet/934/IA-130-WP-300.09-Laboratory-trolley-products_list_small-gunt-934-foto_totale.jpg)

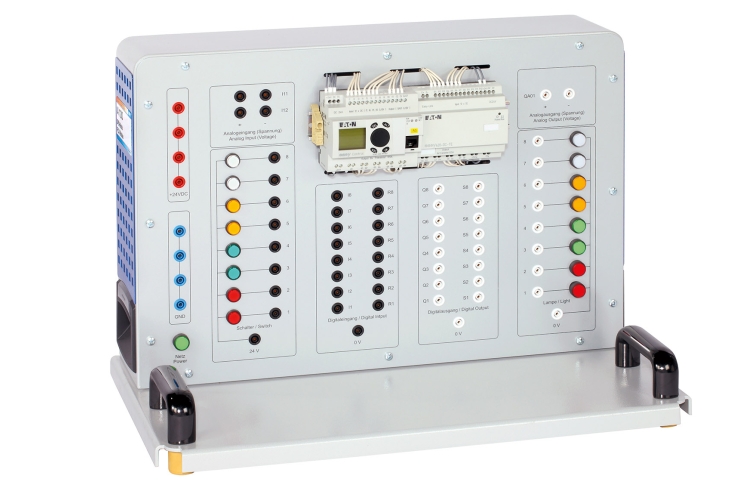

![](/images/datasheet/934/IA-130-PLC-module-products_list_small-gunt-934-foto_totale.jpg)

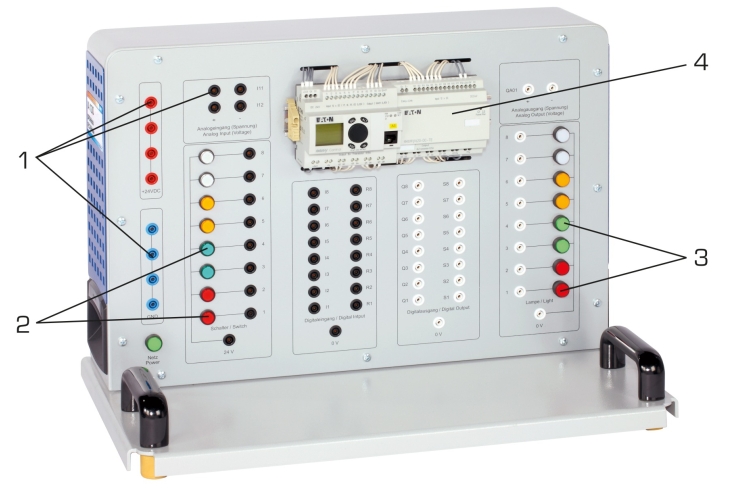

![1 laboratórne konektory, 2 tlačidlá, 3 lampy, 4 PLC](/images/datasheet/934/IA-130-PLC-module-products_list_small-gunt-934-zeichnung.jpg)

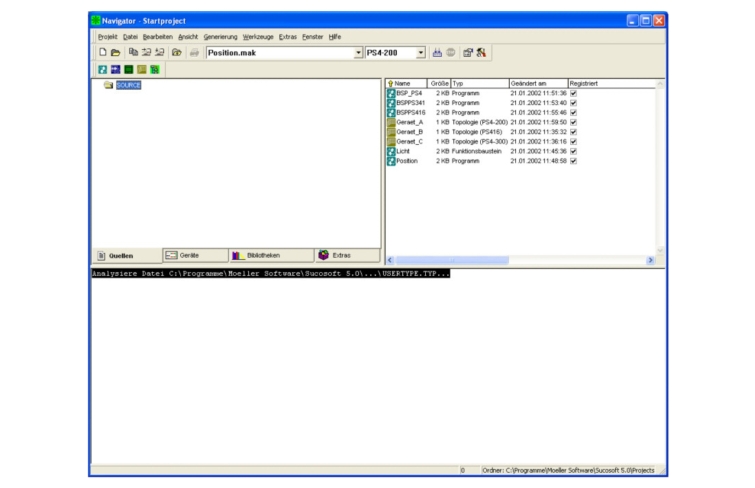

![Snímka obrazovky softvéru PLC: úvodná obrazovka](/images/datasheet/934/IA-130-PLC-module-products_list_small-gunt-934-zeichnung_einzelheit_1.jpg)

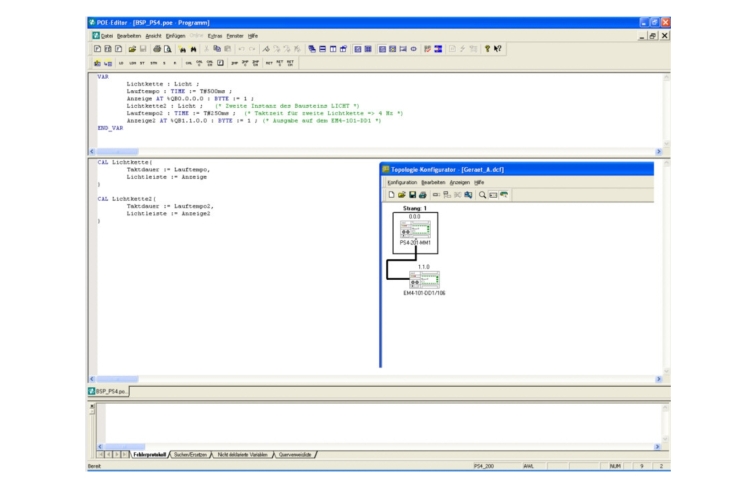

![Snímka obrazovky softvéru PLC: Editor POU (POU = Program Organization Unit) a konfigurátor topológie](/images/datasheet/934/IA-130-PLC-module-products_list_small-gunt-934-zeichnung_einzelheit_2.jpg)
