RT 310 Kalibračná stanica
- skúmanie prenosového správania akčných členov a prevodníkov
- kalibrácia komponentov regulačnej slučky pomocou presnej meracej techniky
- rôzne komponenty regulačnej slučky dostupné ako príslušenstvo
- spolu s komponentmi riadiacej slučky príslušenstva
- spôsob činnosti komponentov regulačnej slučky: prevodníky, akčné členy, ovládače
- oboznámenie sa s rôznymi signálmi: pneumatickými, elektrickými
- správne pripojenie komponentov riadiacej slučky
- prenosové správanie komponentov riadiacej slučky
1 tréner
1 univerzálny kalibrátor
1 sada káblov
1 sada hadíc
1 sada inštruktážneho materiálu
voliteľné
Prevodníky
RT 300.01 Snímač tlaku, pneumatický
RT 300.02 Prevodník diferenčného tlaku, pneumatický
RT 300.03 Vysávač štvorcových koreňov, pneumatický
RT 300.06 Prevodník prúdu na tlak
RT 300.20 Prevodník tlaku, elektronický
RT 300.21 Prevodník diferenčného tlaku, elektronický
RT 300.27 Vysielač pre Pt100, elektronický
RT 300.28 Vysielač pre termočlánok typu K
RT 300.29 Vysielač pre termočlánok typu J
Regulačné ventily
RT 300.14 Pneumatický regulačný ventil s pneumatickým regulátorom polohy
RT 300.25 Pneumatický regulačný ventil s elektropneumatickým regulátorom polohy
RT 300.26 24V DC motorizovaný ventil s odporovým diaľkovým vysielačom
Ovládače
RT 300.09 Pneumatický PI regulátor

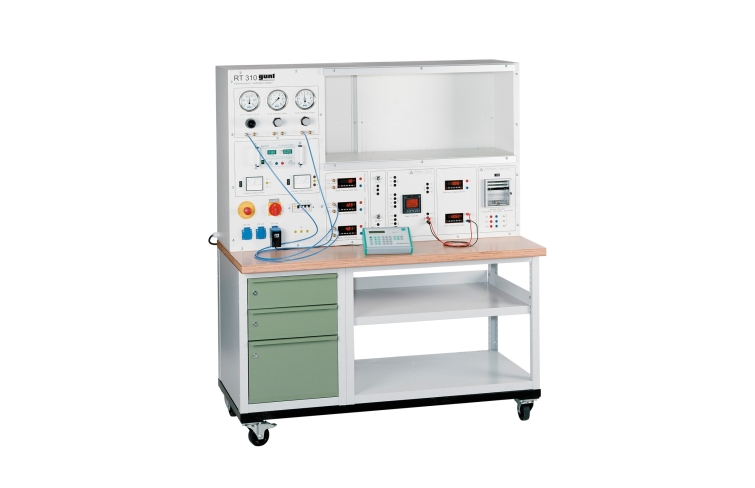

Kalibračná stanica sa používa pri skúmaní prenosového správania elektrických a pneumatických komponentov regulačnej slučky. Elektrické a pneumatické signály môžu byť generované na aktiváciu jednotlivých komponentov riadiacej slučky. Presná meracia technika uľahčuje záznam výstupných signálov z komponentov riadiacej slučky. Je tiež zabezpečené napájanie pomocného napájania potrebného pre mnohé komponenty riadiacej slučky.

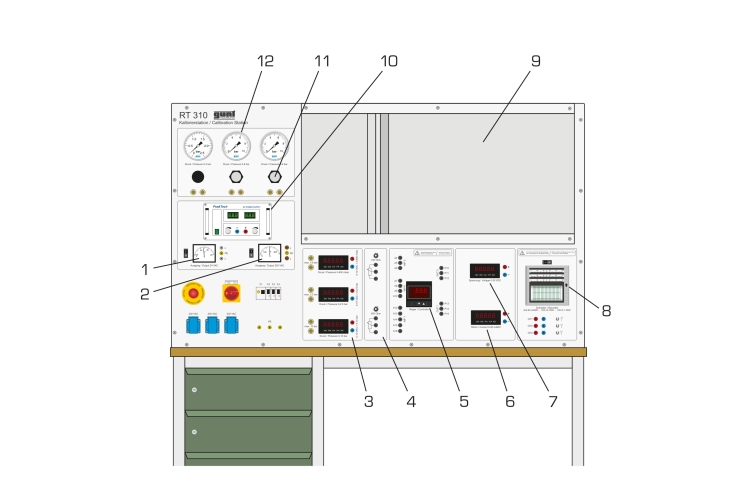

Súčasťou sú tri regulátory tlaku s manometrami na generovanie pneumatických signálov. Môžu byť tiež použité na napájanie komponentov pomocným napájaním. Ako zdroj jednosmerného napätia slúži napájací zdroj s nastaviteľným napätím a prúdom. Dva prepínateľné zdroje striedavého napätia dodávajú pomocnú energiu. Dva potenciometre možno použiť na simuláciu správania rôznych zariadení, ako sú odporové televysielače alebo motorizované ventily.
Na zaznamenávanie výstupných signálov z komponentov riadiacej slučky sú k dispozícii tri digitálne tlakomery, voltmeter, ampérmeter a 3-kanálový linkový zapisovač.

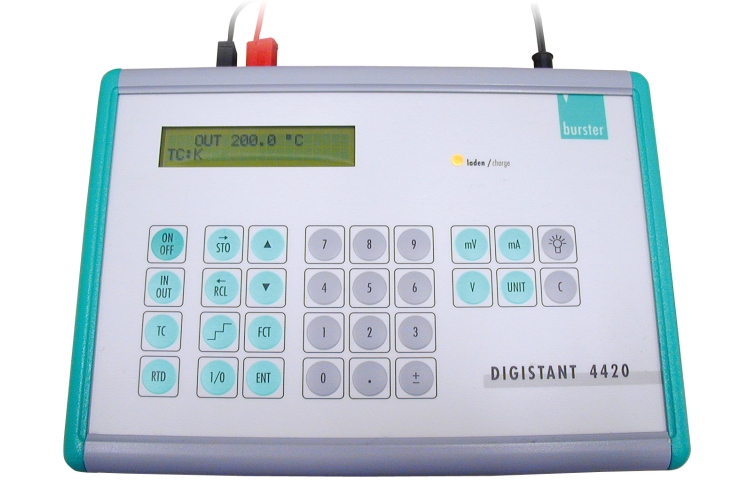

Priemyselný regulátor možno použiť na generovanie signálov vo forme funkcií a na meranie signálov. Má tri vstupné kanály a dva výstupné kanály, ktoré sú voľne konfigurovateľné. Samostatný vysoko kvalitný univerzálny kalibrátor ďalej zvyšuje praktickú hodnotu tejto jednotky. Kalibrátor umožňuje napríklad simuláciu výstupných signálov z termočlánkov a meranie výsledného výstupného signálu z pripojeného prevodníka.
Ako príslušenstvo sú k dispozícii rôzne komponenty regulačnej slučky, ako sú prevodníky, regulačné ventily a ovládače. Sú vložené do rámu kalibračnej stanice a spojené pomocou dodaných hadíc a káblov.
Objednávacie číslo: 080.31000
Špecifikácia
- skúmanie správania prevodovky a kalibrácia elektronických a pneumatických komponentov riadiacej slučky
- odosielanie a meranie pneumatických a elektrických signálov
- 3 regulátory tlaku s manometrami
- nastaviteľný napájací zdroj ako zdroj jednosmerného napätia
- 2 prepínateľné zdroje striedavého napätia s rôznymi napätiami
- 3 digitálne tlakomery s rôznymi rozsahmi merania
- 2 nastaviteľné potenciometre
- voľne konfigurovateľný priemyselný ovládač
- digitálny voltmeter
- digitálny ampérmeter
- 3-kanálový linkový záznamník s voľne voliteľnými meracími rozsahmi
- samostatný vysokokvalitný univerzálny kalibrátor napätia, prúdu, teploty a odporu
Technické dáta
3 regulátory tlaku
- 1x 0…2bar
- 2x 0…8bar
Napájací zdroj
- napätie: 0…30VDC
- prúd: 0…5A
2 zdroje striedavého napätia
- 24 VAC
- 230 VAC
2 potenciometre
- 0…100 Ω
- 0…500 Ω
Meracie rozsahy
- tlak:
- 0…0,6 bar
- 0…2,5 bar
- 0…10 barov
- napätie: 0…20VDC
- prúd: 0…20 mA
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
Rozmery a hmotnosť
DxŠxV: 1520x750x1800 mm
Hmotnosť: cca. 220 kg
Vyžaduje sa pre prevádzku
pripojenie stlačeného vzduchu: 6…8bar
Objednávacie číslo: 080.31000
