RT 710 Hydraulický servo systém

kompletný model riadiacej slučky hydraulického serva
polohové ovládanie s nastaviteľnými podmienkami zaťaženia
hydraulický valec s priamo namontovaným regulačným ventilom
uloženie tlmené vibráciami
elektronický servozosilňovač
Softvér GUNT vrátane osciloskopu a frekvenčného generátora

oboznámenie sa s režimom činnosti regulačnej slučky hydraulickej polohy s nastaviteľnými podmienkami zaťaženia
čítanie a pochopenie schém zapojenia
výmena pružín a nastavenie tlmiča
vplyv zaťaženia a tlaku systému na presnosť regulácie
vplyv konštánt zosilňovača na stabilitu uzavretej regulačnej slučky
zaznamenávanie frekvenčnej odozvy

1 tréner
1 softvér GUNT + kábel USB
1 sada príslušenstva
1 sada inštruktážneho materiálu

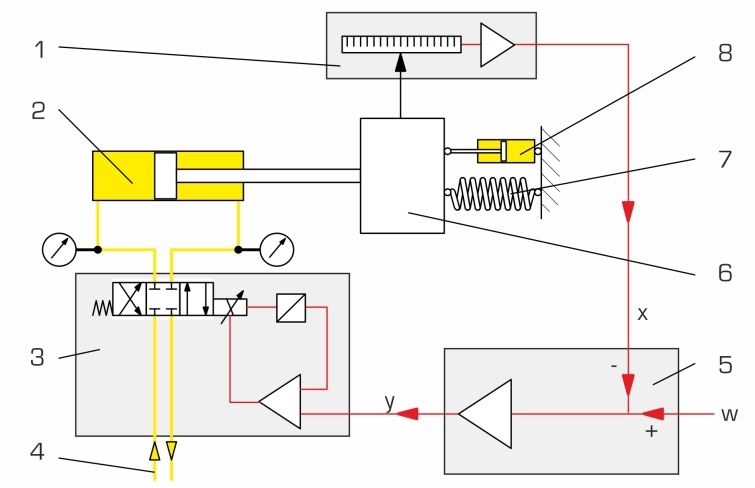

Servosystémy sú riadiace systémy s uzavretou slučkou. V mnohých priemyselných aplikáciách je často potrebné previesť malé mechanické pohyby na iné pohyby so zvýšenou silou. Hydraulické systémy sú obzvlášť vhodné pre aplikácie, kde sú potrebné veľké ovládacie sily. Jednotka RT 710 umožňuje detailné preskúmanie činnosti hydraulického servosystému. Vozík s hmotnosťou 50 kg je poháňaný hydraulickým valcom. Prídavné pružiny a nastaviteľný hydraulický tlmič umožňujú simuláciu statického a dynamického zaťaženia. Posun vozíka sa zisťuje pomocou potenciometrického snímača polohy a porovnáva sa s referenčnou premennou. Regulačná odchýlka je spracovaná v samostatnom servozosilňovači. V závislosti od smeru výchylky sa aktivuje riadiaci ventil v smere dopredu alebo dozadu, ktorý zase vytvára zodpovedajúci pohyb hydraulického valca a vozíka.

Všetky premenné môžu byť tiež zachytené ako napäťové signály. Softvér GUNT obsahuje okrem iného osciloskop, frekvenčný generátor a voltmeter. V dynamických procesoch môže byť napríklad signál posunutia znázornený na osciloskope. Prostredníctvom softvéru možno referenčnú premennú priviesť do systému aj vo forme napätia. To znamená, že s frekvenčným generátorom možno vykonať dynamické testy a zaznamenať frekvenčnú odozvu.

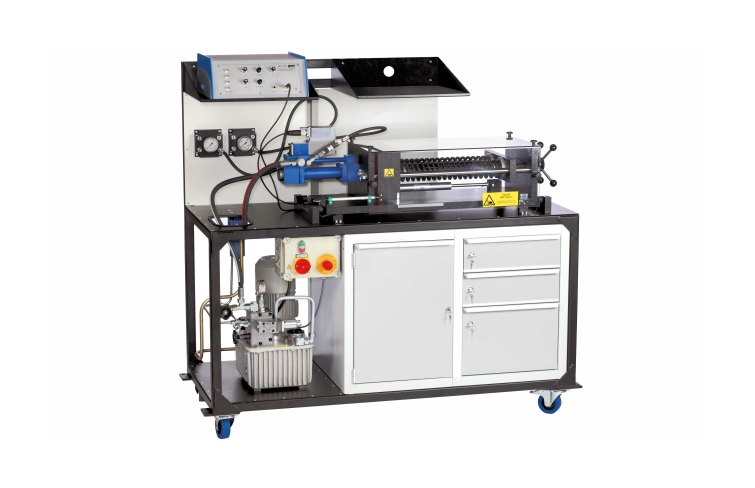

Trenažér je mobilná jednotka. Meracie prístroje je možné umiestniť do vstavanej skrinky.

Objednávacie číslo: 080.71000

Špecifikácia

samostatný tréningový systém kompletnej hydraulickej regulačnej slučky polohy s nastaviteľnými podmienkami zaťaženia
olejový okruh s hydraulickou jednotkou, hydraulickým akumulátorom, 2 manometrami, regulačným ventilom a hydraulickým valcom na pohyb váženého vozíka

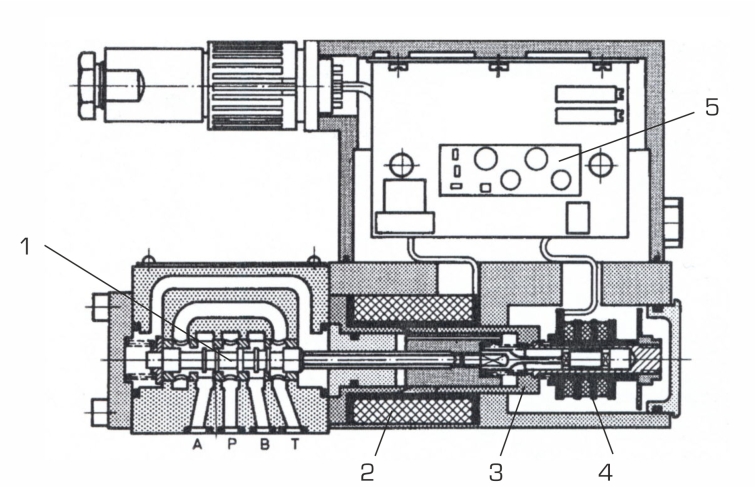

obsluha elektromagnetického riadiaceho ventilu na riadenie polohy servozosilňovačom
servozosilňovač s nastaviteľným zosilnením
všetky riadiace premenné dostupné ako napäťové signály
potenciometrický snímač posunu

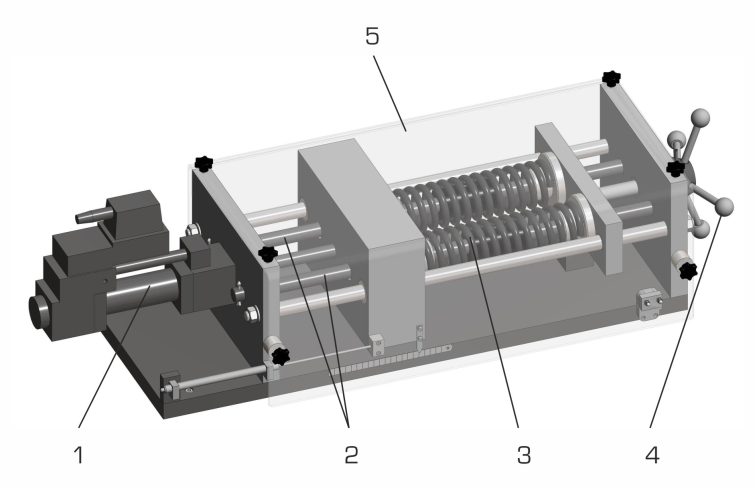

nastaviteľné podmienky zaťaženia na vozíku pomocou 2 pružín s ručným kolesom a nastaviteľným tlmením
vozík namontovaný na guľôčkovom ložisku s nízkym trením
pojazdný oceľový profilový vozík so vstavanou jednotkou
Softvér GUNT na zber dát cez USB pod Windows 10
