RT 701 Sada komponentov pre elektrohydrauliku
- kompletný školiaci systém poskytujúci experimentálny úvod do základov pneumatiky a elektropneumatiky – s PLC
- rozsah a konfigurácia experimentu na základe osvedčeného koncepčného kurzu vyvinutého Bundesinstitut für Berufsbildung ( BIBB ; Spolkový inštitút pre odborné vzdelávanie)
- 2 veľkoformátové kovové montážne panely pre rýchlu a bezpečnú montáž komponentov
- Pevná základná konštrukcia, mobilná, so zásuvkovým systémom na uskladnenie
- fyzikálne princípy pneumatiky a elektropneumatiky
- základy a pojmy používané v riadení procesov
- konštrukcia a funkcia pneumatických komponentov
- logické prvky, logický diagram
- viaccestné ventily, tlakové, uzatváracie a prietokové ventily
- ovládacie prvky so štartovacími a nastavovacími podmienkami (automatický/manuálny/jog režim)
- kontroly s okrajovými podmienkami
- riadenie smerovania a času (procesne a časovo riadené sekvencery)
- ovládacie prvky závislé od polohy
- riešenie problémov a uvedenie do prevádzky
1 tréningový systém, komplet
1 kompresor, napr. tichý
1 PLC so softvérom
1 sada inštruktážneho materiálu
RT 770 je plne vybavený školiaci systém so všetkými potrebnými komponentmi a pomôckami na uskutočnenie komplexného školiaceho kurzu základov pneumatického a elektropneumatického ovládania. Didaktická štruktúra kurzu vychádza z dlhodobo osvedčeného konceptu školenia BIBB . Okrem kurzových experimentov BIBB obsahuje RT 770 aj PLC (programovateľný logický ovládač).
Systém pozostáva zo štandardných priemyselných komponentov. Komponenty namontované na doske sú bezpečne pripevnené k montážnym panelom pomocou špeciálneho rýchloupínacieho systému. Montážna oblasť pozostáva z dvoch panelov, ktoré sú usporiadané v konfigurácii podobnej streche a môžu sa používať súčasne. Pneumatické a elektropneumatické okruhy sú konštruované pomocou pneumatických hadíc a laboratórnych káblov. Kompresor zásobuje experimenty stlačeným vzduchom.
Pevný vozík poskytuje prehľadné uloženie komponentov.
Dodáva sa rozsiahly balík literatúry a médií.
Objednávacie číslo: 080.77000
Špecifikácia
- komplexný trenažér na demonštráciu a cvičenia v pneumatike, elektropneumatike a PLC s
- 2 perforované kovové panely pre rýchle upevnenie komponentov
- štandardné priemyselné pneumatické a elektropneumatické komponenty
- rôzne viaccestné ventily, tlakové, uzatváracie a prietokové ventily
- elektrický koncový spínač, rôzne bezdotykové spínače, solenoidové ventily, signálna doska
- PLC s programovacím softvérom
- integrovaný napájací zdroj pre napájanie elektropneumatiky a PLC
- 2x jednotka údržby + blok rozdeľovača pre súčasné použitie oboch panelov
- hadice, káble a nástroje na zostavenie experimentov
- kompresor na prívod stlačeného vzduchu, napr. tichý
Technické dáta
2 montážne panely, DxV: 1100x700 mm každý
Kompresor
- hladina hluku: cca. 45 dB
- nádrž: 24L
- prietok: 50 l/min
- výkon: 32 l/min pri 8 baroch
- max. tlak: 8 bar
- Výkon motora: 0,34 kW
PLC s displejom
- vstupy: 8
- výstupy: 4
- EEPROM
- programovací softvér
Veľkosť komponentov: nominálna šírka 3
Pneumatická hadica: 4/2 mm
Napájací zdroj: 24VDC, 4A
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
Rozmery a hmotnosť
DxŠxV: 1530x750x1540 mm
Hmotnosť: cca. 160 kg
Vyžaduje sa pre prevádzku
Odporúča sa PC s Windows
Objednávacie číslo: 080.77000

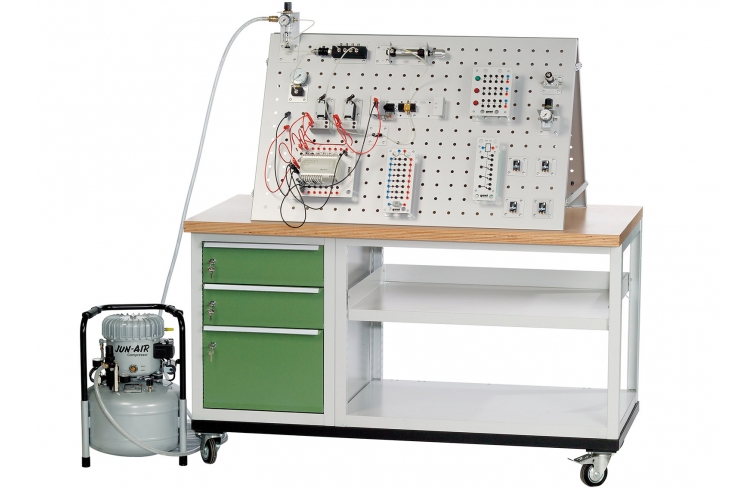

![RT 770: komponenty](/images/wissen_thumbs/379_en-GB.jpg)
![Návrh laboratória mechatroniky a automatizácie](/images/wissen_thumbs/249_en-GB.jpg)
![](/images/datasheet/1249/RT-770-Training-system-pneumatics-electro-pneumatics-and-PLC-products_list_small-gunt-1249-foto_totale.jpg)

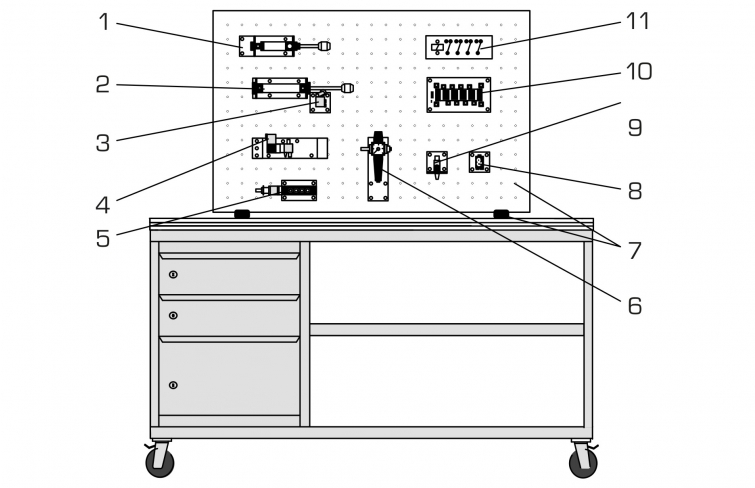

![1 valec, jednočinný, 2 valec, dvojčinný, 3 3/2-cestný ventil s valčekovou pákou, 4 3/2-cestný ventil, 5 rozdeľovací blok s ručným ventilom, 6 údržbová jednotka, 7 montážny panel, 8 dvojitý tlakový ventil (AND brána), 9 rýchloodvzdušňovací ventil, 10 sekvencér, 11 reléová doska](/images/datasheet/1249/RT-770-Training-system-pneumatics-electro-pneumatics-and-PLC-products_list_small-gunt-1249-zeichnung.jpg)

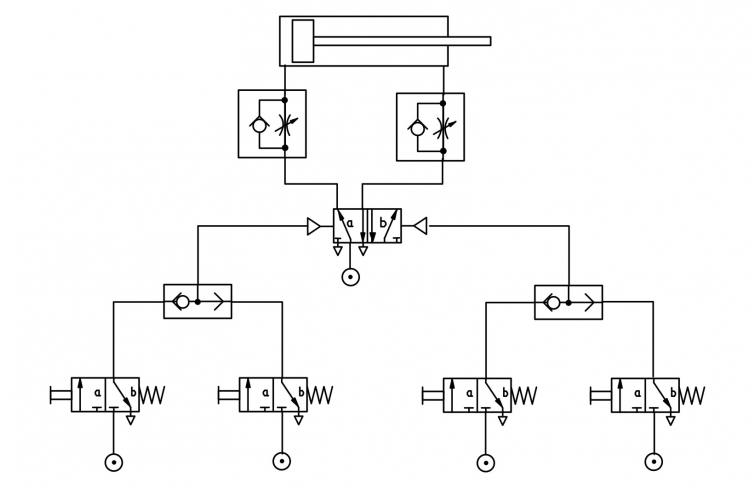

![Schéma zapojenia experimentálneho nastavenia pre logický prvok OR](/images/datasheet/1249/RT-770-Training-system-pneumatics-electro-pneumatics-and-PLC-products_list_small-gunt-1249-zeichnung_einzelheit_1.jpg)

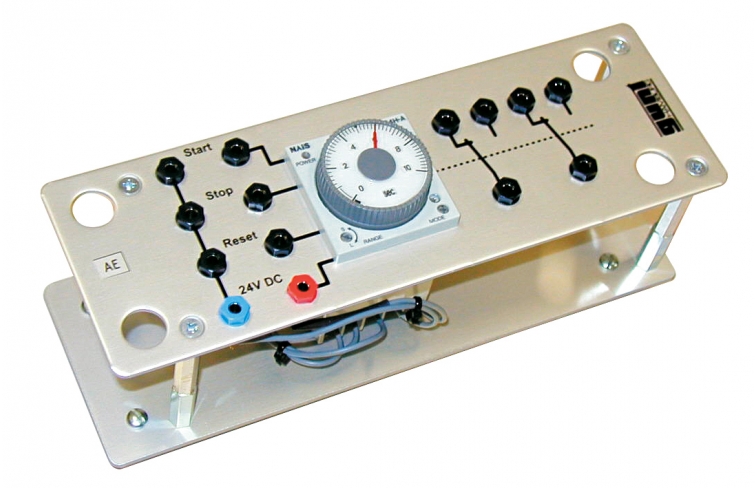

![Reléová doska](/images/datasheet/1249/RT-770-Training-system-pneumatics-electro-pneumatics-and-PLC-products_list_small-gunt-1249-zeichnung_einzelheit_2.jpg)
