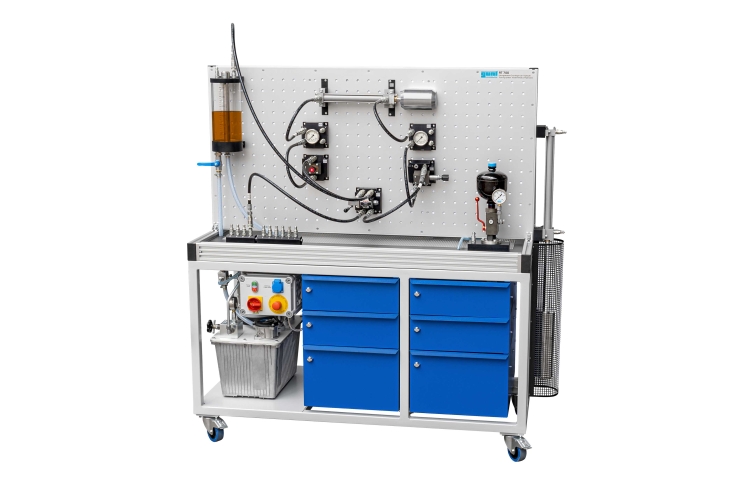

RT 700 Tréningový systém: základy hydrauliky
- kompletný školiaci systém poskytujúci experimentálny úvod do základov hydrauliky
- experimentálny rozsah a konfigurácia na základe osvedčeného koncepčného kurzu vyvinutého Bundesinstitut für Berufsbildung ( BIBB ; Spolkový inštitút pre odborné vzdelávanie)
- veľkoformátový kovový montážny panel pre rýchlu a bezpečnú montáž komponentov
- pevná základná konštrukcia s odkvapkávacou miskou na olej, pohonnou jednotkou a systémom skladovania komponentov
- komplexný experimentálny úvod do základov hydraulického pohonu a riadiacej techniky
- zoznámenie sa s pojmami a symbolmi
- znázornenie hydraulických obvodov
- pohonná jednotka
- viaccestné ventily a pohony
- uzatváracie a prietokové ventily
- tlakové ventily a tlakové spínače
- hydraulické akumulátory
- aplikačné obvody
- uvedenie do prevádzky a údržba
1 tréningový systém, komplet
1 sada inštruktážneho materiálu
voliteľné
Elektrohydraulika súpravy komponentov RT 701
RT 700 je plne vybavený školiaci systém so všetkými potrebnými komponentmi a pomôckami na uskutočnenie komplexného školiaceho kurzu v základoch hydraulických ovládacích prvkov. Didaktická štruktúra kurzu vychádza z dlhodobo zavedenej koncepcie BIBB vzdelávania v hydrotechnike pohonov.
Centrálnym prvkom jednotky je veľký montážny panel. Tu je možné jednoducho zostaviť dva rôzne okruhy pomocou položiek zo súpravy moderných štandardných priemyselných komponentov a spojovacích hadíc. Špeciálny rýchloupínací systém zaisťuje bezpečné pripevnenie všetkých komponentov. Spoje komponentov smerujú von, aby sa umožnilo jednoduché prepojenie pomocou rýchlospojok. Odkvapkávacia miska na olej je umiestnená pod celou šírkou montážneho panelu. V robustnej mobilnej základnej jednotke je umiestnená pohonná jednotka a elektrická spínacia skrinka. Do zásuviek a skriniek je dostatok miesta pre všetky systémové komponenty.
Objednávacie číslo: 080.70000
Špecifikácia
- školiaci systém poskytujúci úvod do základov hydraulického riadiaceho inžinierstva, koncept BIBB
- perforovaný kovový panel pre rýchle upevnenie komponentov
- miska na odkvapkávanie oleja
- štandardné priemyselné hydraulické komponenty
- rôzne viaccestné ventily, obmedzovacie, kontrolné, obmedzovacie, prietokové a spätné ventily
- hydromotor
- membránový akumulátor
- zaťažený piest s krytom
- tlakové hadice so samozatváracími rýchlospojkami
- pohonná jednotka so zubovým čerpadlom
Technické dáta
Montážny panel
- DxV: 1420 x 700 mm
Pohonná jednotka
- so zubovým čerpadlom
- pracovný tlak: 100 bar
- prietok: 4 cm 3 na otáčku
- výkon: 1,5kW
- rýchlosť: 1500 min -1
Kapacita olejovej nádrže
- 25L
Meracia nádrž
- 3L, priehľadné
Membránový akumulátor
- 1 l
- otvárací tlak: 140 bar
Tlakové hadice
- typ 1SN DN 6
- max. 225 barov
Tlačidlo núdzového vypnutia
230V, 60Hz, 3 fázy
400V, 50Hz, 3 fázy
400V, 60Hz, 3 fázy
Rozmery a hmotnosť
DxŠxV: 1665x705x1725 mm
Hmotnosť: cca. 450 kg
Objednávacie číslo: 080.70000
![RT 700: komponenty](/images/wissen_thumbs/378_en-GB.jpg)
![Návrh laboratória mechatroniky a automatizácie](/images/wissen_thumbs/249_en-GB.jpg)

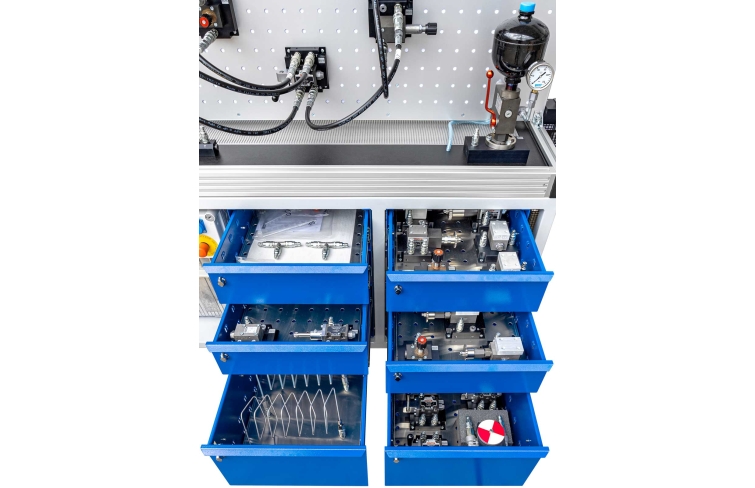

![Pohľad do zásuviek](/images/datasheet/1245/RT-700-Training-system-fundamentals-of-hydraulics-products_list_small-gunt-1245-add_1.jpg)
![Elektrohydraulika súpravy komponentov RT 701](/images/datasheet/1245/RT-700-RT-701-Components-set-electrohydraulics-products_list_small-gunt-1245-foto_totale.jpg)
![](/images/datasheet/1245/RT-700-Training-system-fundamentals-of-hydraulics-products_list_small-gunt-1245-foto_totale.jpg)

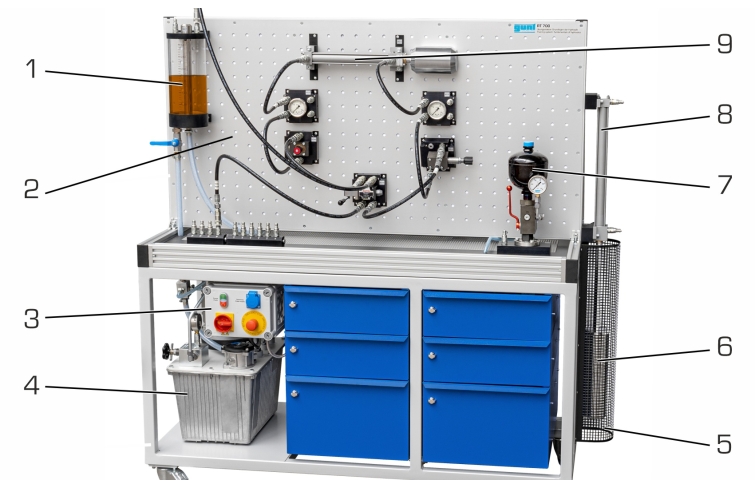

![1 odmerná nádrž, 2 montážny panel, 3 spínacia skrinka, 4 pohonná jednotka so zubovým čerpadlom, 5 ochranná mriežka, 6 závažie, 7 membránový akumulátor, 8 naložený valec, 9 diferenčný valec](/images/datasheet/1245/RT-700-Training-system-fundamentals-of-hydraulics-products_list_small-gunt-1245-zeichnung.jpg)

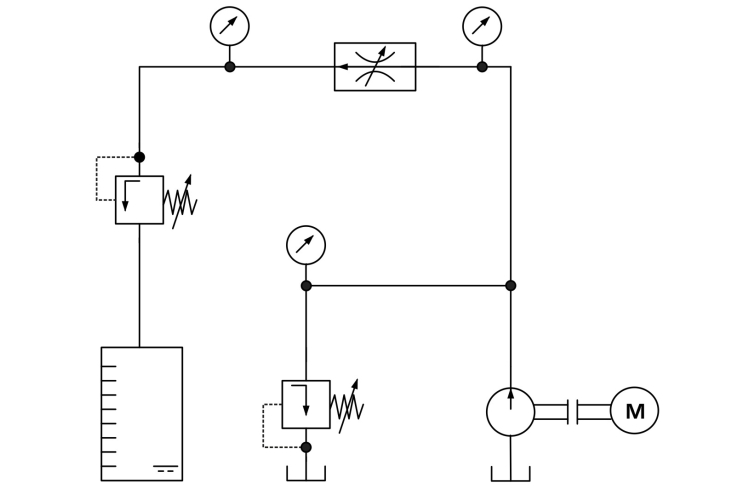

![Schéma zapojenia experimentálneho nastavenia pre dvojcestný regulačný ventil prietoku](/images/datasheet/1245/RT-700-Training-system-fundamentals-of-hydraulics-products_list_small-gunt-1245-zeichnung_einzelheit_1.jpg)

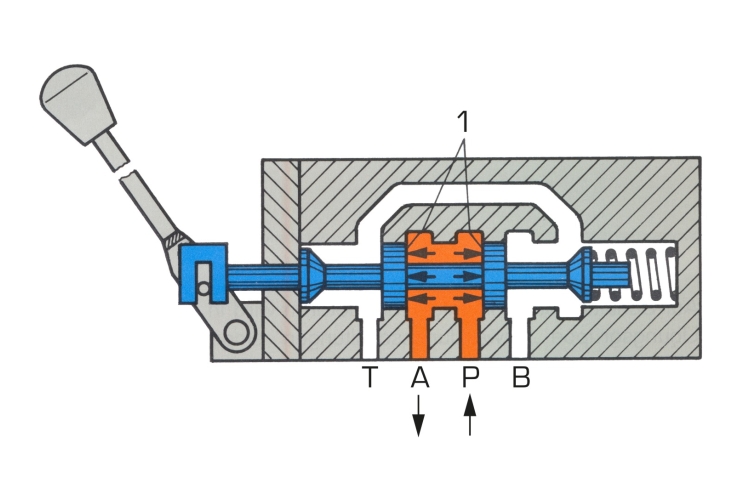

![Rez 4/2-cestného ventilu: 1 riadiaci piest, silovo vyrovnaný](/images/datasheet/1245/RT-700-Training-system-fundamentals-of-hydraulics-products_list_small-gunt-1245-zeichnung_einzelheit_2.jpg)
