FL 100 Tréningový systém tenzometra

základný úvod do merania pomocou tenzometrov
skúšobné tyče na ťah, ohyb a krútenie s tenzometrickými meracími bodmi ako plný mostík
univerzálny 1-kanálový merací zosilňovač

základy merania pomocou tenzometrov

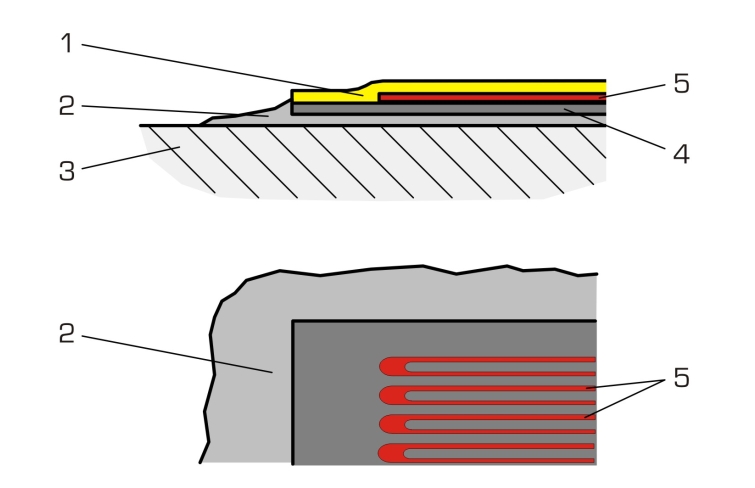

typy tenzometrov a aplikačné techniky
výpočet mechanických deformácií v ťahu, ohybe a krútení
korelácia medzi mechanickým namáhaním a elektrickým odporom v tenzometri
s FL 100.01 , FL 100.02 , FL 100.03 : stanovenie modulu pružnosti pre rôzne materiály z nameraných údajov skúšky ťahom

1 rám
3 tenzometrické skúšobné vzorky
2 sady závaží
2 imbusové kľúče
1 merací zosilňovač s tenzometrickým prepojovacím káblom
1 úložný systém s penovou vložkou
1 sada inštruktážneho materiálu

voliteľné

FL 100.01 Napínacia tyč, mosadz
FL 100.02 Napínacia lišta, meď
FL 100.03 Napínacia tyč, hliník

Tenzometre sa vo veľkej miere používajú v senzorových systémoch na detekciu síl, momentov a deformácií.

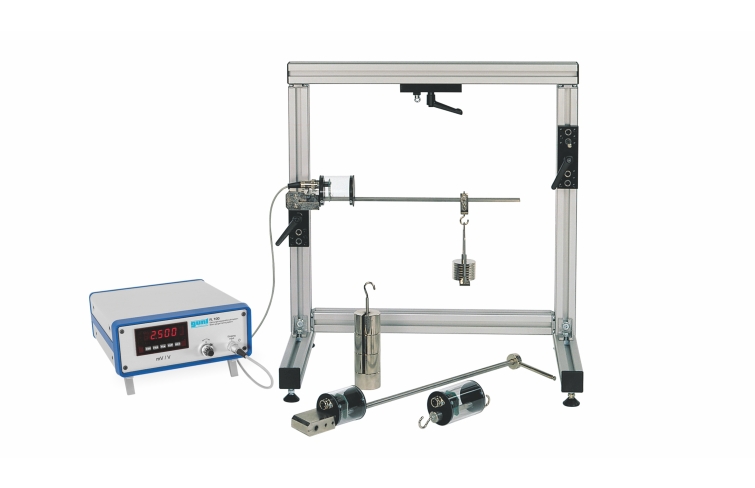

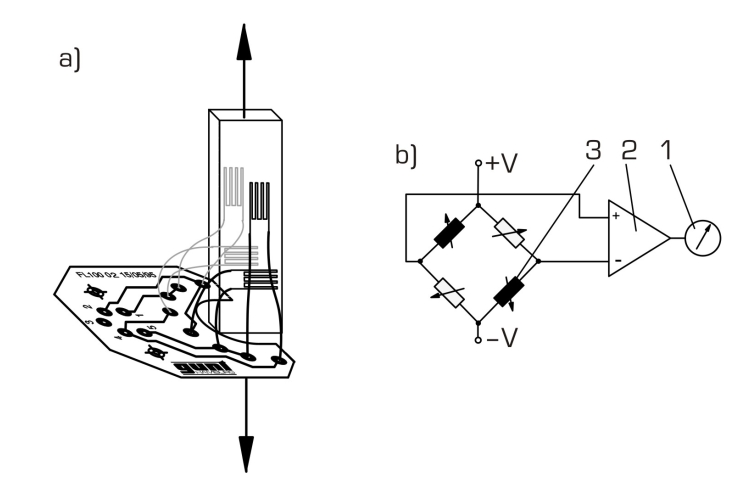

Experimentálna jednotka FL 100 poskytuje široký úvod do základov merania pomocou tenzometrov. Tri skúšobné vzorky na ťah, ohyb a krútenie sú vybavené štyrmi meracími bodmi tenzometra. Tenzometre sú zapojené do celého mostíka. Vzorky sa vkladajú postupne, čo umožňuje sekvenčné monitorovanie odčítania napätia.

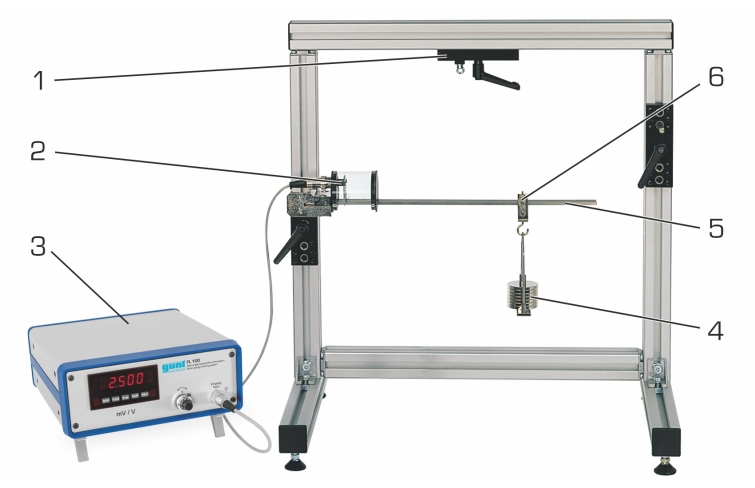

Vzorky sa dajú rýchlo a presne vložiť do rámu. Merací rozsah tenzometra je chránený krytom z plexiskla, vďaka čomu je dobre viditeľný aj pre účely kontroly. Merací zosilňovač dodáva napájacie napätie mostíka a zobrazuje „rozladenie mosta“ digitálne v hodnotách napätia. Digitálny displej je vybavený aj funkciou nulového vyváženia, ktorá umožňuje ľubovoľné predpätie.

Rôzne prvky experimentu sú prehľadne usporiadané a bezpečne uložené v úložnom systéme.

Ako príslušenstvo sú k dispozícii tri prídavné napínacie tyče z mosadze ( FL 100.01 ), medi ( FL 100.02 ) a hliníka ( FL 100.03 ), ktoré umožňujú experimentálne zistiť modul pružnosti.

Objednávacie číslo: 021.10000

Špecifikácia

experimentálna jednotka skúmajúca základy tenzometrického merania
ťahové, ohybové a torzné skúšky, každá s tenzometrickými meracími bodmi v plnom mostovom okruhu
oblasti aplikácie tenzometra chránené krytom z plexiskla
oceľové skúšobné telesá
merací zosilňovač so 4-miestnym digitálnym displejom
rám na umiestnenie meraných predmetov
stanovenie modulu pružnosti na rôznych materiáloch pomocou meracích predmetov FL 100.01 , FL 100.02 , FL 100.03
úložný systém na uloženie komponentov
