RT 380 Optimalizácia regulačných slučiek
- oboznámenie sa s priemyselným regulátorom
- digitálny ovládač s voľne voliteľnými parametrami
- simulácia riadených systémov
- konfiguračný softvér
- základná koncepcia priemyselného regulátora
- úrovne ovládania operátora
- úroveň parametrov
- úroveň konfigurácie
- osvojenie si základnej terminológie a metód riadenia procesov
- statická a dynamická prenosová funkcia
- kroková odozva
- krok referenčnej premennej
- uzavretá regulačná slučka
- nastavenie parametrov regulátora
- nastavenie vstupných a výstupných kanálov
- škálovanie displejov
- pomocou konfiguračných nástrojov na báze PC
1 experimentálna jednotka
1 konfiguračný softvér + USB kábel
1 sada laboratórnych káblov
1 sada inštruktážneho materiálu
voliteľné
WP 300.09 Laboratórny vozík

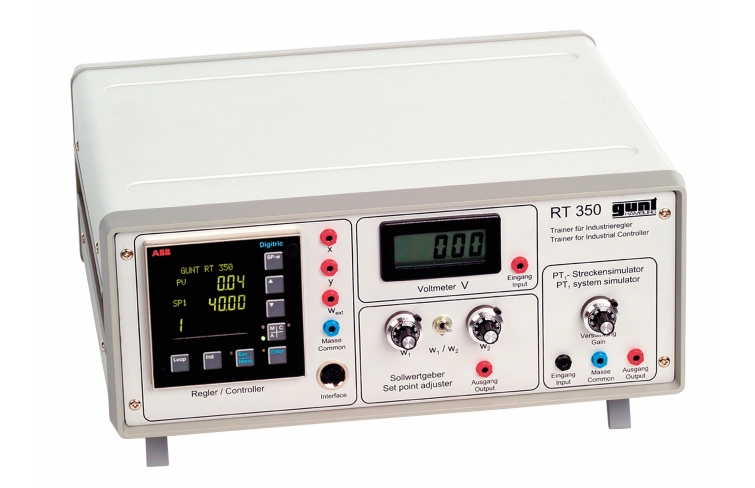

Táto experimentálna jednotka oboznamuje študentov s obsluhou a funkciou najmodernejšieho priemyselného regulátora.
Regulátor má voľne prístupné vstupy a výstupy. Definované vstupné úrovne a skokové signály možno vytvoriť pomocou generátora signálu. Na meranie vstupných a výstupných signálov sa používa digitálny voltmeter. Simuluje sa jednoduché oneskorenie prvého rádu, aby bolo možné preskúmať odozvu a stabilitu uzavretej regulačnej slučky. Všetky signály sú prístupné cez laboratórne konektory, takže je možné použiť štandardný x/y plotter alebo linkový záznamník. Týmto ovládačom je možné ovládať aj modely externého riadeného systému. Okrem manuálnej konfigurácie a nastavenia parametrov pomocou tlačidiel je možné regulátor konfigurovať (dodávaný konfiguračný softvér) z PC cez USB .
Objednávacie číslo: 080.35000
Špecifikácia
- experimentálna jednotka pre priemyselné regulátory
- digitálny ovládač, konfigurovateľný
- generátor signálu s potenciometrom
- digitálny voltmeter
- simulátor systému riadeného oneskorením prvého rádu
- všetky premenné dostupné ako analógové signály na laboratórnych konektoroch
- konfiguračný softvér; softvér cez USB pod Windows 10
Technické dáta
Ovládač
- konfigurovateľné ako P, PI alebo PID regulátor
- proporcionálny zisk X p : 0…999,9 %
- integrálny akčný čas T n : 0…3600 s
- derivačný čas Tv : 0…1200s
- 2 vstupy, 1 výstup
Voltmeter
- merací rozsah: 0…20V
- rozlíšenie: 10mV
Generátor referenčných premenných
- 2 voliteľné napätia
- výstupné napätie: 0…10V
Simulátor riadeného systému
- typ riadeného systému: oneskorenie prvého rádu
- časová konštanta: 20s
- zosilnenie riadeného systému: 1…10
- procesné premenné ako analógové signály: 0…10V
Pripojenie externých prístrojov (napr. osciloskop, linkový záznamník) cez laboratórne konektory
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 370x330x150 mm
Hmotnosť: cca. 5 kg
Vyžaduje sa pre prevádzku
Odporúča sa PC s Windows
Objednávacie číslo: 080.35000
![Návrh laboratória mechatroniky a automatizácie](/images/wissen_thumbs/249_en-GB.jpg)
![WP 300.09 Laboratórny vozík](/images/datasheet/1111/RT-350-WP-300.09-Laboratory-trolley-products_list_small-gunt-1111-foto_totale.jpg)
![](/images/datasheet/1111/RT-350-Operation-of-industrial-controllers-products_list_small-gunt-1111-foto_totale.jpg)

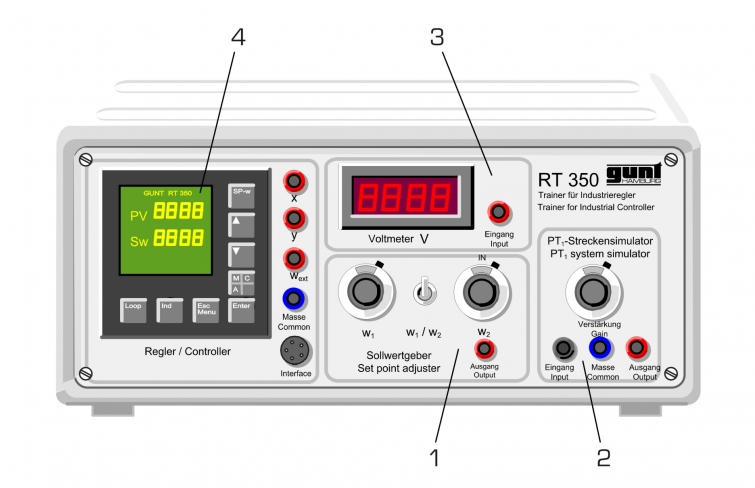

![1 signálový generátor s prepínačom medzi dvomi preddefinovanými úrovňami, 2 prvý rádový systémový simulátor riadený oneskorením s nastaviteľným ziskom, 3 digitálny voltmeter, 4 ovládač](/images/datasheet/1111/RT-350-Operation-of-industrial-controllers-products_list_small-gunt-1111-zeichnung.jpg)

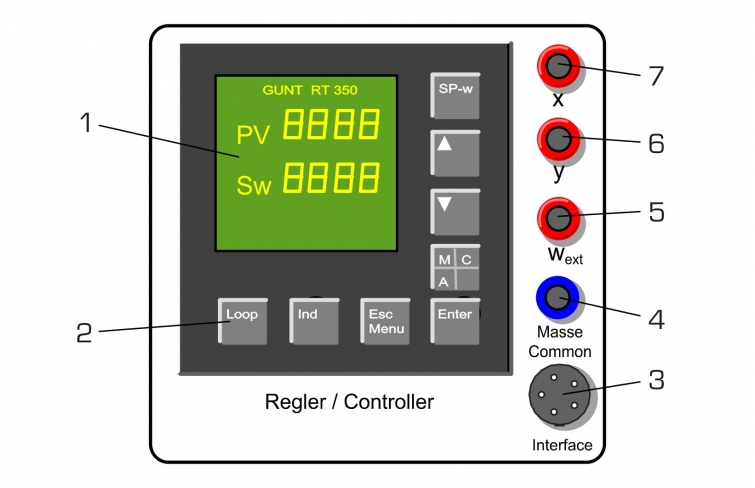

![Ovládač: 1 LC displej, 2 ovládacie tlačidlá, 3 konfiguračné rozhranie, 4 uzemňovacie pripojenie, 5 vstupov referenčnej premennej, 6 výstupov s manipulačnými premennými, 7 riadených variabilných vstupov](/images/datasheet/1111/RT-350-Operation-of-industrial-controllers-products_list_small-gunt-1111-zeichnung_einzelheit_1.jpg)

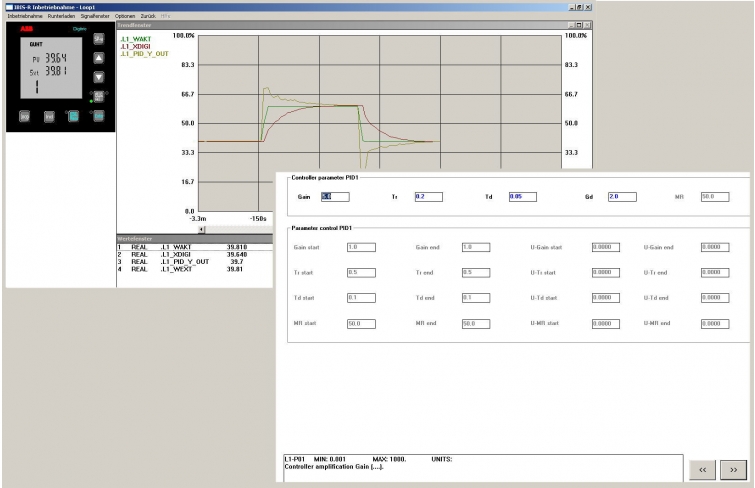

![Konfiguračný softvér s oknom časového denníka a výberom parametrov](/images/datasheet/1111/RT-350-Operation-of-industrial-controllers-products_list_small-gunt-1111-zeichnung_einzelheit_2.jpg)
