RT 634 Demonštračná jednotka: ovládanie tlaku
- experimentálny úvod do riadiacej techniky na príklade riadenia tlaku
- konštrukcia systému s komponentmi bežne používanými v priemysle
- digitálny ovládač s voľne voliteľnými parametrami: P, I, D a všetky kombinácie
- Voliteľný softvér kontroly a riadenia RT 650.40 cez USB
- základy riadiaceho inžinierstva
- najnovšie komponenty priemyselnej riadiacej techniky: ovládače, prevodníky, akčné členy
- obsluha a nastavenie parametrov multifunkčného digitálneho regulátora: napr. nastavenie parametrov ako P, PI a PID regulátor
- skúmanie rušenia a kontrolná odozva
- vplyv rôznych parametrov regulátora na stabilitu a kvalitu regulácie
- skúmanie vlastností otvorenej a uzavretej regulačnej slučky
- spracovanie procesných premenných pomocou externého zariadenia, napr. plotra alebo osciloskopu
- spolu s príslušenstvom RT 650.40 : oboznámenie sa so softvérom SKR a jeho používanie
1 experimentálna jednotka
1 sada laboratórnych káblov
1 sada inštruktážneho materiálu
voliteľné
WP 300.09 Laboratórny vozík
Softvér kontroly a kontroly RT 650.40 pre sériu RT 614 - RT 674
Táto experimentálna jednotka poskytuje komplexný experimentálny úvod do základov regulačnej techniky na príklade regulácie tlaku.

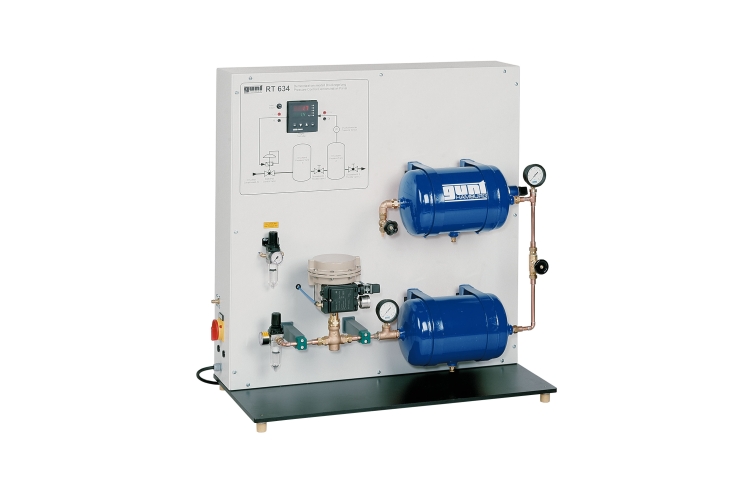

Všetky komponenty sú prehľadne rozložené na zvislom prednom paneli. Veľkoformátová schéma procesu poskytuje pomôcku na pochopenie. Riadený systém je ovládaný stlačeným vzduchom, ktorý musí zabezpečiť laboratórium. Použitie dvoch in-line tlakových nádrží umožňuje zostaviť riadený systém 2. rádu. Rušenie môže byť generované striedavým nasávaním vzduchu pomocou ručne ovládaného ventilu. Obidve tlakové nádoby sú vybavené manometrami. Tlakový senzor meria tlak. Použitý regulátor je najmodernejší digitálny priemyselný regulátor. Akčný člen v regulačnej slučke je elektropneumatický regulačný ventil. Riadená premenná X a ovládacia premenná Y môžu byť odpočúvané ako analógové signály na laboratórnych konektoroch. To umožňuje pripojenie externého záznamového zariadenia, ako je ploter alebo osciloskop.
Ako príslušenstvo je k dispozícii prístrojový a riadiaci softvér ( RT 650.40 ) s modulom rozhrania ( USB ). To umožňuje reprezentovať kľúčové procesné premenné a vykonávať riadiace funkcie.
Objednávacie číslo: 080.63400
Špecifikácia
- experimentálna jednotka pre experimenty riadiacej techniky
- tlaková regulácia riadeného systému 2. rádu s 2 tlakovými nádobami
- meranie tlaku snímačom tlaku
- generovanie poruchových premenných ihlovým ventilom
- 2 manometre
- regulačný ventil: elektropneumatický regulačný ventil
- digitálny priemyselný regulátor, parametrizovateľný ako P, PI alebo PID regulátor
- veľká schéma procesu na prednom paneli
- procesné premenné X a Y prístupné ako analógové signály cez laboratórne konektory
Technické dáta
Prevádzkový tlak: 6 bar
Tlakové nádrže
- kapacita: 10L
- tlak: max. 10 bar
Tlakový senzor: 0…6bar
2x manometre: 0…10bar
Elektropneumatický regulačný ventil
- referenčná premenná: 4…20 mA
- nominálny zdvih ventilu: 6 mm
Regulátor: parametrizovateľný ako P, PI alebo PID regulátor
Procesné premenné ako analógové signály: 0…10V
Pripojenie externých záznamových zariadení (napr. osciloskop, linkový záznamník) cez laboratórne konektory
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1000x500x1070 mm
Hmotnosť: cca. 57 kg
Vyžaduje sa pre prevádzku
Pripojenie stlačeného vzduchu: 7…10 bar
Objednávacie číslo: 080.63400
![Riadiaca technika od základnej po pokročilú](/images/wissen_thumbs/507_en-GB.jpg)
![WP 300.09 Laboratórny vozík](/images/datasheet/1217/RT-634-WP-300.09-Laboratory-trolley-products_list_small-gunt-1217-foto_totale.jpg)
![Softvér kontroly a kontroly RT 650.40 pre sériu RT 614 – RT 674](/images/datasheet/1217/RT-634-RT-650.40-IC-software-for-RT-614--RT-674-series-products_list_small-gunt-1217-foto_totale.png)
![](/images/datasheet/1217/RT-634-Pressure-control-demonstration-unit-products_list_small-gunt-1217-foto_totale.jpg)

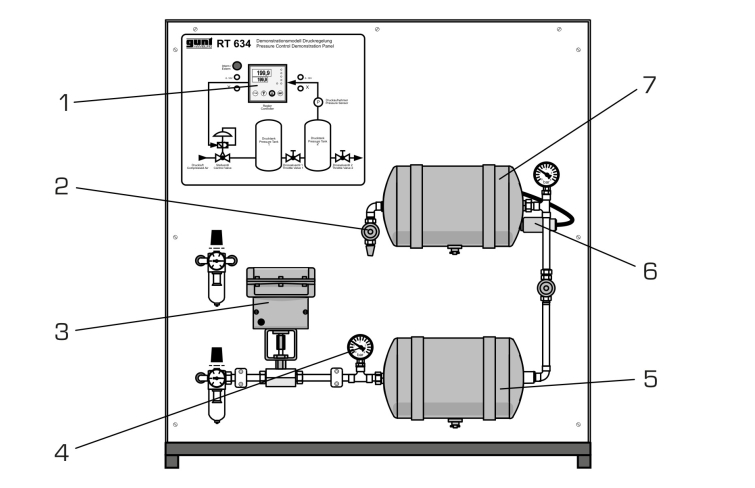

![1 ovládač, 2 ihlový ventil s tlmičom hluku pre nasávanie vzduchu, 3 regulačný ventil, 4 manometer, 5 tlaková nádoba, 6 senzorov tlaku, 7 tlakových nádrží](/images/datasheet/1217/RT-634-Pressure-control-demonstration-unit-products_list_small-gunt-1217-zeichnung.jpg)

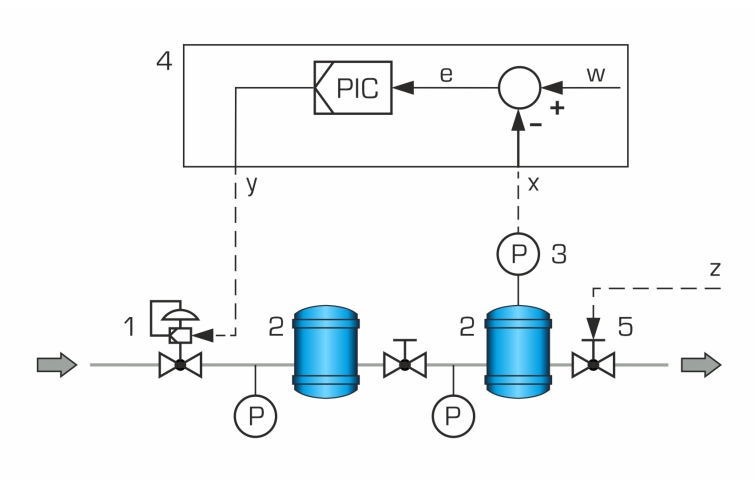

![1 pohon: regulačný ventil, 2 riadený systém: tlaková nádoba, 3 merací prvok: snímač tlaku, 4 digitálny priemyselný regulátor, 5 generuje poruchové veličiny cez ihlový ventil; x regulovaná veličina: tlak, y ovládaná veličina: stupeň otvorenia regulačného ventilu, ktorý priamo ovplyvňuje prívod stlačeného vzduchu, z poruchová veličina: stupeň otvorenia ihlového ventilu, w referenčná veličina: vstupné hodnoty, e regulačná odchýlka, P tlak](/images/datasheet/1217/RT-634-Pressure-control-demonstration-unit-products_list_small-gunt-1217-zeichnung_einzelheit_1.jpg)

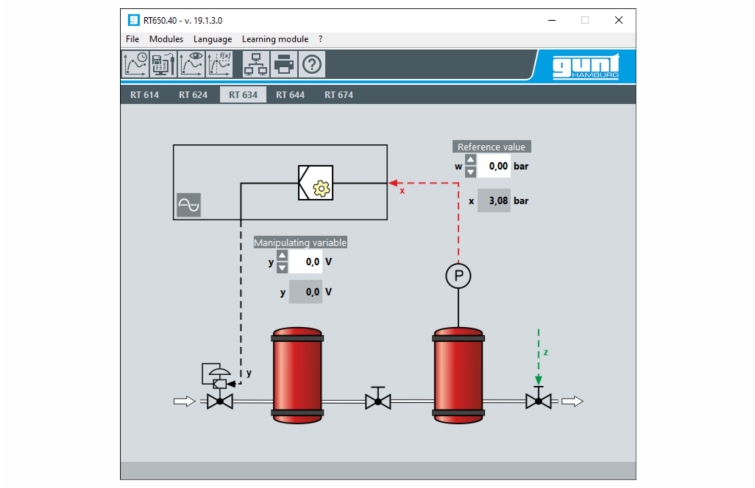

![Snímka obrazovky voliteľného softvéru kontroly a riadenia RT 650.40](/images/datasheet/1217/RT-634-Pressure-control-demonstration-unit-products_list_small-gunt-1217-zeichnung_einzelheit_2.jpg)
