RT 624 Demonštračná jednotka: ovládanie prietoku
- experimentálny úvod do riadiaceho inžinierstva s použitím príkladu riadenia toku
- konštrukcia systému s komponentmi bežne používanými v priemysle
- digitálny ovládač s voľne voliteľnými parametrami: P, I, D a všetky kombinácie
- voliteľný softvér I&C RT 650.40 cez USB
- základy riadiaceho inžinierstva
- najnovšie komponenty priemyselnej riadiacej techniky: ovládače, prevodníky, akčné členy
- obsluha a nastavenie parametrov multifunkčného digitálneho regulátora: napr. nastavenie parametrov ako P, PI a PID regulátor
- skúmanie rušenia a kontrolná odozva
- vplyv rôznych parametrov regulátora na stabilitu a kvalitu regulácie
- skúmanie vlastností otvorenej a uzavretej regulačnej slučky
- spracovanie procesných premenných pomocou externého zariadenia, napr. plotra alebo osciloskopu
- spolu s príslušenstvom RT 650.40 : oboznámenie sa so softvérom SKR a jeho používanie
1 experimentálna jednotka
1 sada laboratórnych káblov
1 sada inštruktážneho materiálu
voliteľné
Softvér kontroly a kontroly RT 650.40 pre sériu RT 614 - RT 674
WP 300.09 Laboratórny vozík
Táto experimentálna jednotka poskytuje komplexný experimentálny úvod do základov riadiaceho inžinierstva na príklade riadenia toku.
Všetky komponenty sú prehľadne rozložené na zvislom prednom paneli. Veľkoformátová schéma procesu poskytuje pomôcku na pochopenie. Čerpadlo dodáva vodu zo zásobnej nádrže do potrubnej časti. Prietok sa meria snímačom lopatkového kolesa. Priehľadný rotameter umožňuje veľmi jasné sledovanie procesu riadenia. Použitý regulátor je najmodernejší digitálny priemyselný regulátor. Akčný člen v regulačnej slučke je elektrický regulačný ventil. Guľový ventil v časti potrubia umožňuje generovanie definovaných rušivých premenných. Riadená premenná X a ovládacia premenná Y môžu byť odpočúvané ako analógové signály na laboratórnych konektoroch. To umožňuje pripojenie externého záznamového zariadenia, ako je ploter alebo osciloskop.
Ako príslušenstvo je k dispozícii prístrojový a riadiaci softvér ( RT 650.40 ) s modulom rozhrania ( USB ). To umožňuje reprezentovať kľúčové procesné premenné a vykonávať riadiace funkcie.
Objednávacie číslo: 080.62400
Špecifikácia
- experimentálna jednotka pre experimenty riadiacej techniky
- regulácia prietoku v časti potrubia
- rotameter na vizualizáciu prietoku
- meranie prietoku pomocou lopatkového snímača
- generovanie rušivých premenných guľovým ventilom so stupnicou na výstupe potrubnej časti
- regulačný ventil: elektrický regulačný ventil
- digitálny priemyselný regulátor, parametrizovateľný ako P, PI alebo PID regulátor
- veľká schéma procesu na prednom paneli
- procesné premenné X a Y prístupné ako analógové signály cez laboratórne konektory
Technické dáta
Zásobník
- nehrdzavejúca oceľ
- kapacita: 15L
Čerpadlo, 3-stupňové
- príkon: 90W
- max. prietok: 83 l/min
- max. hlava: 6m
Senzor lopatkového kolesa: 3…50 l/min
Otáčky: 160…1600L/h
Elektrický regulačný ventil: Kvs: 5,7m 3 /h
Regulátor je možné parametrizovať ako P, PI alebo PID regulátor
Procesné premenné ako analógové signály: 0…10V
Pripojenie externých záznamových zariadení (napr. osciloskop, linkový záznamník) cez laboratórne konektory
230V, 50Hz, 1 fáza; 230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza; UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1000x500x1070 mm
Hmotnosť: cca. 72 kg
Objednávacie číslo: 080.62400
![Riadiaca technika od základnej po pokročilú](/images/wissen_thumbs/507_en-GB.jpg)
![Softvér kontroly a kontroly RT 650.40 pre sériu RT 614 – RT 674](/images/datasheet/1214/RT-624-RT-650.40-IC-software-for-RT-614--RT-674-series-products_list_small-gunt-1214-foto_totale.png)
![WP 300.09 Laboratórny vozík](/images/datasheet/1214/RT-624-WP-300.09-Laboratory-trolley-products_list_small-gunt-1214-foto_totale.jpg)

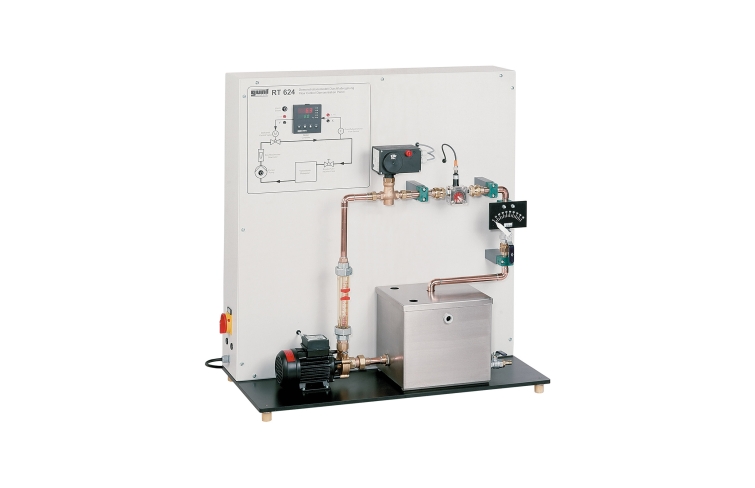

![Na obrázku je znázornená podobná jednotka](/images/datasheet/1214/RT-624-Flow-control-demonstration-unit-products_list_small-gunt-1214-foto_totale.jpg)

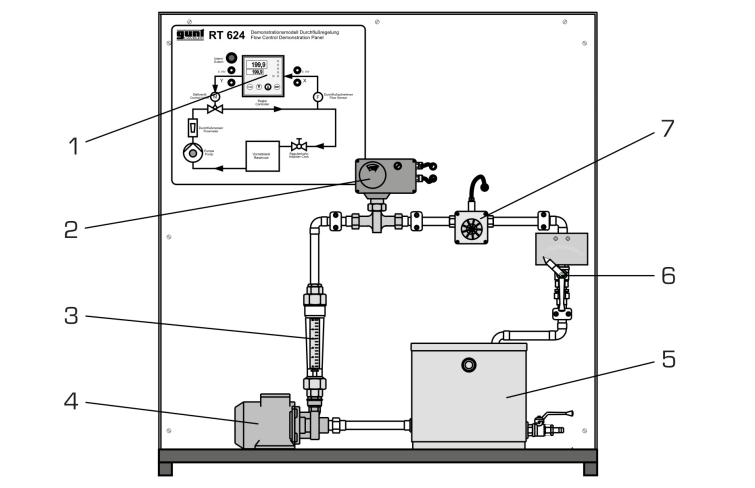

![1 ovládač, 2 regulačný ventil, 3 rotameter, 4 čerpadla, 5 zásobník, 6 guľový ventil so stupnicou, 7 senzor lopatkového kolesa](/images/datasheet/1214/RT-624-Flow-control-demonstration-unit-products_list_small-gunt-1214-zeichnung.jpg)

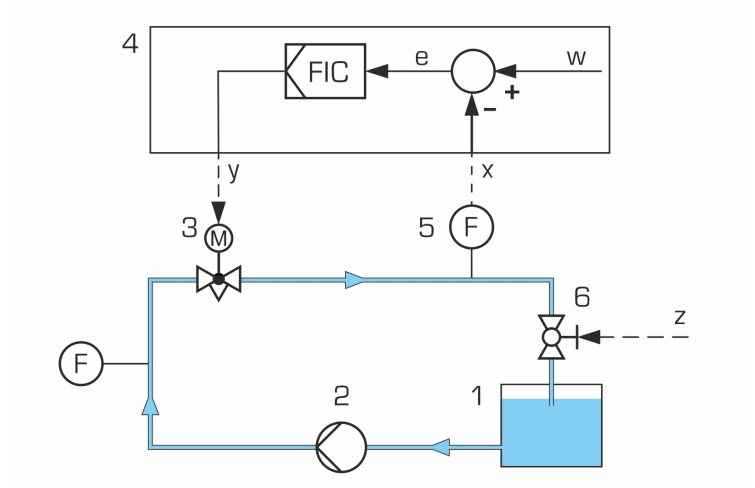

![1 zásobník, 2 čerpadlo, 3 pohon: regulačný ventil, 4 digitálny priemyselný regulátor, 5 merací prvok: snímač prietoku, 6 generuje poruchové veličiny cez guľový ventil; x regulovaná veličina: prietok, y regulovaná veličina: stupeň otvorenia regulačného ventilu, ktorý priamo ovplyvňuje prietok vody, z poruchová veličina: stupeň otvorenia guľového ventilu, w referenčná veličina: vstupné hodnoty, e regulačná odchýlka, F prietok](/images/datasheet/1214/RT-624-Flow-control-demonstration-unit-products_list_small-gunt-1214-zeichnung_einzelheit_1.jpg)

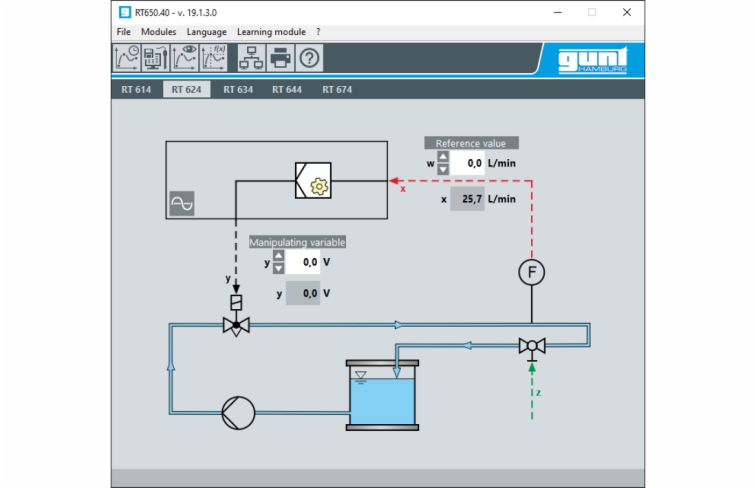

![Snímka obrazovky voliteľného softvéru kontroly a riadenia RT 650.40](/images/datasheet/1214/RT-624-Flow-control-demonstration-unit-products_list_small-gunt-1214-zeichnung_einzelheit_2.png)
