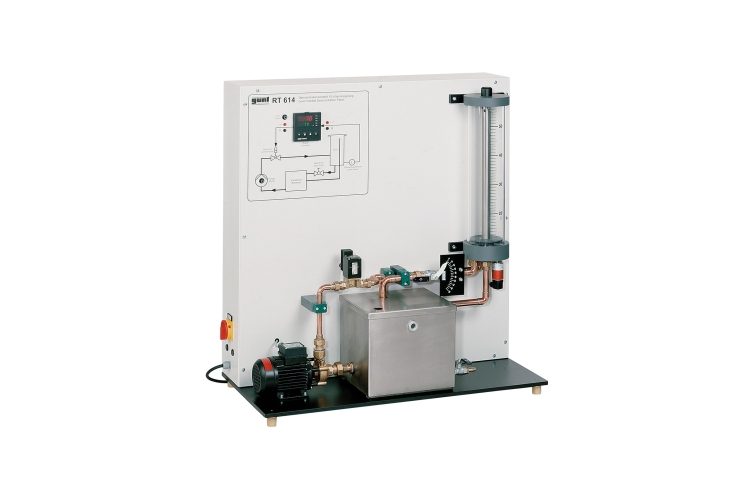

RT 614 Demonštračná jednotka: ovládanie výšky hladiny
- experimentálny úvod do riadiaceho inžinierstva na príklade riadenia úrovne
- konštrukcia systému s komponentmi bežne používanými v priemysle
- digitálny ovládač s voľne voliteľnými parametrami: P, I, D a všetky kombinácie
- Voliteľný softvér kontroly a riadenia RT 650.40 cez USB
- základy riadiaceho inžinierstva
- najnovšie komponenty priemyselnej riadiacej techniky: ovládače, prevodníky, akčné členy
- obsluha a nastavenie parametrov multifunkčného digitálneho regulátora: napr. nastavenie parametrov ako P, PI a PID regulátor
- skúmanie rušenia a kontrolná odozva
- vplyv rôznych parametrov regulátora na stabilitu a kvalitu regulácie
- skúmanie vlastností otvorenej a uzavretej regulačnej slučky
- spracovanie procesných premenných pomocou externého zariadenia, napr. plotra alebo osciloskopu
- spolu s príslušenstvom RT 650.40 : oboznámenie sa so softvérom SKR a jeho používanie
1 experimentálna jednotka
1 sada laboratórnych káblov
1 sada inštruktážneho materiálu
voliteľné
Softvér kontroly a kontroly RT 650.40 pre sériu RT 614 - RT 674
WP 300.09 Laboratórny vozík
Táto experimentálna jednotka poskytuje komplexný experimentálny úvod do základov riadiaceho inžinierstva na príklade riadenia úrovne.
Všetky komponenty sú prehľadne rozložené na vertikálnom paneli. Veľkoformátová schéma procesu poskytuje pomôcku na pochopenie. Čerpadlo dodáva vodu zo zásobnej nádrže do priehľadnej nádrže s riadenou hladinou. Hladina je meraná tlakovým snímačom inštalovaným na dne nádrže s riadením hladiny. Použitý regulátor je najmodernejší digitálny priemyselný regulátor. Akčný člen v regulačnej slučke je elektromagnetický proporcionálny ventil. Guľový ventil na výstupe umožňuje generovanie definovaných rušivých premenných. Riadená premenná X a ovládacia premenná Y môžu byť odpočúvané ako analógové signály na laboratórnych konektoroch. To umožňuje pripojenie externého záznamového zariadenia, ako je ploter alebo osciloskop.
Ako príslušenstvo je k dispozícii prístrojový a riadiaci softvér ( RT 650.40 ) s modulom rozhrania ( USB ). To umožňuje reprezentovať kľúčové procesné premenné a vykonávať riadiace funkcie.
Objednávacie číslo: 080.61400
Špecifikácia
- experimentálna jednotka pre experimenty riadiacej techniky
- kontrola hladiny s priehľadnou nádržou
- meranie hladiny tlakovým snímačom
- generovanie rušivých veličín guľovým ventilom so stupnicou na výstupe
- nádrž s reguláciou hladiny s prepadom a stupnicou
- regulačný ventil: elektromagnetický proporcionálny ventil
- multifunkčný digitálny priemyselný ovládač
- veľká schéma procesu na prednom paneli
- procesné premenné X a Y prístupné ako analógové signály cez laboratórne konektory
Technické dáta
Zásobník
- nehrdzavejúca oceľ
- kapacita: 15L
Čerpadlo, 3-stupňové
- príkon: 100W
- max. prietok: 70L/min
- max. výška hlavy: 5,6m
Tlakový senzor na meranie hladiny: 0…100 mbar
Elektromagnetický proporcionálny ventil: Kvs: 1,1m 3 /h
Regulátor: parametrizovateľný ako P, PI alebo PID regulátor
Procesné premenné ako analógové signály: 0…10V
Pripojenie externých záznamových zariadení (napr. osciloskop, linkový záznamník) cez laboratórne konektory
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1000x500x1070 mm
Hmotnosť: cca. 73 kg
Objednávacie číslo: 080.61400
![Riadiaca technika od základnej po pokročilú](/images/wissen_thumbs/507_en-GB.jpg)
![Softvér kontroly a kontroly RT 650.40 pre sériu RT 614 – RT 674](/images/datasheet/1210/RT-614-RT-650.40-IC-software-for-RT-614--RT-674-series-products_list_small-gunt-1210-foto_totale.png)
![WP 300.09 Laboratórny vozík](/images/datasheet/1210/RT-614-WP-300.09-Laboratory-trolley-products_list_small-gunt-1210-foto_totale.jpg)
![](/images/datasheet/1210/RT-614-Level-control-demonstration-unit-products_list_small-gunt-1210-foto_totale.jpg)

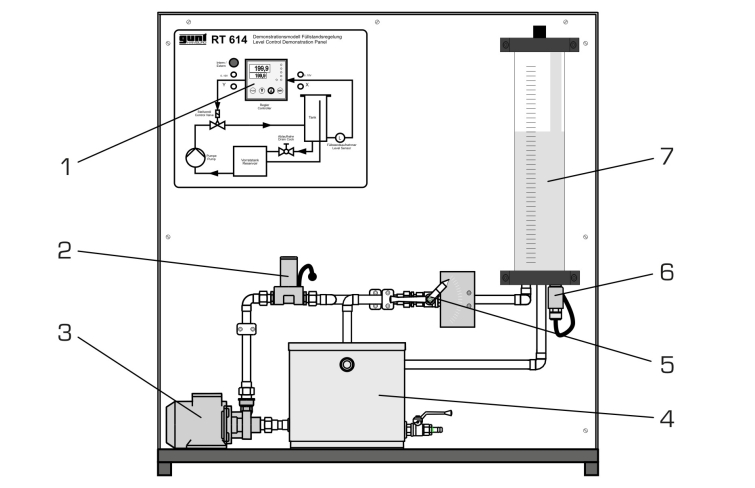

![1 ovládač, 2 regulačný ventil, 3 čerpadlá, 4 zásobná nádrž, 5 guľových ventilov so stupnicou, 6 senzorov tlaku na meranie hladiny, 7 nádrž s riadením hladiny](/images/datasheet/1210/RT-614-Level-control-demonstration-unit-products_list_small-gunt-1210-zeichnung.jpg)

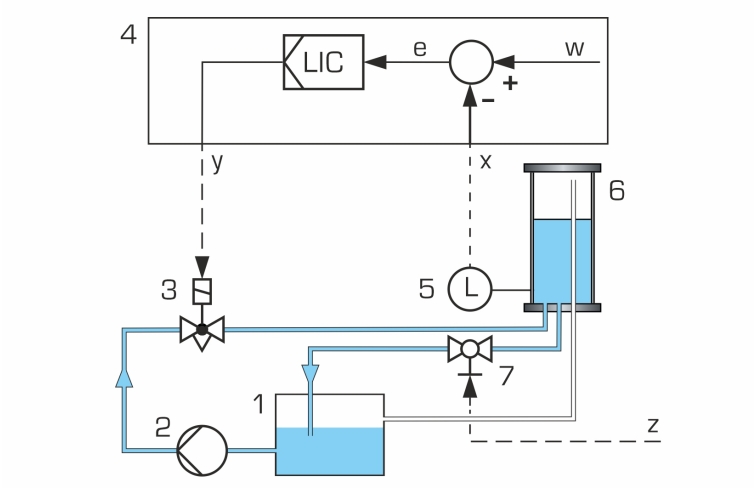

![1 zásobník, 2 čerpadlo, 3 pohon: regulačný ventil, 4 digitálny priemyselný regulátor, 5 merací prvok: snímač tlaku na meranie hladiny, 6 riadený systém: nádrž s riadením hladiny, 7 generuje poruchové veličiny cez guľový ventil; x regulovaná veličina: hladina, y ovládaná veličina: stupeň otvorenia regulačného ventilu, ktorý priamo ovplyvňuje prívod vody, z poruchová veličina: nastaviteľný odtok z nádrže, w referenčná veličina: vstupné hodnoty, e regulačná odchýlka, hladina L](/images/datasheet/1210/RT-614-Level-control-demonstration-unit-products_list_small-gunt-1210-zeichnung_einzelheit_1.jpg)

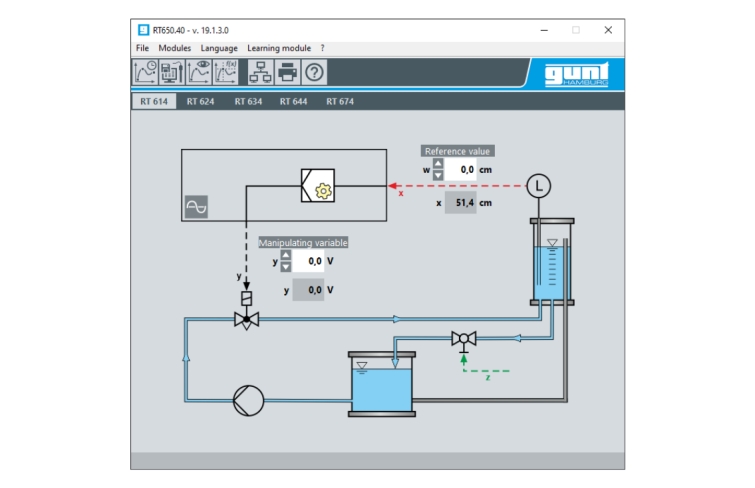

![Snímka obrazovky voliteľného softvéru I&C RT 650.40](/images/datasheet/1210/RT-614-Level-control-demonstration-unit-products_list_small-gunt-1210-zeichnung_einzelheit_2.png)
