RT 455 Ovládanie hodnoty pH
- digitálne riadenie hodnoty pH cez PLC
- integrovaná dotyková obrazovka alebo PC so softvérom GUNT ako HMI
- sieťový softvér GUNT so zberom údajov pre diaľkové vzdelávanie
- použitie inteligentných snímačov: kalibrácia snímača cez PLC , dodatočný prenos parametrov
- návrh a funkcia systému kontroly pH
- skúmať vlastnosti otvorených a uzavretých slučiek
- skúmať rušenie a odozvu referenčnej premennej
- manipulačné obmedzenie premennej a vplyv na riadiaci systém
- vyhľadávanie porúch (simulácia poruchy cez PLC )
- oboznámenie sa s komponentmi priemyselnej riadiacej techniky:
Siemens PLC ako digitálny ovládač,
inteligentný senzor pH ako merací prvok,
dávkovacie čerpadlo ako pohon
- oboznámenie sa s Modbusom pre pripojenie smart senzorov
- otvorený štandard
- rýchla výmena dát
- dodatočný prenos parametrov
tréner, 1 softvér GUNT , 1 sada príslušenstva, 1 sada inštruktážneho materiálu
Séria RT 451 – 455 je skonštruovaná výhradne z priemyselných komponentov, aby bolo možné prakticky vyučovať riadiacu techniku. Využitie inteligentných senzorov kladie základy pre aplikácie Industry 4.0. Inteligentné snímače zabezpečujú okrem zachytávania nameraných hodnôt aj spracovanie signálu vďaka integrovanej vyhodnocovacej elektronike. Okrem procesných dát je možné vymieňať aj konfiguračné, diagnostické alebo štatistické dáta. V praxi to napríklad urýchľuje zmenu výrobných liniek alebo umožňuje prediktívnu údržbu.
Trenažér RT 455 má všetky komponenty potrebné pre otvorenú a uzavretú riadiacu slučku. Ako riadený systém slúži potrubný úsek, cez ktorý prechádza voda ako nosné médium. Meracím prvkom je inteligentný senzor pH, ktorý meria hodnotu pH ako riadenú veličinu na výstupe z potrubnej časti. Dávkovacie čerpadlo na pridávanie alkalického roztoku a kontinuálny solenoidový ventil na zmenu hmotnostného prietoku sú zahrnuté vo vstupe potrubnej časti, aby sa generovali rušivé premenné. Druhý inteligentný senzor pH zobrazuje hodnoty pH po pridaní alkalického roztoku. Ako pohon slúži zaradené dávkovacie čerpadlo, ktoré pridáva kyselinu na neutralizáciu. Statické mixéry zabezpečujú dôkladné premiešanie vody a pridaných roztokov. Roztok, ktorý vyteká z potrubnej časti, sa zhromažďuje v nádrži na produkt. Na likvidáciu je priložené príslušenstvo na manuálne meranie hodnoty pH.
Inteligentné senzory sú pripojené cez Modbus, čo umožňuje aj kalibráciu senzorov cez PLC a prenos parametrov.
Trenažér je ovládaný a ovládaný pomocou integrovaného PLC a dotykovej obrazovky alebo cez softvér GUNT (vyžaduje sa externé PC). Riadiaca odozva sa zobrazuje vo forme časovej funkcie. Sieťový softvér umožňuje sledovať a analyzovať experimenty na ľubovoľnom počte pracovných staníc cez LAN /WLAN pripojenie k lokálnej sieti.
Objednávacie číslo: 080.45500
Špecifikácia
- Proces regulácie pH pomocou štandardných priemyselných komponentov a inteligentných senzorov
- digitálne riadenie cez PLC , regulátor môže byť parametrizovaný ako P, PI alebo PID regulátor
- riadený systém: časť potrubia odolná voči korózii
- merací prvok: inteligentný senzor pH v priehľadnej meracej nádrži s prepadom
- druhý inteligentný senzor pH na zobrazenie hodnoty pH po pridaní alkalického roztoku
- inteligentné senzory pH nakonfigurované a kalibrované pomocou PLC
- príslušenstvo pre pH senzory a pre manuálne meranie pH v nádrži s produktom je súčasťou balenia
- pohon: dávkovacie čerpadlo na kys
- generovať poruchové premenné pomocou dávkovacieho čerpadla pre alkalický roztok alebo kontinuálneho solenoidového ventilu na vstupe
- vzdialené učenie: sledujte a analyzujte experimenty na ľubovoľnom počte pracovných staníc s pripojením LAN /WLAN cez sieťový softvér GUNT
- Softvér GUNT na zber dát cez LAN pod Windows 10
- multimediálne inštruktážne materiály online v GUNT Media Center
Technické dáta
Časť potrubia: nehrdzavejúca oceľ
PLC
- typ: Siemens SIMATIC S7-1200
- moduly: kompaktný CPU (8 DI, 6 DO, 2 AI), komunikačná doska, modul analógového výstupu (4 AO)
2 inteligentné pH senzory
- so skleneným hriadeľom a PTFE membránou
- integrovaný Pt1000
- rozhranie: RS-485 Modbus
Dávkovacie čerpadlá
- max. prietok: 2,3 l/h každý
- max. hlava: 160 m každá
Nádrž na produkt: 20L
Nádrže na chemikálie (HCl, NaOH): 2x 5L
Meracie rozsahy
prietok: 2…25L/h
Hodnota pH: 2x 0…12 (krátkodobo 14)
230V, 50Hz, 1 fáza; 230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza; UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 2030x790x1987 mm
Hmotnosť: cca. 259 kg
Vyžaduje sa pre prevádzku
vodovodná prípojka, lúh sodný NaOH 45%, kyselina chlorovodíková HCl 30%, technicky čistá
Odporúča sa PC s Windows
Objednávacie číslo: 080.45500
![RT 451 – RT 455 Prehľad zariadenia](/images/wissen_thumbs/509_en-GB.jpg)
![Vzdialené vzdelávanie – Softvér schopný siete: pripojenie pre zariadenia s portom LAN](/images/wissen_thumbs/525_en-GB.jpg)
![Riadiaca technika od základnej po pokročilú](/images/wissen_thumbs/507_en-GB.jpg)

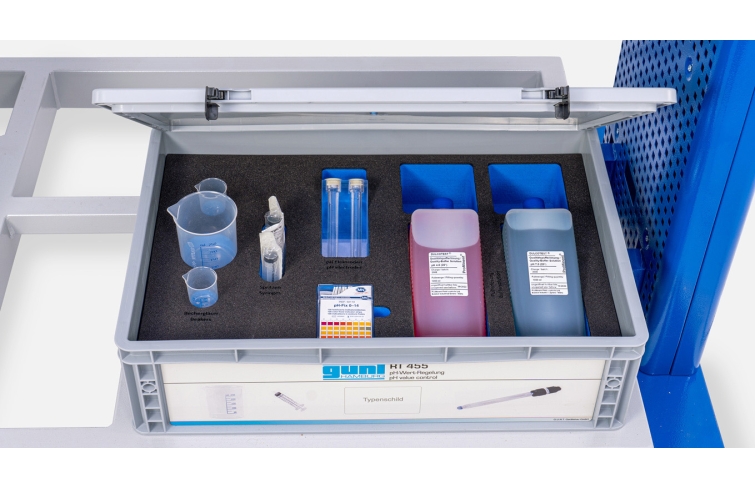

![Úložný systém pre príslušenstvo](/images/datasheet/1750/RT-455-pH-value-control-products_list_small-gunt-1750-add_1.jpg)

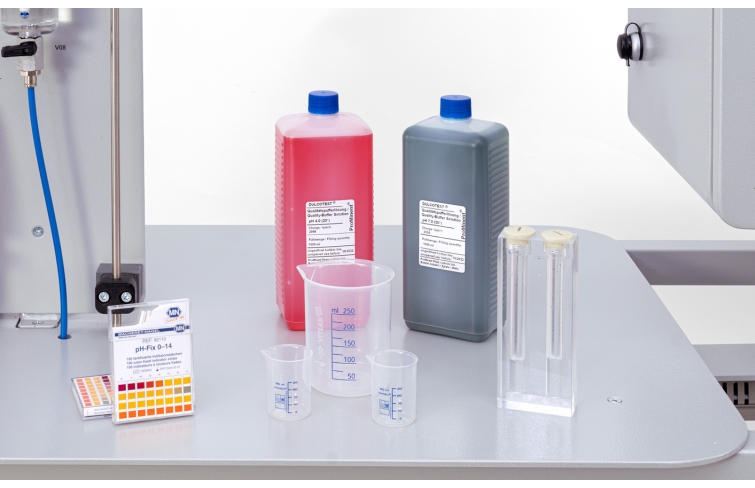

![Príslušenstvo pre pH senzory a pre manuálne meranie pH, napr. v nádrži na produkt](/images/datasheet/1750/RT-455-pH-value-control-products_list_small-gunt-1750-add_2.jpg)

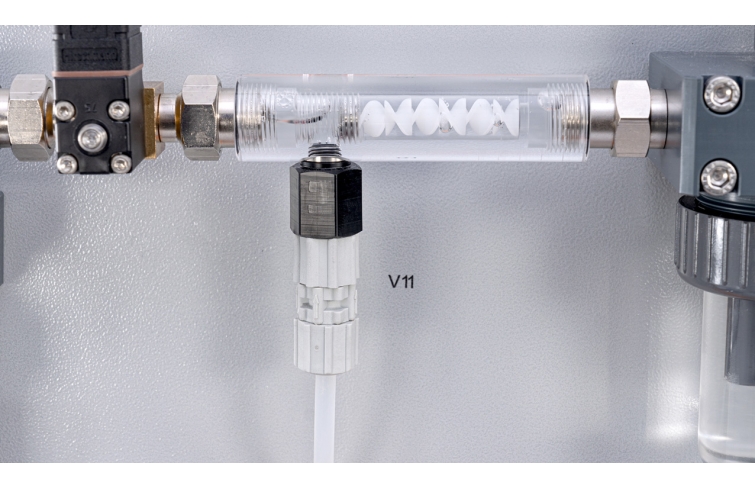

![Statický mixér](/images/datasheet/1750/RT-455-pH-value-control-products_list_small-gunt-1750-add_3.jpg)

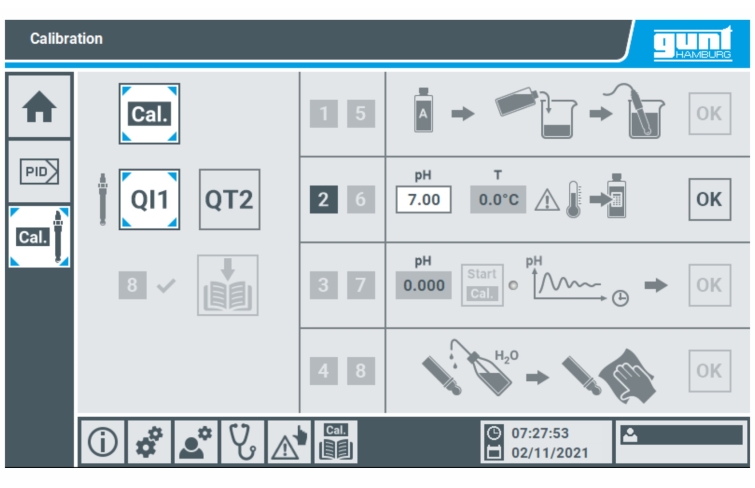

![Snímka obrazovky PLC: Kalibrácia senzora pH](/images/datasheet/1750/RT-455-pH-value-control-products_list_small-gunt-1750-add_4.jpg)

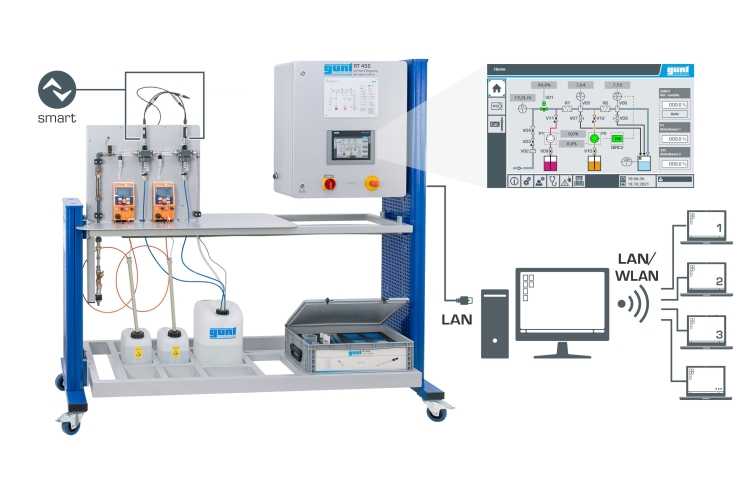

![Ovládanie a ovládanie cez dotykovú obrazovku alebo PC so softvérom GUNT. Pozorovanie a analýza experimentov na ľubovoľnom počte pracovných staníc cez LAN/WLAN.](/images/datasheet/1750/RT-455-pH-value-control-products_list_small-gunt-1750-foto_totale.jpg)

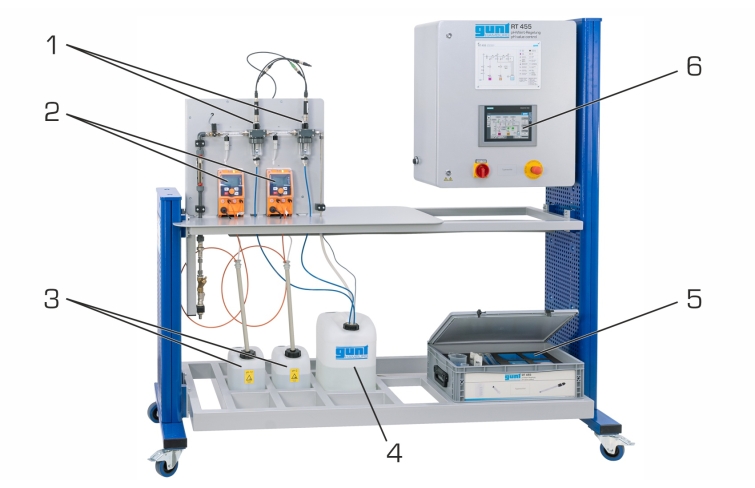

![1 inteligentný senzor pH, 2 dávkovacie čerpadlá, 3 nádrže na chemikálie, 4 nádrže na produkt, 5 príslušenstva, 6 dotykových obrazoviek](/images/datasheet/1750/RT-455-pH-value-control-products_list_small-gunt-1750-zeichnung.jpg)

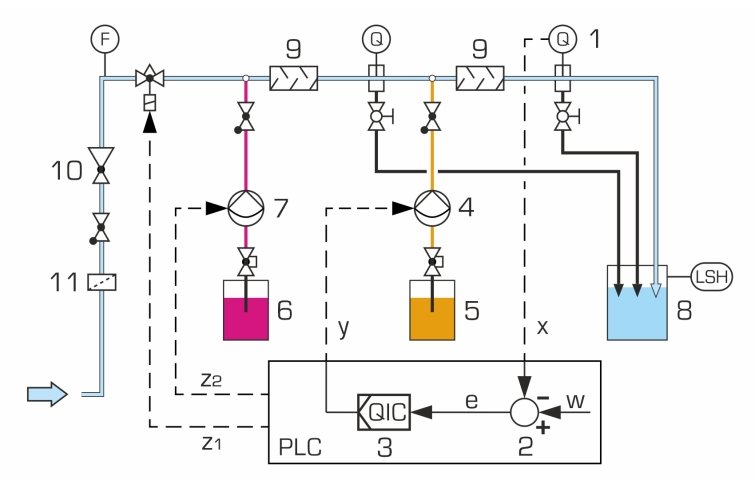

![1 merací prvok: inteligentný senzor pH, 2 komparátor: súčasť PLC, 3 digitálny ovládač integrovaný do PLC, 4 ovládač: dávkovacie čerpadlo kyseliny, 5 nádrž na kyslú chemikáliu, 6 nádrž na alkalickú chemikáliu, 7 alkalické dávkovacie čerpadlo, 8 nádrž na produkt, 9 statický miešač, 10 redukčný ventil, 11 lapač nečistôt x riadená veličina: hodnota pH, y ovládaná veličina: otáčky dávkovacieho čerpadla kyseliny, z1 poruchová veličina: stupeň otvorenia solenoidového ventilu, z2 poruchová veličina: otáčky alkalického dávkovacieho čerpadla, w referenčná premenná: vstupné hodnoty, regulačná odchýlka e, prietok F, hodnota pH Q, spínač hladiny LSH](/images/datasheet/1750/RT-455-pH-value-control-products_list_small-gunt-1750-zeichnung_einzelheit_1.jpg)

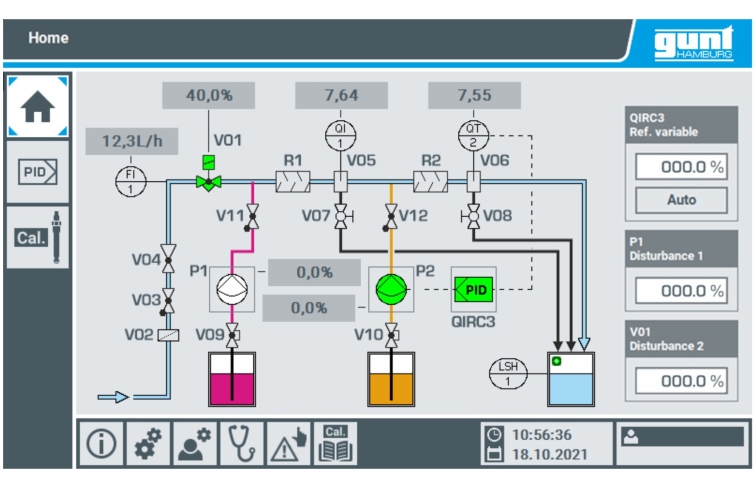

![Snímka obrazovky PLC: úvodná stránka so schémou procesu a všetkými najnovšími nameranými hodnotami](/images/datasheet/1750/RT-455-pH-value-control-products_list_small-gunt-1750-zeichnung_einzelheit_2.jpg)
