RT 454 Ovládanie teploty

Ovládanie a ovládanie cez dotykovú obrazovku alebo PC so softvérom GUNT. Pozorovanie a analýza experimentov na ľubovoľnom počte pracovných staníc cez LAN/WLAN.

digitálne riadenie teploty cez PLC
integrovaná dotyková obrazovka alebo PC so softvérom GUNT ako HMI
sieťový softvér GUNT so zberom údajov pre diaľkové vzdelávanie
použitie inteligentných snímačov, konfigurácia cez PLC : zmena, uloženie a prenos parametrov počas prevádzky

konštrukcia a funkcia regulátora teploty
skúmať vlastnosti otvorených a uzavretých slučiek
kontrola odozvy v
- priebežná kontrola
- dvojbodové ovládanie
- trojbodové ovládanie
- mŕtve časy
skúmať vplyv polohy snímača teploty na vlastnosti regulovaného systému
skúmať rušenie a odozvu referenčnej premennej
manipulačné obmedzenie premennej a vplyv na riadiaci systém
vyhľadávanie porúch (simulácia poruchy cez PLC )
oboznámenie sa s komponentmi priemyselnej riadiacej techniky:
Siemens PLC ako digitálny ovládač,
inteligentný snímač teploty s rozhraním IO-Link ako merací prvok,
vykurovacia a chladiaca jednotka ako pohony

oboznámenie sa s IO-Link ako komunikačným rozhraním pre inteligentné senzory
- štandardizovanú, otvorenú technológiu
- bezporuchový prenos nameraných hodnôt
- výmena konfiguračných údajov
- dizajn systému (IO-Link zariadenie, IO-Link master, PLC )

tréner, 1 softvér GUNT , 1 sada príslušenstva, 1 sada inštruktážneho materiálu

Séria RT 451 – 455 je skonštruovaná výhradne z priemyselných komponentov, aby bolo možné prakticky vyučovať riadiacu techniku. Využitie inteligentných senzorov kladie základy pre aplikácie Industry 4.0. Inteligentné snímače zabezpečujú okrem zachytávania nameraných hodnôt aj spracovanie signálu vďaka integrovanej vyhodnocovacej elektronike. Okrem procesných dát je možné vymieňať aj konfiguračné, diagnostické alebo štatistické dáta. V praxi to napríklad urýchľuje zmenu výrobných liniek alebo umožňuje prediktívnu údržbu.

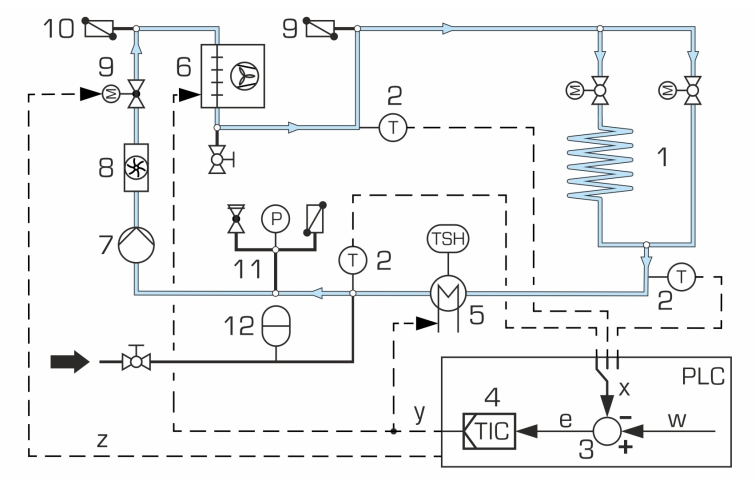

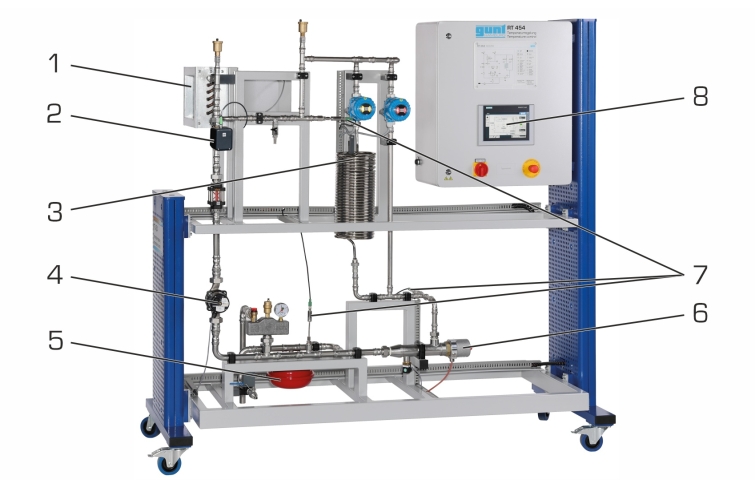

Trenažér RT 454 má všetky komponenty potrebné pre otvorenú a uzavretú riadiacu slučku. Riadený systém je časť potrubia s meraním teploty v rôznych polohách, cez ktorú prechádza voda. Dva integrované voliteľné úseky potrubia s oneskorením procesu umožňujú zobrazenie mŕtvych časov. Teplota ako riadená veličina môže byť voliteľne zaznamenaná jedným z troch inteligentných teplotných senzorov. Akčný člen v regulačnej slučke je ohrievač a/alebo výmenník tepla s ventilátorom ako chladiaca jednotka. Skúma sa odozva riadenia so spínaním alebo plynulou reguláciou. Ohrievač je možné prevádzkovať nepretržite alebo spínane, ventilátor je ovládaný spínacím alebo ručne. Definované poruchové veličiny je možné generovať pomocou proporcionálneho ventilu s motorickým pohonom.

Inteligentné teplotné snímače majú rozhranie IO-Link pre nerušený prenos nameraných hodnôt a výmenu konfiguračných údajov.

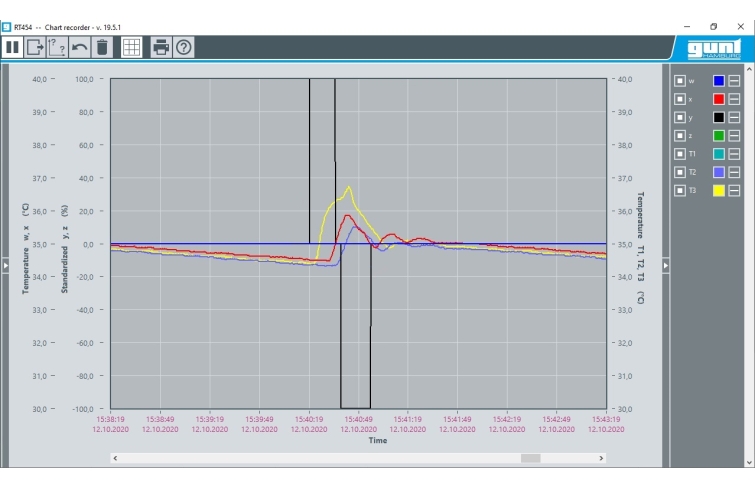

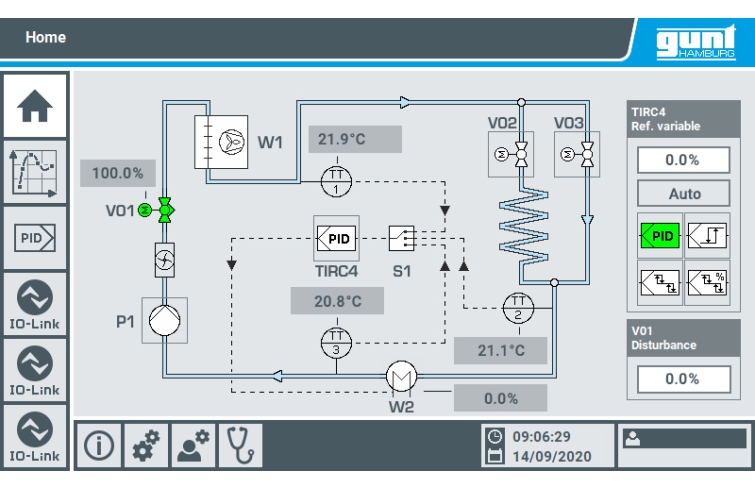

Trenažér je ovládaný a ovládaný pomocou integrovaného PLC a dotykovej obrazovky alebo cez softvér GUNT (vyžaduje sa externé PC). Riadiaca odozva sa zobrazuje vo forme časovej funkcie. Sieťový softvér umožňuje sledovať a analyzovať experimenty na ľubovoľnom počte pracovných staníc cez LAN /WLAN pripojenie k lokálnej sieti.

Objednávacie číslo: 080.45400

Špecifikácia

proces regulácie teploty pomocou štandardných priemyselných komponentov a inteligentných senzorov
digitálne ovládanie cez PLC , regulátor je možné parametrizovať ako P, PI alebo PID regulátor, ako aj spínanie s hysterézou
riadený systém: časť potrubia s 2 rôznymi časťami potrubia na oneskorenie procesu

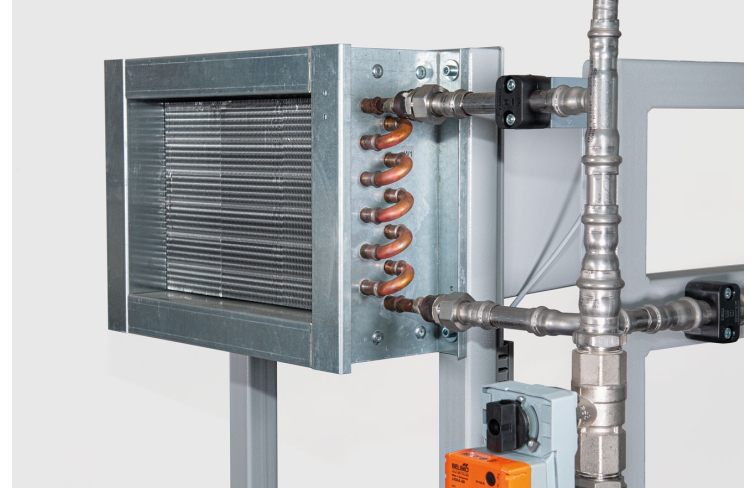

pohon: skrutkový ohrievač s obmedzovačom teploty ako ochrana proti chodu nasucho a výmenník tepla vzduch/voda s ventilátorom ako chladiaca jednotka

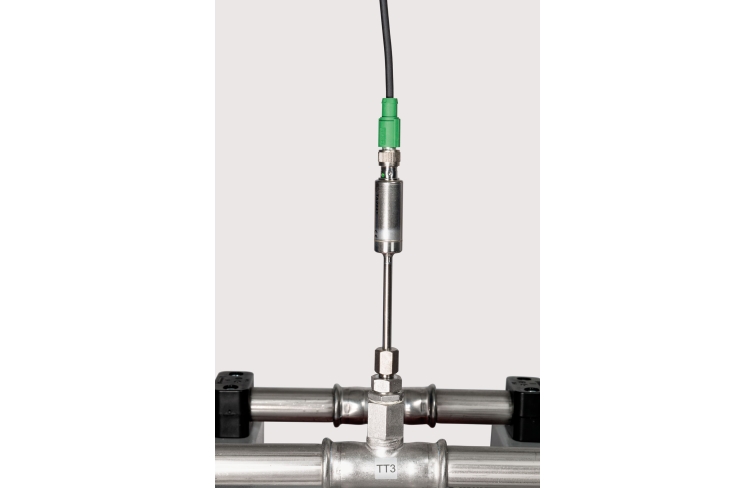

merací prvok: 3 inteligentné snímače teploty s rozhraním IO-Link pre bezporuchový prenos nameraných hodnôt a výmenu konfiguračných údajov

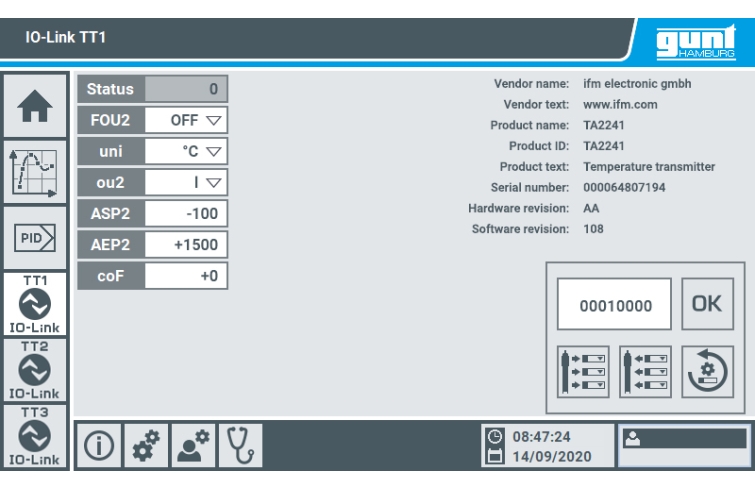

inteligentný teplotný senzor nakonfigurovaný cez PLC
generovanie poruchových premenných cez proporcionálny ventil s motorovým pohonom, prevádzka cez PLC
uzavretý vodný okruh

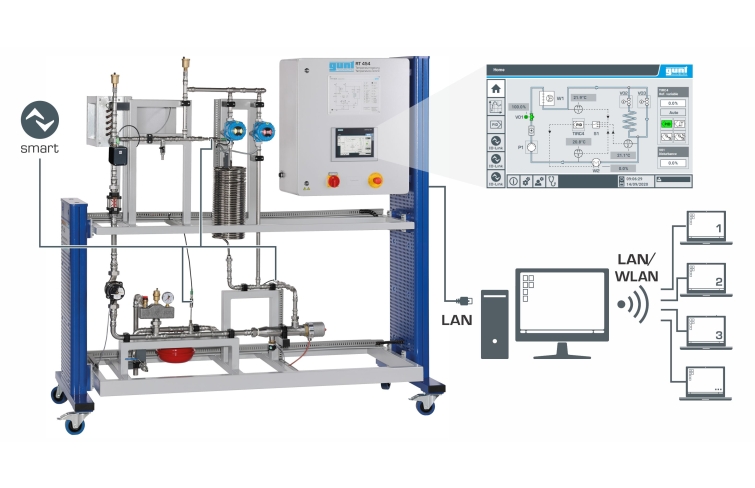

vzdialené učenie: sledujte a analyzujte experimenty na ľubovoľnom počte pracovných staníc s pripojením LAN /WLAN cez sieťový softvér GUNT
Softvér GUNT na zber dát cez LAN pod Windows 10
multimediálne inštruktážne materiály online v GUNT Media Center
