RT 040 Tréningový systém: ovládanie teploty
- základné vzťahy riadiaceho inžinierstva na systéme s riadenou teplotou
- konfigurovateľný a parametrizovateľný softvérový ovládač s rozsiahlymi funkciami
- príprava experimentu a softvérová simulácia pre diaľkové vzdelávanie
- experimenty je možné sledovať a analyzovať v lokálnej sieti
- základy riadiacej techniky na príklade systému s reguláciou teploty
- odozva otvorenej regulačnej slučky
- riadený systém bez spätnej väzby
- účinky rôznych parametrov a metód regulátora na odozvu systému s uzavretou slučkou
- optimalizácia regulátora zmenou parametrov regulátora: K p , T n , T v
- zaznamenávanie skokových odoziev: krok manipulačnej premennej, krok referenčnej hodnoty a krok premennej poruchy
- manipulačné obmedzenie premennej a vplyv na riadiaci systém
- vplyv rušivých premenných
- softvérová simulácia rôznych riadených systémov (P, I, PT 1 , PT 2 )
- porovnanie rôznych parametrov riadeného systému
- špecifický softvér GUNT pre celú sériu zariadení
- ovládač: ručný, neriadený ručný chod, plynulý ovládač, dvoj alebo trojbodový ovládač
- programátor pre vaše vlastné priebehy referenčných hodnôt
- návrh regulátorov poruchových premenných
- zaznamenávanie časových závislostí
- vzdialené vzdelávanie: softvérová simulácia na ľubovoľnom počte pracovných staníc
1 experimentálna jednotka
1 softvér GUNT + kábel USB
1 sada príslušenstva
1 sada inštruktážneho materiálu
voliteľné
WP 300.09 Laboratórny vozík
Zariadenie RT 040 ponúka základné experimenty na teplotne riadenom systéme. Ako riadiaci systém sa používa kovová tyč. Teplota kovovej tyče predstavuje regulovanú veličinu. Teplota sa meria v troch rôznych polohách pomocou termistorov ( PTC ). Jedna nameraná hodnota sa privádza do softvérového regulátora naraz. Zaznamenajú sa ďalšie dve hodnoty. To umožňuje replikovať rôzne odozvy riadeného systému. Výstupný signál z regulátora sa používa na ovládanie pohonu Peltierovho prvku. Peltierov prvok má horúcu a studenú stranu. To umožňuje privádzať do kovovej tyče buď vykurovaciu alebo chladiacu energiu. Softvér možno použiť na ovládanie ventilátora, ktorý rozptyľuje tepelnú energiu, aby bolo možné študovať účinky rušivých premenných. Riadiaca odozva sa zobrazuje vo forme časovej závislosti. Na kovovej tyči je umiestnený teplomer s číselníkom, ktorý umožňuje kedykoľvek priamo odčítať teplotu.

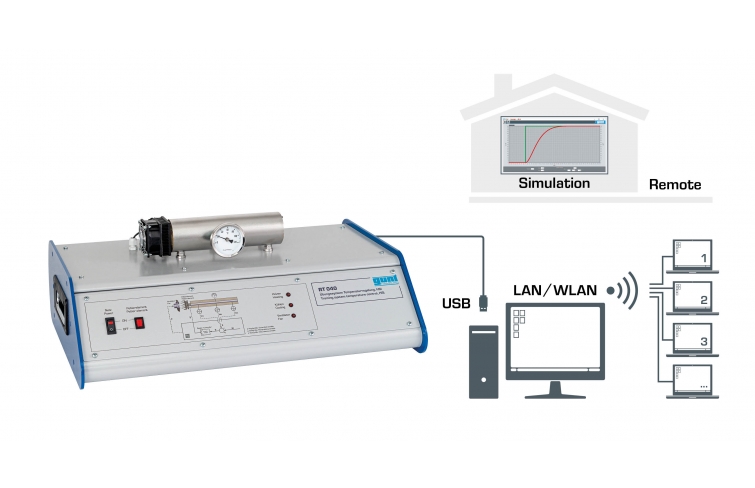

Výkonný softvér GUNT pre celú sériu zariadení – vo forme hardvérovej/softvérovej integrácie ( HSI ) – je hlavným komponentom celej série. Experimentálna jednotka a PC sú prepojené cez USB rozhranie (vyžaduje sa externý PC).
Vplyv, ktorý majú zmeny na správanie systému, je možné rýchlo a jednoducho študovať pomocou softvéru. Integrovaný programátor vám umožňuje nastaviť referenčné hodnoty a časové intervaly na vykonanie progresie referenčných hodnôt. Ďalšie aspekty riadiaceho inžinierstva sú študované pomocou softvérových simulácií pre riadené systémy do 2. rádu.
Porozumeniu napomáha kombinácia prehľadného, reálneho riadeného systému a simulácií iných riadených systémov v sérii prístrojov RT 010 – RT 060. Prípravy na experimenty, ako aj softvérové simulácie sa môžu vykonávať v prostredí vzdialeného vzdelávania. Experimenty je možné pozorovať na ľubovoľnom počte pracovných staníc v lokálnej sieti.
Objednávacie číslo: 080.04000
Špecifikácia
- regulácia teploty: typický riadený systém
- riadený systém: kovová tyč v tepelne izolovanom plášti
- riadená veličina: teplota
- merací prvok: 3x snímač teploty v rôznych polohách pozdĺž kovovej tyče na zobrazenie času oneskorenia, odozva systému PT 1 , PT 2 , PT 3
- softvérový regulátor je možné konfigurovať a parametrizovať ako P, PI, PID a spínací regulátor
- pohon: Peltierov prvok ako ohrievač a chladič
- poruchová premenná generovaná ventilátorom, ktorý odvádza tepelnú energiu
- meranie teploty pomocou ručného teplomera
- softvérová simulácia: rôzne riadené systémy
- Softvér GUNT : možnosť pripojiť ľubovoľný počet externých pracovných staníc do lokálnej siete na sledovanie a analýzu experimentu
- príprava experimentu a simulácia softvéru na ľubovoľnom počte pracovných staníc pre diaľkové vzdelávanie
- Softvér GUNT s riadiacimi funkciami a zberom dát cez USB pod Windows 10
- multimediálne inštruktážne materiály online v GUNT Media Center
Technické dáta
Vyhrievaná kovová tyč s tepelnou izoláciou
- dxl: 20x200mm, materiál: hliník
Peltierov prvok
- spotreba energie závislá od teploty
- výkon pri 27°C: 38,2W
- výkon pri 50°C: 44,3W
- ovládanie cez jednosmerné napätie
Rozsah regulácie teploty: 0…100°C
Ventilátor
- spotreba energie: 2W
- max. prietok: 40m 3 /h
Softvérový regulátor je možné konfigurovať a parametrizovať ako P, PI, PID a spínací regulátor
Meracie rozsahy
- teplota: 0…100°C (snímač teploty)
- teplota: 0…120°C (teplomer s číselníkom)
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 600x450x260mm
Hmotnosť: cca. 16 kg
Vyžaduje sa pre prevádzku
PC s Windows
Objednávacie číslo: 080.04000
![RT 010 – RT 060 Základy riadenia procesov](/images/wissen_thumbs/244_en-GB.jpg)
![RT 010 – RT 060 Základy riadenia procesov](/images/wissen_thumbs/245_en-GB.jpg)
![Vzdialené učenie – Softvér schopný siete: pripojenie pre zariadenia s USB portom](/images/wissen_thumbs/524_en-GB.jpg)
![Riadiaca technika od základnej po pokročilú](/images/wissen_thumbs/507_en-GB.jpg)
![Riadiaca technika, návrh základného laboratória](/images/wissen_thumbs/261_en-GB.jpg)

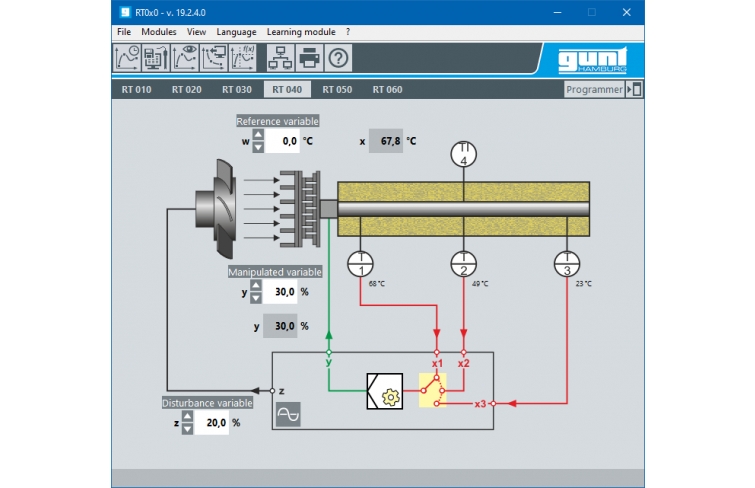

![Snímka obrazovky softvéru: schéma procesu](/images/datasheet/1045/RT-040-Training-system-temperature-control-HSI-products_list_small-gunt-1045-add_1.png)

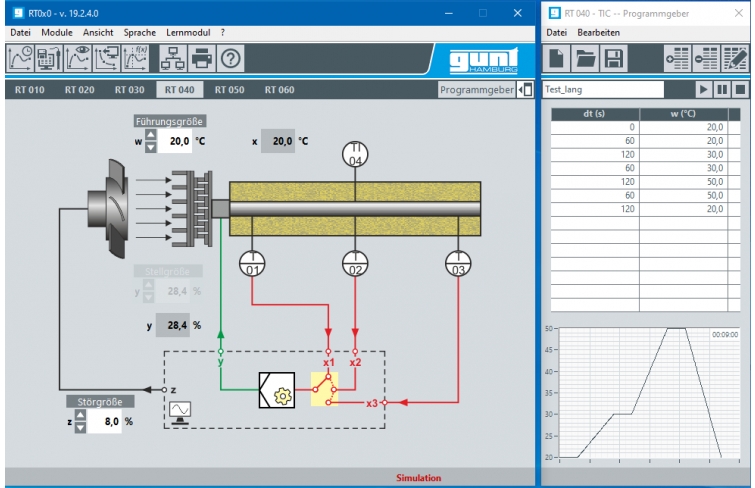

![Snímka obrazovky softvéru: programátor](/images/datasheet/1045/RT-040-Training-system-temperature-control-HSI-products_list_small-gunt-1045-add_2.png)

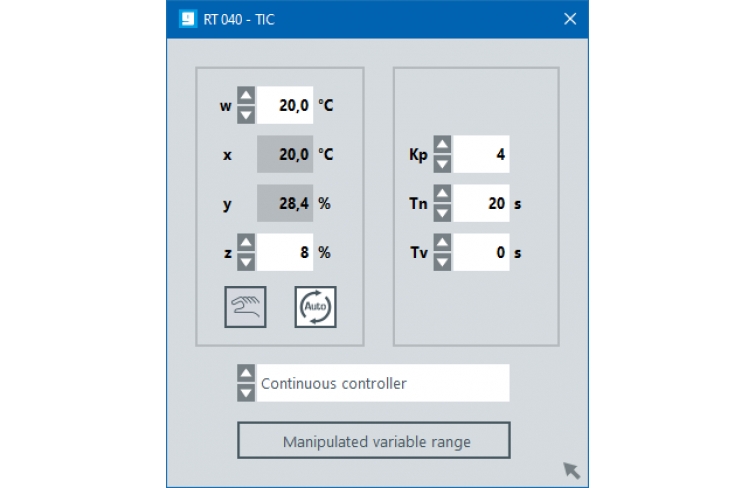

![Snímka obrazovky softvéru: nastavenia ovládača](/images/datasheet/1045/RT-040-Training-system-temperature-control-HSI-products_list_small-gunt-1045-add_3.png)
![WP 300.09 Laboratórny vozík](/images/datasheet/1045/RT-040-WP-300.09-Laboratory-trolley-products_list_small-gunt-1045-foto_totale.jpg)
![](/images/datasheet/1045/RT-040-Training-system-temperature-control-HSI-products_list_small-gunt-1045-foto_totale.jpg)

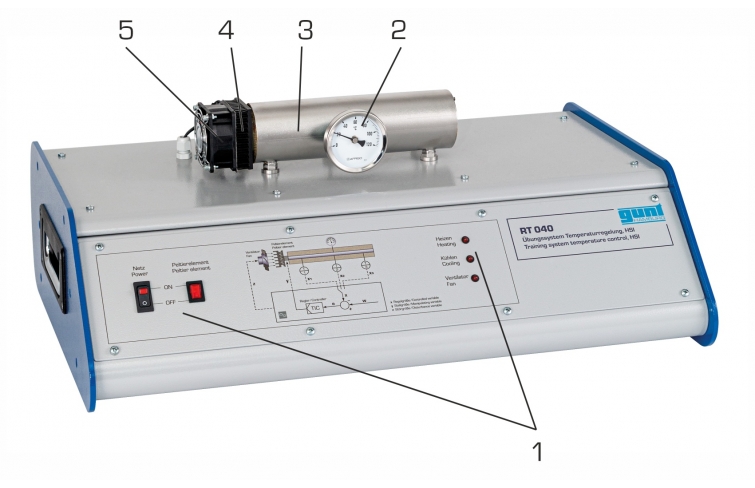

![1 displej a ovládacie prvky, 2 číselníkové teplomery, 3 kovové tyče s tepelnou izoláciou a tri body merania teploty, 4 Peltierov článok ako ohrievač/chladič, 5 ventilátorov](/images/datasheet/1045/RT-040-Training-system-temperature-control-HSI-products_list_small-gunt-1045-zeichnung.jpg)

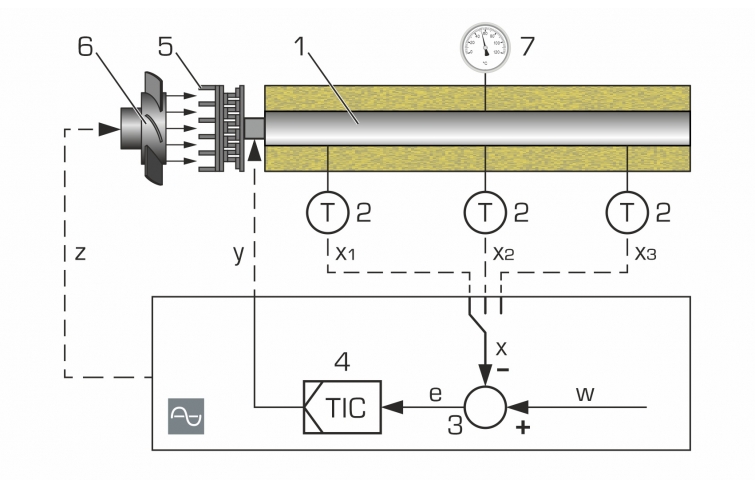

![1 riadený systém: kovová tyč, 2 merací prvok: tri teplotné senzory v rôznych polohách, 3 komparátor: súčasť softvéru GUNT, 4 softvérový ovládač, 5 aktor: Peltierov článok na vykurovanie a chladenie, 6 poruchová veličina generovaná ventilátorom, 7 číselníkový teplomer x riadená veličina: teplota, y ovládaná veličina: riadiace napätie Peltierovho článku, z poruchová veličina: odvod tepelnej energie ventilátorom, w referenčná hodnota: vstupné hodnoty, e regulačná odchýlka, T teplota](/images/datasheet/1045/RT-040-Training-system-temperature-control-HSI-products_list_small-gunt-1045-zeichnung_einzelheit_1.jpg)

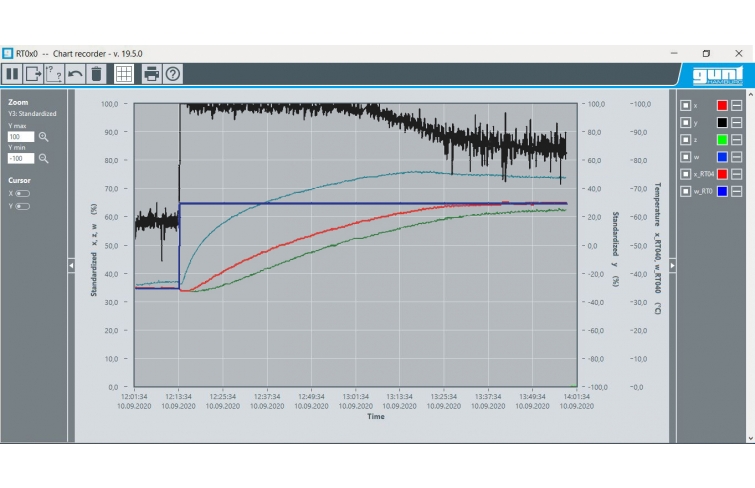

![Snímka obrazovky softvéru: riadenie teploty pomocou PID regulátora, riadená veličina je teplota T2 (približná poloha v strede kovovej tyče), krok referenčnej hodnoty, žiadna rušivá veličina](/images/datasheet/1045/RT-040-Training-system-temperature-control-HSI-products_list_small-gunt-1045-zeichnung_einzelheit_2.jpg)
