RT 030 Tréningový systém: ovládanie tlaku

základné vzťahy riadiaceho inžinierstva na príklade riadenia tlaku
konfigurovateľný a parametrizovateľný softvérový ovládač s rozsiahlymi funkciami
príprava experimentu a softvérová simulácia pre diaľkové vzdelávanie
experimenty je možné sledovať a analyzovať v lokálnej sieti

základy riadiacej techniky na príklade tlakovo riadeného systému
odozva otvorenej regulačnej slučky
riadený systém bez spätnej väzby
účinky rôznych parametrov a metód regulátora na odozvu systému s uzavretou slučkou
optimalizácia regulátora zmenou parametrov regulátora: K _p , T _n , T _v
zaznamenávanie skokových odoziev: krok manipulačnej premennej, krok referenčnej hodnoty a krok premennej poruchy
manipulačné obmedzenie premennej a vplyv na riadiaci systém
vplyv rušivých premenných
softvérová simulácia rôznych riadených systémov (P, I, PT ₁ , PT ₂ )
porovnanie rôznych parametrov riadeného systému

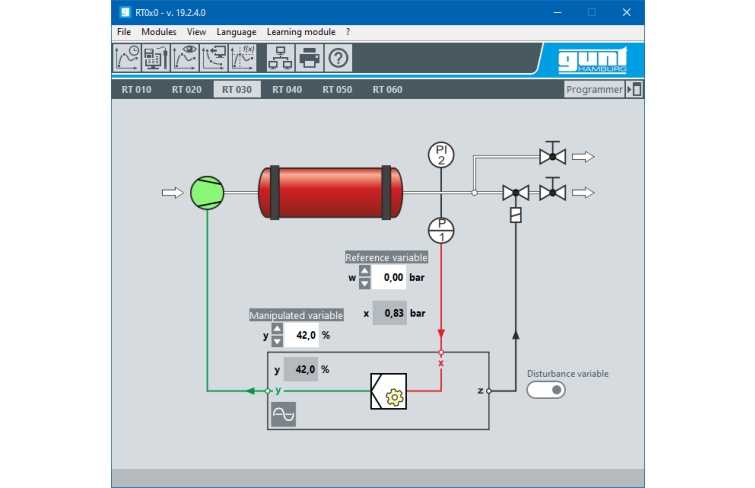

špecifický softvér GUNT pre celú sériu zariadení
ovládač: ručný, neriadený ručný chod, plynulý ovládač, dvoj alebo trojbodový ovládač
programátor pre vaše vlastné priebehy referenčných hodnôt
návrh regulátorov poruchových premenných

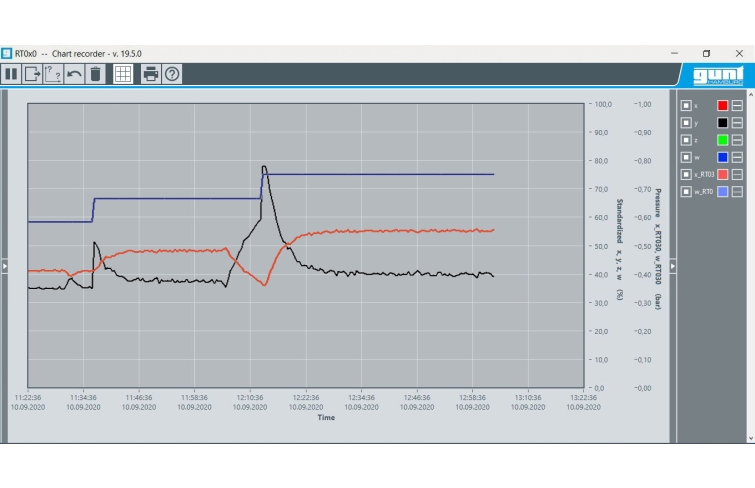

zaznamenávanie časových závislostí
vzdialené vzdelávanie: softvérová simulácia na ľubovoľnom počte pracovných staníc

1 experimentálna jednotka
1 softvér GUNT + kábel USB
1 sada príslušenstva
1 sada inštruktážneho materiálu

voliteľné

WP 300.09 Laboratórny vozík

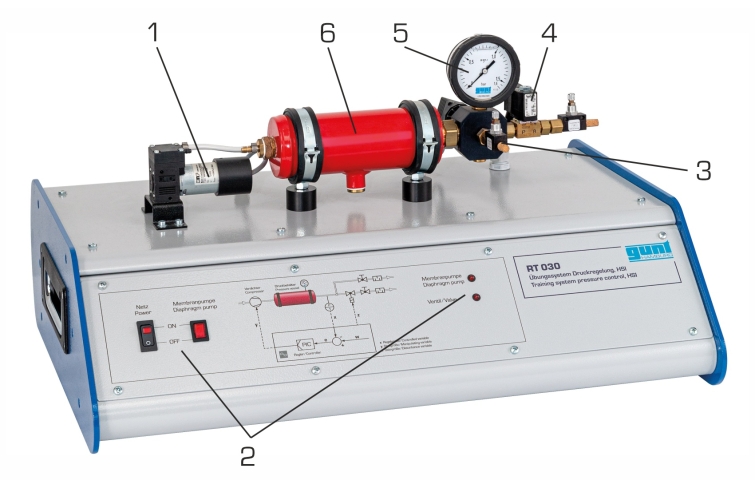

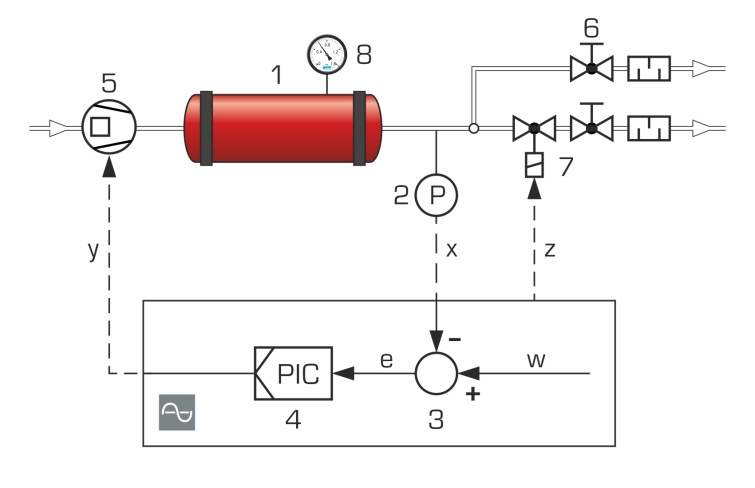

Prístroj RT 030 ponúka základné experimenty na tlakovo riadenom systéme. Ako riadený systém sa používa tlaková nádoba plnená vzduchom. Tlak v tlakovej nádobe predstavuje regulovanú veličinu, ktorá je určená meracím prvkom, v tomto prípade snímačom tlaku. Výstupný signál zo snímača sa privádza do softvérového ovládača. Výstupný signál z regulátora ovplyvňuje ovládaciu veličinu, v tomto prípade otáčky kompresora. Tým sa mení prietok. Regulačný ventil prietoku funguje ako pneumatický spotrebič. Softvér sa používa na zapínanie a vypínanie solenoidového ventilu s cieľom študovať vplyv rušivých premenných. Tým sa aktivuje druhý regulačný ventil prietoku, ktorý predstavuje druhého spotrebiča. Riadiaca odozva sa zobrazuje vo forme časovej závislosti. Na tlakovej nádobe sa nachádza číselníkový manometer, ktorý umožňuje kedykoľvek odčítať tlak.

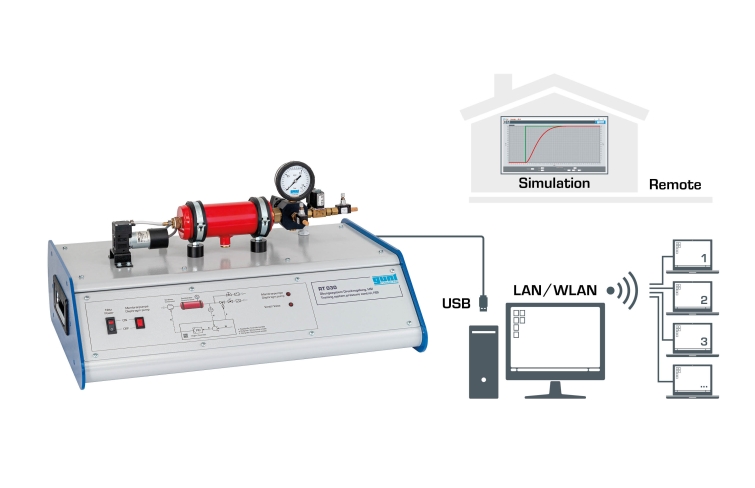

Výkonný softvér GUNT pre celú sériu zariadení – vo forme hardvérovej/softvérovej integrácie ( HSI ) – je hlavným komponentom celej série. Experimentálna jednotka a PC sú prepojené cez USB rozhranie (vyžaduje sa externý PC).

Vplyv, ktorý majú zmeny na správanie systému, je možné rýchlo a jednoducho študovať pomocou softvéru. Integrovaný programátor vám umožňuje nastaviť referenčné hodnoty a časové intervaly na vykonanie progresie referenčných hodnôt. Ďalšie aspekty riadiaceho inžinierstva sú študované pomocou softvérových simulácií pre riadené systémy do 2. rádu.

Porozumeniu napomáha kombinácia prehľadného, reálneho riadeného systému a simulácií iných riadených systémov v sérii prístrojov RT 010 – RT 060. Prípravy na experimenty, ako aj softvérové simulácie sa môžu vykonávať v prostredí vzdialeného vzdelávania. Experimenty je možné pozorovať na ľubovoľnom počte pracovných staníc v lokálnej sieti.

Objednávacie číslo: 080.03000

Špecifikácia

kontrola tlaku: typický riadený systém
riadený systém: tlaková nádoba
riadená veličina: tlak
merací prvok: elektronický snímač tlaku
softvérový regulátor je možné konfigurovať a parametrizovať ako P, PI, PID a spínací regulátor
pohon: membránové plynové čerpadlo s reguláciou otáčok
poruchová premenná generovaná cez solenoidový ventil so zaradeným ventilom s pevne nastaveným prietokom ako prídavným odtokom
číselníkový manometer na sledovanie tlaku
softvérová simulácia: rôzne riadené systémy
Softvér GUNT : možnosť pripojiť ľubovoľný počet externých pracovných staníc do lokálnej siete na sledovanie a analýzu experimentu
príprava experimentu a simulácia softvéru na ľubovoľnom počte pracovných staníc pre diaľkové vzdelávanie
Softvér GUNT s riadiacimi funkciami a zberom dát cez USB pod Windows 10
multimediálne inštruktážne materiály online v GUNT Media Center
