RT 010 Tréningový systém: ovládanie výšky hladiny
- základné vzťahy riadiaceho inžinierstva na príklade úrovňového riadenia
- konfigurovateľný a parametrizovateľný softvérový ovládač s rozsiahlymi funkciami
- príprava experimentu a softvérová simulácia pre diaľkové vzdelávanie
- experimenty je možné sledovať a analyzovať v lokálnej sieti
- základy riadiaceho inžinierstva na príklade úrovňového riadeného systému
- odozva otvorenej regulačnej slučky
- riadený systém bez spätnej väzby
- účinky rôznych parametrov a metód regulátora na odozvu systému s uzavretou slučkou
- optimalizácia regulátora zmenou parametrov regulátora: K p , T n , T v
- zaznamenávanie skokových odoziev: krok manipulačnej premennej, krok referenčnej hodnoty a krok premennej poruchy
- manipulačné obmedzenie premennej a vplyv na riadiaci systém
- vplyv rušivých premenných
- softvérová simulácia rôznych riadených systémov (P, I, PT 1 , PT 2 )
- porovnanie rôznych parametrov riadeného systému
- špecifický softvér GUNT pre celú sériu zariadení
- ovládač: ručný, neriadený ručný chod, plynulý ovládač, dvoj alebo trojbodový ovládač
- programátor pre vaše vlastné priebehy referenčných hodnôt
- návrh regulátorov poruchových premenných
- zaznamenávanie časových závislostí
- vzdialené vzdelávanie: softvérová simulácia na ľubovoľnom počte pracovných staníc
1 experimentálna jednotka
1 softvér GUNT + kábel USB
1 sada príslušenstva
1 sada inštruktážneho materiálu
voliteľné
WP 300.09 Laboratórny vozík
Séria prístrojov RT 010 – RT 060 obsahuje kompletný úvodný kurz do riadiacej techniky pre bežné regulované veličiny hladina, prietok, tlak, teplota, rýchlosť a poloha. Kombinácia jasného riadeného systému v reálnom svete a simulácií iných riadených systémov pomáha pochopiť. Prípravy na experimenty, ako aj softvérové simulácie sa môžu vykonávať v prostredí vzdialeného vzdelávania. Experimenty je možné pozorovať na ľubovoľnom počte pracovných staníc v lokálnej sieti.
Zariadenie RT 010 ponúka základné experimenty na hladinovom riadenom systéme s integrálnou akciou. Ako riadený systém sa používa priehľadná nádrž naplnená vodou. Hladina v nádrži predstavuje regulovanú veličinu, ktorá je určená meracím prvkom, v tomto prípade snímačom diferenčného tlaku. Výstupný signál zo snímača sa privádza do softvérového ovládača. Výstupný signál z regulátora ovplyvňuje otáčky motora čerpadla. Tým sa zmení prietok pohonu, v tomto prípade čerpadla s reguláciou otáčok. Elektromagnetický proporcionálny ventil na výstupe z nádrže je možné ovládať pomocou softvéru, aby bolo možné študovať vplyv rušivých premenných. Riadiaca odozva sa zobrazuje vo forme časovej závislosti. Hladinu je možné kedykoľvek priamo odčítať na stupnici nádrže.
Výkonný softvér GUNT pre celú sériu zariadení – vo forme hardvérovej/softvérovej integrácie ( HSI ) – je hlavným komponentom celej série. Experimentálna jednotka a PC sú prepojené cez USB rozhranie (vyžaduje sa externý PC).
Vplyv, ktorý majú zmeny na správanie systému, je možné rýchlo a jednoducho študovať pomocou softvéru. Integrovaný programátor vám umožňuje nastaviť referenčné hodnoty a časové intervaly na vykonanie progresie referenčných hodnôt. Ďalšie aspekty riadiaceho inžinierstva sú študované pomocou softvérových simulácií pre riadené systémy do 2. rádu.
Objednávacie číslo: 080.01000
Špecifikácia
- kontrola hladiny: typický riadený systém
- riadený systém: priehľadná nádrž so stupnicou na sledovanie hladiny
- riadená veličina: úroveň
- merací prvok: snímač diferenčného tlaku na určenie výšky hladiny
- softvérový regulátor je možné konfigurovať a parametrizovať ako P, PI, PID a spínací regulátor
- pohon: čerpadlo s reguláciou otáčok
- poruchová premenná generovaná prostredníctvom elektromagnetického proporcionálneho ventilu na výstupe nádrže
- akumulačná nádrž pre uzavretý vodný okruh
- softvérová simulácia: rôzne riadené systémy

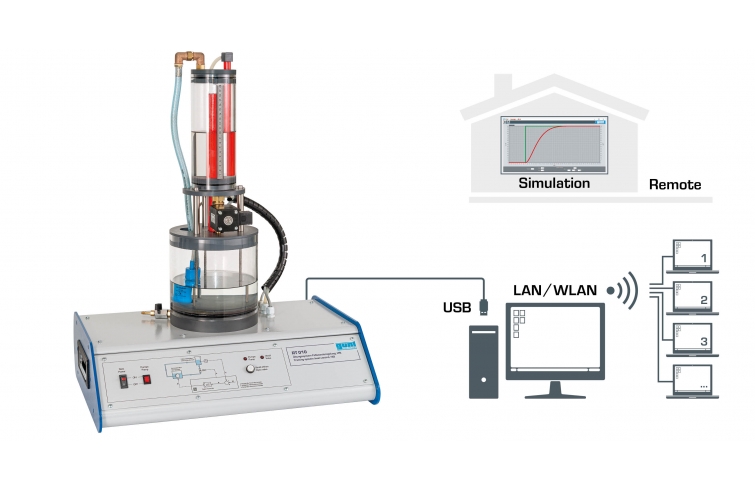

- Softvér GUNT : možnosť pripojiť ľubovoľný počet externých pracovných staníc do lokálnej siete na sledovanie a analýzu experimentu
- príprava experimentu a simulácia softvéru na ľubovoľnom počte pracovných staníc pre diaľkové vzdelávanie
- Softvér GUNT s riadiacimi funkciami a zberom dát cez USB pod Windows 10
- multimediálne inštruktážne materiály online v GUNT Media Center
Technické dáta
Nádrž so stupnicou a prepadom: 1200 ml
Zásobná nádrž: 3700 ml
Čerpadlo s reguláciou otáčok
- spotreba energie: 18W
- max. prietok: 8L/min
- max. hlava: 5m
Proporcionálny ventil: Kvs: 0,7m 3 /h
Softvérový regulátor je možné konfigurovať a parametrizovať ako P, PI, PID a spínací regulátor
Meracie rozsahy
- tlak: 0…30 mbar (0…300 mm)
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 600x450x800 mm
Hmotnosť: cca. 22 kg
Vyžaduje sa pre prevádzku
PC s Windows
Objednávacie číslo: 080.01000
![RT 010 – RT 060 Základy riadenia procesov](/images/wissen_thumbs/244_en-GB.jpg)
![RT 010 – RT 060 Základy riadenia procesov](/images/wissen_thumbs/245_en-GB.jpg)
![Vzdialené učenie – Softvér schopný siete: pripojenie pre zariadenia s USB portom](/images/wissen_thumbs/524_en-GB.jpg)
![Riadiaca technika od základnej po pokročilú](/images/wissen_thumbs/507_en-GB.jpg)
![Riadiaca technika, návrh základného laboratória](/images/wissen_thumbs/261_en-GB.jpg)

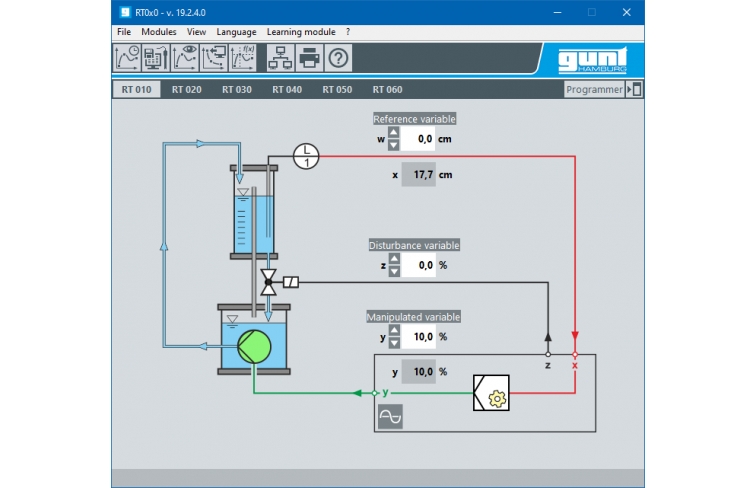

![Snímka obrazovky softvéru: schéma procesu](/images/datasheet/1042/RT-010-Training-system-level-control-HSI-products_list_small-gunt-1042-add_1.png)

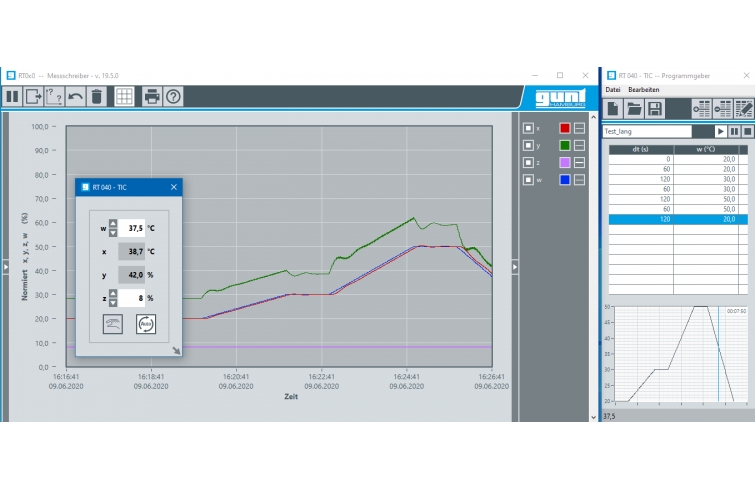

![Snímka obrazovky softvéru: postupnosť programu](/images/datasheet/1042/RT-010-Training-system-level-control-HSI-products_list_small-gunt-1042-add_2.png)

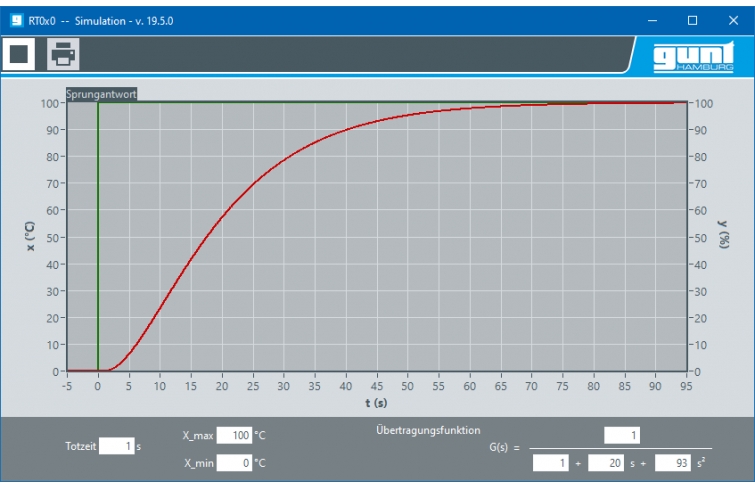

![Snímka obrazovky softvéru: simulácia, výber riadeného systému so správaním PT1](/images/datasheet/1042/RT-010-Training-system-level-control-HSI-products_list_small-gunt-1042-add_3.png)

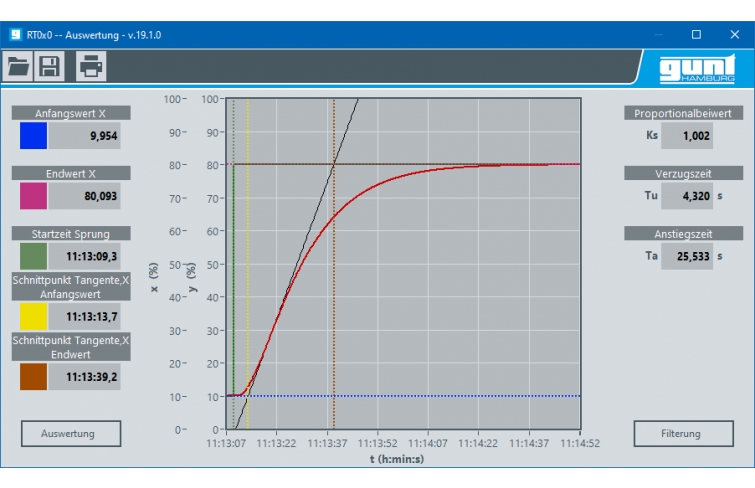

![Snímka obrazovky softvéru: vyhodnotenie odozvy na krok](/images/datasheet/1042/RT-010-Training-system-level-control-HSI-products_list_small-gunt-1042-add_4.png)
![Snímka obrazovky softvéru: filtrovanie údajov](/images/datasheet/1042/RT-010-Training-system-level-control-HSI-products_list_small-gunt-1042-gal_1.png)
![WP 300.09 Laboratórny vozík](/images/datasheet/1042/RT-010-WP-300.09-Laboratory-trolley-products_list_small-gunt-1042-foto_totale.jpg)
![](/images/datasheet/1042/RT-010-Training-system-level-control-HSI-products_list_small-gunt-1042-foto_totale.jpg)

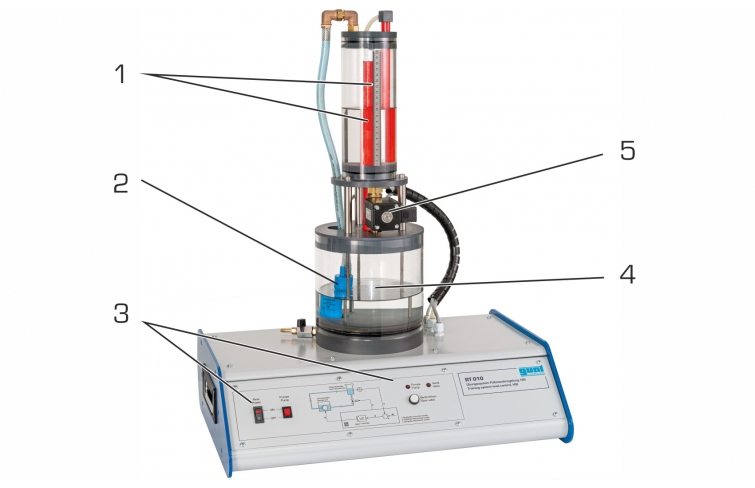

![1 nádrž s vodným kameňom a prepadom, 2 čerpadlá s reguláciou otáčok, 3 displeje a ovládače, 4 zásobníky, 5 proporcionálnych ventilov](/images/datasheet/1042/RT-010-Training-system-level-control-HSI-products_list_small-gunt-1042-zeichnung.jpg)

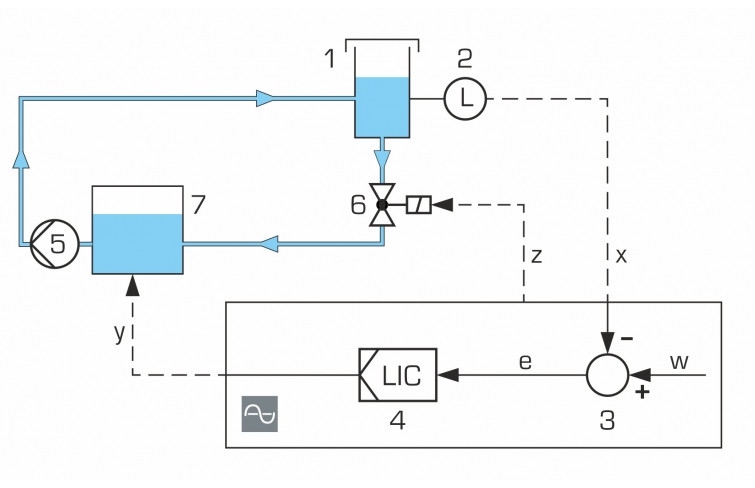

![1 riadený systém: nádrž, 2 merací prvok: snímač diferenčného tlaku na určenie výšky hladiny, 3 komparátor: súčasť softvéru GUNT, 4 softvérový ovládač, 5 pohon: čerpadlo s reguláciou otáčok, 6 poruchová veličina generovaná pomocou proporcionálneho ventilu na výstupe nádrže, 7 zásobník x regulovaná veličina: hladina, y regulačná veličina: prítok, z poruchová veličina: odtok, w referenčná hodnota: vstupné hodnoty, e regulačná odchýlka, L hladina](/images/datasheet/1042/RT-010-Training-system-level-control-HSI-products_list_small-gunt-1042-zeichnung_einzelheit_1.jpg)

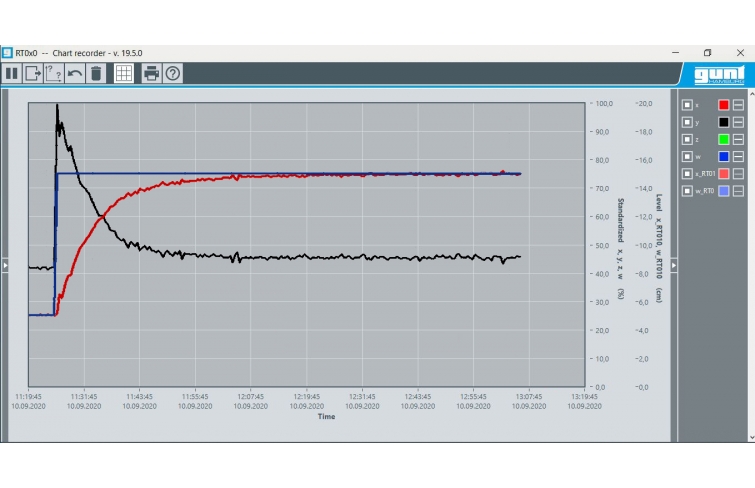

![Snímka obrazovky softvéru: ovládanie hladiny pomocou PID regulátora, krok referenčnej hodnoty](/images/datasheet/1042/RT-010-Training-system-level-control-HSI-products_list_small-gunt-1042-zeichnung_einzelheit_2.jpg)
