HM 150.10 Vizualizácia prúdnic
- vizualizácia prúdnic
- atrament ako kontrastné médium
- zahrnuté rôzne modely: vlečné telesá a zmeny v priereze
- zdroje a drezy, jednotlivo alebo v kombinácii
- vizualizácia prúdnic v
- obtekať vlečné telesá
- prietok cez zmeny v priereze
- vplyv zdrojov a záchytov
1 experimentálna jednotka
1 sada modelov
1 gumená doska
1 atrament (2 x 30 ml)
1 sada hadíc
1 sada inštruktážneho materiálu
voliteľné
HM 150 Základný modul pre experimenty v mechanike tekutín
Laminárne, dvojrozmerné prúdenie v HM 150.10 je dobrou aproximáciou prúdenia ideálnych tekutín: potenciálneho prúdenia.
HM 150.10 možno použiť na vizualizáciu prúdových polí pre prúdenie okolo telies a prúdenie cez zmeny prierezu. Prúdy sa farebne zobrazia vstreknutím kontrastnej látky (atramentu). Zdroje a výlevky sú generované cez štyri prípojky vody v spodnej doske. Prúdy možno zreteľne pozorovať cez sklenenú platňu počas obtekania a prúdenia.
Prietok vody a množstvo vstrekovanej kontrastnej látky je možné nastaviť pomocou ventilov. Prípojky vody sú tiež aktivované ventilmi a možno ich podľa potreby kombinovať. Jednotlivé modely je možné vystrihnúť z gumenej platne, ktorá je súčasťou balenia.
Experimentálna jednotka sa jednoducho a bezpečne umiestni na pracovnú plochu základného modulu HM 150 . Vodu dodáva HM 150 . Alternatívne môže byť experimentálna jednotka obsluhovaná laboratórnym zdrojom.
Objednávacie číslo: 070.15010
Špecifikácia
- vizualizácia prúdnic
- voda ako prúdiace médium a atrament ako kontrastné médium
- horná sklenená doska, sklopná pre výmenu modelov
- spodná doska s prípojkami vody na výrobu zdrojov/výleviek
- zdroje/drezy je možné kombinovať podľa potreby
- vrátane rôznych vlečných telies a zmien v priereze
- súčasťou je aj gumená doska na vytváranie vlastných modelov
- rýchlosť prúdenia, prívod vody a odtok vody v zdrojoch/výlevkách, ako aj dávkovanie kontrastnej látky je možné nastaviť pomocou ventilov
- zásobovanie vodou pomocou základného modulu HM 150 alebo cez laboratórne zásobovanie
Technické dáta
Prietoková komora obsahuje dve platne
- vzdialenosť medzi doskami: 2 mm
- horná doska zo skla
- spodná sklenená doska so štyrmi prípojkami vody pre zdroje/výlevky
- veľkosť experimentálnej plochy: DxŠ: 400x280 mm
10 vlečných telies a zmien v priereze
Gumová doska pre vaše vlastné modely
- DxV: 300x400 mm
- hrúbka: 2 mm
Injekcia kontrastnej látky (atrament)
- 15 otvorov
Nádrž na kontrastnú látku: 500 ml
Rozmery a hmotnosť
DxŠxV: 640x520x520 mm
Hmotnosť: cca. 24 kg
Vyžaduje sa pre prevádzku
HM 150 (uzavretý okruh vody) alebo vodovodná prípojka, odtok
Objednávacie číslo: 070.15010
![Základy mechaniky tekutín: Prehľad webu E-Learn](/images/wissen_thumbs/599_en-GB.jpg)
![Hydrodynamika](/images/wissen_thumbs/85_en-GB.jpg)
![HM 150 Úvod do základov mechaniky tekutín](/images/wissen_thumbs/106_en-GB.jpg)
![Mechanika tekutín, návrh základného laboratória](/images/wissen_thumbs/257_en-GB.jpg)

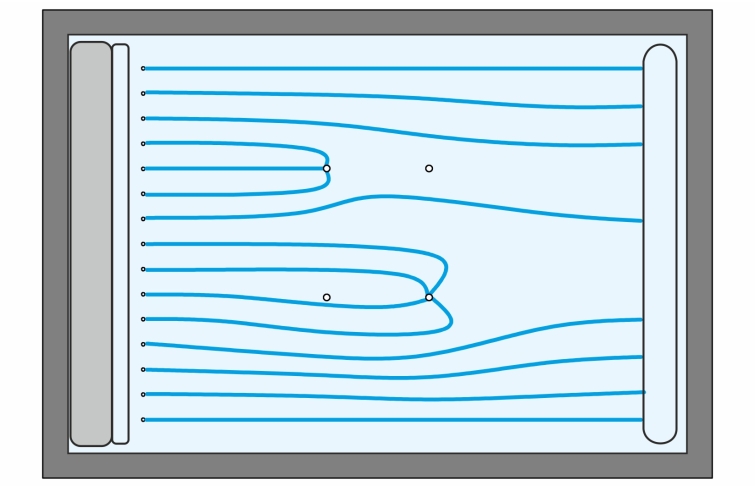

![Vzor toku s dvoma umývadlami](/images/datasheet/557/HM-150.10-Visualisation-of-streamlines-products_list_small-gunt-557-add_1.jpg)
![HM 150 Base modul pre experimenty v mechanike tekutín](/images/datasheet/557/HM-150.10-HM-150-Base-module-for-experiments-in-fluid-mechanics-products_list_small-gunt-557-foto_totale.jpg)

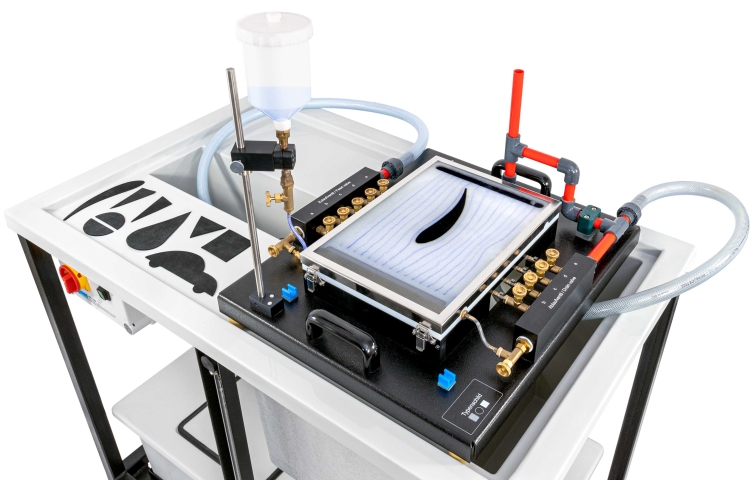

![](/images/datasheet/557/HM-150.10-Visualisation-of-streamlines-products_list_small-gunt-557-foto_totale.jpg)

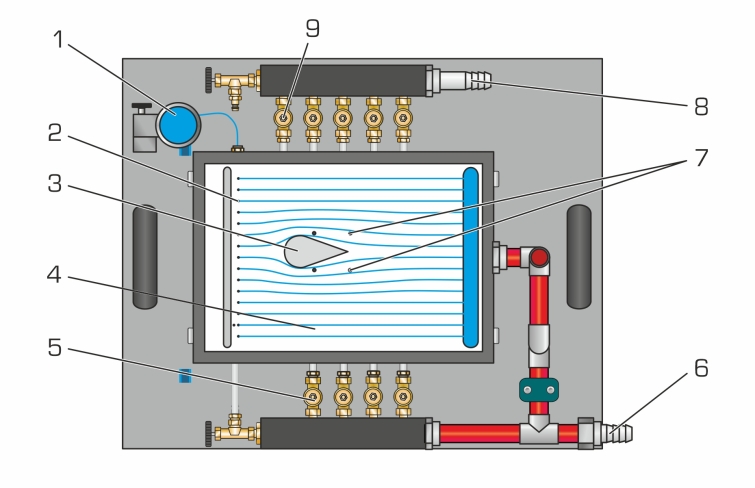

![1 nádrž na kontrastnú látku, 2 otvory na vstrekovanie kontrastnej látky, 3 teleso vleku, 4 experimentálna oblasť, 5 ventilov pre výlevky, 6 odtokov vody, 7 otvorov pre zdroje a výlevky, 8 prívod vody, 9 ventilov pre zdroje](/images/datasheet/557/HM-150.10-Visualisation-of-streamlines-products_list_small-gunt-557-zeichnung.jpg)

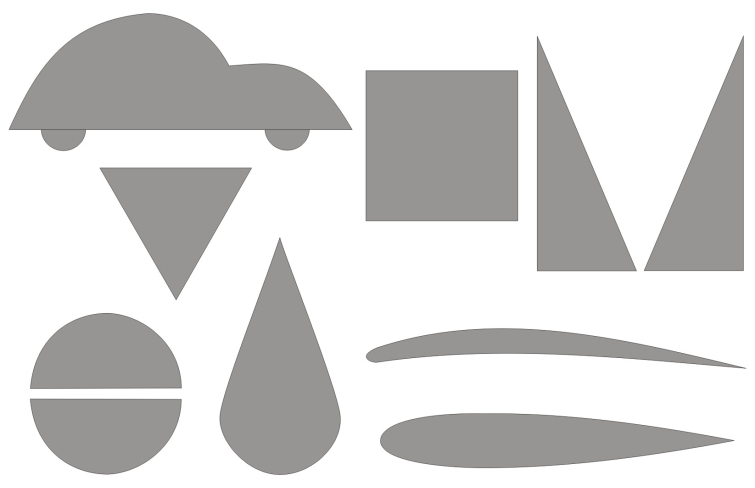

![Zahrnuté modely auto, trojuholník, štvorec, 2 trojuholníky na zmenu prierezu, 2 polkruhy, kvapka, aerodynamická karoséria, profil vodiacej lopatky](/images/datasheet/557/HM-150.10-Visualisation-of-streamlines-products_list_small-gunt-557-zeichnung_einzelheit_1.jpg)

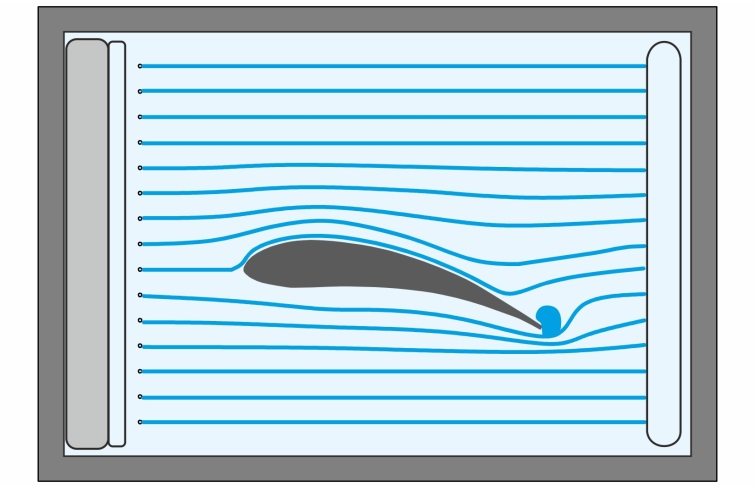

![Prúdenie okolo krídla](/images/datasheet/557/HM-150.10-Visualisation-of-streamlines-products_list_small-gunt-557-zeichnung_einzelheit_2.jpg)
