HM 241 Základy prúdenia vody
- základy prietoku potrubím a prietoku cez otvorený kanál
- meranie diferenčného tlaku na hrdle, Venturiho dýze, ohybov a uhlov potrubia, kontrakcie a zväčšenie
- prieskum haťových štruktúr v otvorenom koryte
- v spojení s elektromerom HM 240.02
- zaznamenávanie charakteristiky čerpadla
1 experimentálna jednotka
2 prehrádzky
1 sada nástrojov
1 elektronický vodomer
1 CD so softvérom GUNT + USB kábel
1 sada inštruktážneho materiálu
- prietok vody v otvorených kanáloch
- experimenty s prietokom potrubia
- uzavretý vodný okruh
voliteľné
HM 240.02 Merač výkonu
WP 300.09 Laboratórny vozík
V oblasti mechaniky kvapalín nestlačiteľných kvapalín možno rozlišovať medzi prietokom v potrubí a prietokom cez otvorený kanál. Pri dostatočnom tlaku a rýchlosti prúdenia v úplne naplnenom potrubí sa prúdenie z dôvodov jednoduchosti považuje za jednorozmerné. Vďaka tomuto predpokladu možno fyzikálne javy ľahko opísať a vypočítať. Naproti tomu tok s otvoreným kanálom je vždy viacrozmerný.

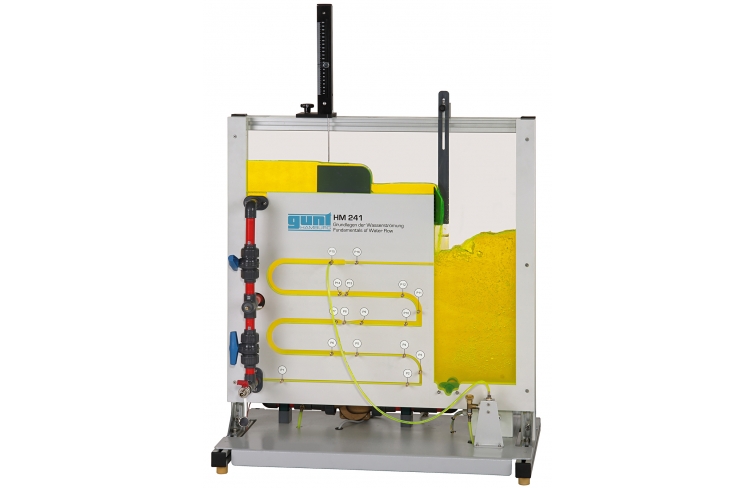

Kompaktná experimentálna jednotka HM 241 umožňuje rôzne experimenty na princípoch nestlačiteľného prúdenia v otvorených kanáloch a potrubiach.
Čerpadlo dodáva vodu zo zásobnej nádrže cez prívodné potrubie do otvoreného kanála alebo potrubia. Prietokové procesy sú jasne viditeľné, pretože všetky časti sú vyrobené z priehľadného plastu.
V časti potrubia voda preteká otvorom, Venturiho dýzou, kontrakciou, rozšírením, ako aj ohybmi rúr a uhlmi rúr rôznych priemerov. Otvorený kanál má širokú hrebeňovú prehrádzku a ostrú prehrádzku. Na uzavretie alebo otvorenie dvoch rôznych pracovných častí sa používa ventil.
Na prístroji je umiestnený snímač tlaku na meranie diferenčného tlaku. Tento snímač je možné pripojiť k meracím bodom v potrubí pomocou hadice. Prívodné potrubie obsahuje snímač prietoku na určenie prietoku. Namerané hodnoty sa prenášajú priamo do PC cez USB . Softvér GUNT je súčasťou dodávky a jasne zobrazuje výsledky experimentov.
Hladina vody sa zisťuje elektronickým vodomerom.
Na meranie spotreby energie čerpadla je potrebný elektromer HM 240.02 .
Objednávacie číslo: 070.24100
Špecifikácia
- skúmanie základov rôznych oblastí nestlačiteľného prúdenia
- uzavretý vodný okruh s čerpadlom
- priehľadná časť potrubia a otvorený kanál
- pokusy o tlakových stratách v ohyboch rúr a uhloch rúr, Venturiho dýza, clona
- jedna široká a jedna ostrá
- horizontálne pohyblivý hladinomer s vertikálne pohyblivým hrotom sondy na meranie hladiny vody
- body merania tlaku na meranie diferenčného tlaku pred a za príslušnými odpormi potrubia
- meranie príkonu čerpadla elektromerom HM 240.02
- Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta
Čerpadlo, 3 stupne
- max. príkon: 100W
- max. prietok: 83 l/min
- max. hlava: 6m
Elektronický vodomer
- rozsah merania: 0…200 mm
- dielik: 1 mm
- cestovanie: max. 205 mm
Meracie rozsahy
- diferenčný tlak: 0…600 mbar
- prietok: 3,5…50L/min
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 850x540x970 mm
Hmotnosť: cca. cca. 50 kg
Vyžaduje sa pre prevádzku
PC s Windows
Objednávacie číslo: 070.24100
![Základy mechaniky tekutín: Prehľad webu E-Learn](/images/wissen_thumbs/599_en-GB.jpg)
![HM 241 Princípy hydrauliky](/images/wissen_thumbs/120_en-GB.jpg)
![HM 240,02 Merač výkonu](/images/datasheet/828/HM-241-HM-240.02-Power-meter-products_list_small-gunt-828-foto_totale.jpg)
![WP 300.09 Laboratórny vozík](/images/datasheet/828/HM-241-WP-300.09-Laboratory-trolley-products_list_small-gunt-828-foto_totale.jpg)
![](/images/datasheet/828/HM-241-Fundamentals-of-water-flow-products_list_small-gunt-828-foto_totale.jpg)

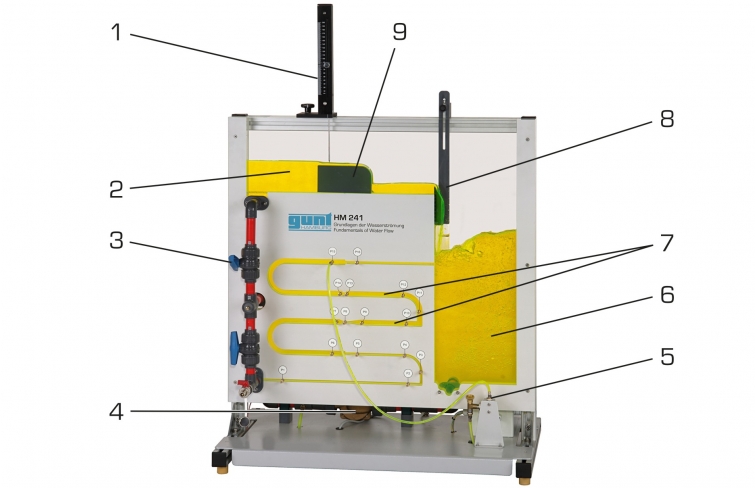

![1 hladinomer, 2 otvorené kanály, 3 uzatváracie ventily, 4 čerpadlá, 5 tlakových snímačov, 6 zásobníkov, 7 potrubných úsekov s bodmi na meranie tlaku, 8 ostrá prehrádza, 9 široká hrádza](/images/datasheet/828/HM-241-Fundamentals-of-water-flow-products_list_small-gunt-828-zeichnung.jpg)

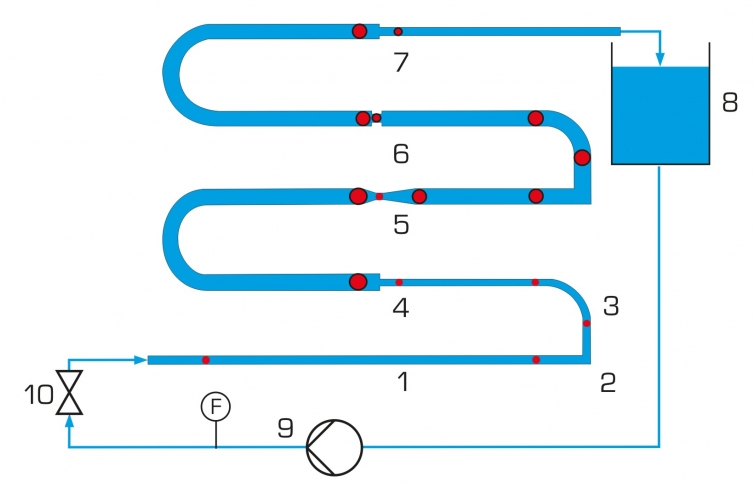

![Tlakové straty v potrubí: 1 rovný úsek potrubia, 2 uhol potrubia 90°, 3 ohyb potrubia 90°, 4 náhle zväčšenie, 5 Venturiho dýza, 6 clona, 7 náhle stiahnutie, 8 zásobník, 9 čerpadlo, 10 uzatvárací ventil ; F prietok, červená: body merania tlaku](/images/datasheet/828/HM-241-Fundamentals-of-water-flow-products_list_small-gunt-828-zeichnung_einzelheit_1.jpg)

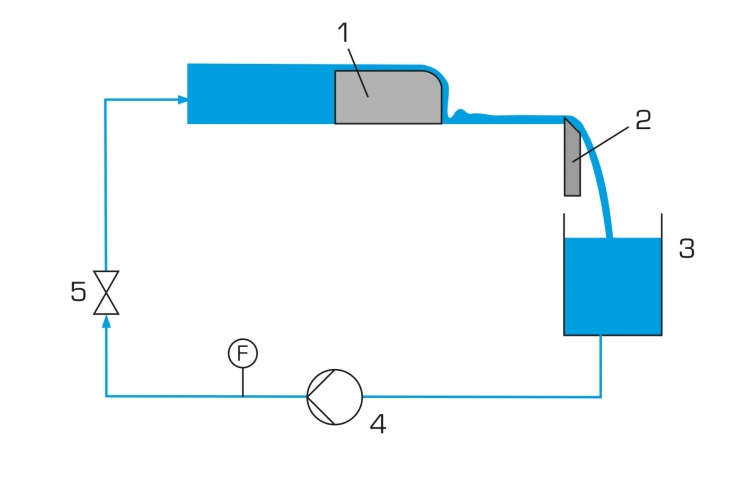

![Prietok s otvoreným kanálom: 1 široká hrebeňová prehrádza, 2 ostrá prehrádza, 3 zásobná nádrž, 4 čerpadlá, 5 uzatvárací ventil; F prietok](/images/datasheet/828/HM-241-Fundamentals-of-water-flow-products_list_small-gunt-828-zeichnung_einzelheit_2.jpg)
