HM 240 Princípy prúdenia vzduchu
- zaznamenávanie charakteristiky ventilátora
- v spojení s elektromerom HM 240.02
- určenie účinnosti ventilátora
- v spojení s príslušným príslušenstvom
- distribúcia rýchlosti v potrubí
- distribúcia rýchlosti za valcom vystaveným priečnemu dopadajúcemu prúdeniu
- rozloženie tlaku okolo valca vystaveného priečnemu dopadajúcemu prúdeniu
- straty trením v rúrach, ohyboch rúr a uhloch rúr
- zaznamenávanie krivky chladenia medeného valca vystaveného dopadajúcemu toku
- stanovenie koeficientov prestupu tepla z krivky ochladzovania
1 experimentálna jednotka
1 sada hadíc
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu
- široký sortiment príslušenstva pre základné experimenty s prúdením vzduchu
- zaznamenajte charakteristiku ventilátora
voliteľné
pre diaľkové vzdelávanie
GU 100 Web Access Box
s
Softvér HM 240W Web Access
Ostatné príslušenstvo
HM 240.02 Merač výkonu
HM 240.03 Elektronický snímač celkového tlaku
HM 240.04 Rozdelenie tlaku na valci
HM 240.05 Tlakové straty v potrubných prvkoch
HM 240.06 Prenos tepla na valci v priečnom prúdení
WP 300.09 Laboratórny vozík
HM 240 je súčasťou série, ktorá umožňuje experimentovať so základmi prúdenia vzduchu. Softvér na zber a vizualizáciu dát robí experimenty obzvlášť prehľadnými a umožňuje rýchle vykonávanie experimentov so spoľahlivými výsledkami.
Súčasťou experimentálnej jednotky je radiálny ventilátor, pomocou ktorého je možné generovať rýchlosti prúdenia až do 9 m/s. Vstupný obrys na sacej strane zabezpečuje prúdenie s nízkou turbulenciou a tým homogénne rozloženie rýchlosti v meracej časti. Škrtiaci ventil na konci výtlačného potrubia môže byť použitý na nastavenie prietoku vzduchu, aby bolo možné zaznamenať charakteristiku ventilátora. Pri použití v spojení s meračom výkonu HM 240.02 je možné určiť účinnosť ventilátora.
Do sacieho potrubia je možné pripojiť ďalšie príslušenstvo pre dodatočné experimenty: elektronický snímač celkového tlaku HM 240.03 , rozloženie tlaku na valci HM 240.04 a prenos tepla na valci v priečnom prúdení HM 240.06 . Na skúmanie strát trením sa sacie potrubie nahradí prvkami potrubia z HM 240.05 (priame potrubia, ohyby potrubia a uholníky).
Meracie body pozdĺž meracieho úseku umožňujú meranie teploty, tlaku a rýchlosti. Prietok sa určuje pomocou obrysu vstupu a merania tlaku. Namerané hodnoty sa prenášajú priamo do PC cez USB . Softvér na zber údajov je súčasťou dodávky.
Objednávacie číslo: 070.24000
Špecifikácia
- skúmanie princípov prúdenia vzduchu
- priehľadné sacie potrubie s možnosťou montáže ďalšieho príslušenstva
- vstupný obrys minimalizuje turbulencie na sacej strane
- škrtiacim ventilom na prívodnom potrubí na nastavenie prietoku vzduchu
- elektronické meranie teploty a tlaku
- určiť rýchlosť pomocou dynamického tlaku
- určiť prietok pomocou diferenčného tlaku
- Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta
Radiálny ventilátor
- max. príkon: 90W
- rýchlosť: 2800 min -1 -
- max. prietok: 460m 3 /h
- max. diferenčný tlak: 480Pa
Dodacie potrubie
- vonkajší Ø: 110 mm
- vnútorný Ø: 99,4 mm
Nasávacie potrubie
- vonkajší Ø: 140 mm
- vnútorný Ø: 134,4 mm
Meracie rozsahy
- tlak: 1x ±10 mbar
- tlak: 2x ±1 mbar
- teplota: 0…200°C
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 850x450x600 mm
Hmotnosť: cca. 23 kg
Vyžaduje sa pre prevádzku
PC s Windows
Objednávacie číslo: 070.24000
![Základy mechaniky tekutín: Prehľad webu E-Learn](/images/wissen_thumbs/599_en-GB.jpg)
![HM 240 Princípy prúdenia vzduchu](/images/wissen_thumbs/119_en-GB.jpg)
![Vzdialené učenie - softvér schopný siete: pripojenie pre zariadenia s portom USB](/images/wissen_thumbs/524_en-GB.jpg)
![Vzdialené vzdelávanie – GU 100 Web Access Box](/images/wissen_thumbs/523_en-GB.jpg)
![Návrh laboratória vetrania a klimatizácie](/images/wissen_thumbs/254_en-GB.jpg)
![Mechanika tekutín, návrh základného laboratória](/images/wissen_thumbs/257_en-GB.jpg)
![GU 100 Web Access Box](/images/datasheet/821/HM-240-GU-100-Web-Access-Box-products_list_small-gunt-821-foto_totale.jpg)
![HM 240W Web Access Software](/images/datasheet/821/HM-240-HM-240W-Web-Access-Software-products_list_small-gunt-821-foto_totale.jpg)
![HM 240,02 Merač výkonu](/images/datasheet/821/HM-240-HM-240.02-Power-meter-products_list_small-gunt-821-foto_totale.jpg)
![HM 240.03 Elektronický snímač celkového tlaku](/images/datasheet/821/HM-240-HM-240.03-Electronic-total-pressure-sensor-products_list_small-gunt-821-foto_totale.jpg)
![HM 240.04 Rozloženie tlaku na valci](/images/datasheet/821/HM-240-HM-240.04-Pressure-distribution-on-a-cylinder-products_list_small-gunt-821-foto_totale.jpg)
![HM 240,05 Tlakové straty v potrubných prvkoch](/images/datasheet/821/HM-240-HM-240.05-Pressure-losses-in-pipe-elements-products_list_small-gunt-821-foto_totale.jpg)
![HM 240.06 Prenos tepla vo valci v priečnom prúdení](/images/datasheet/821/HM-240-HM-240.06-Heat-transfer-at-a-cylinder-in-transverse-flow-products_list_small-gunt-821-foto_totale.jpg)
![WP 300.09 Laboratórny vozík](/images/datasheet/821/HM-240-WP-300.09-Laboratory-trolley-products_list_small-gunt-821-foto_totale.jpg)

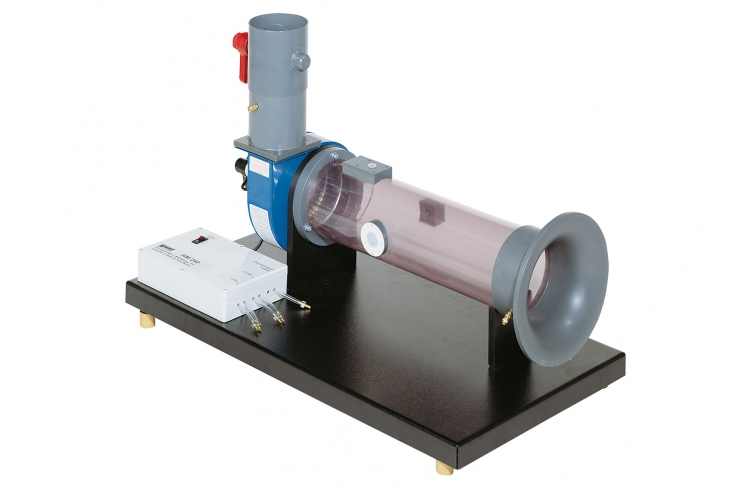

![](/images/datasheet/821/HM-240-Principles-of-air-flow-products_list_small-gunt-821-foto_totale.jpg)

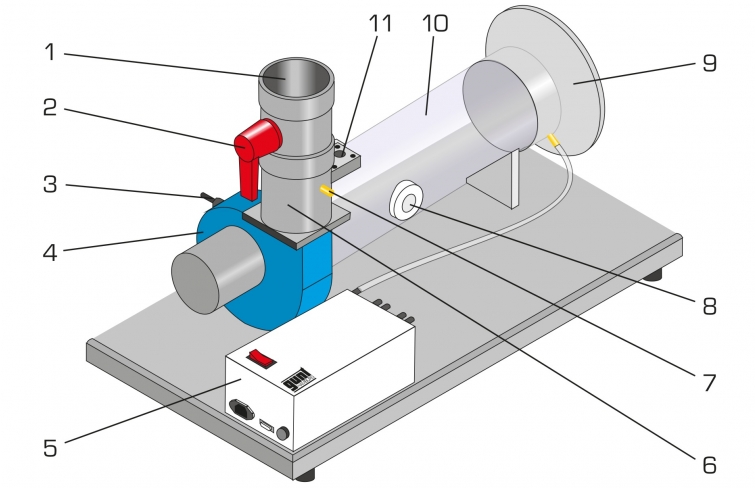

![1 výstup vzduchu, 2 škrtiace klapky na nastavenie prietoku vzduchu, 3 meracie body pre teplotu, 4 ventilátory, 5 spínacia skrinka s tlakovým prevodníkom, 6 výtlačných potrubí, 7 meracích miest pre tlak, 8 konektorov pre príslušenstvo HM 240.04 / HM 240.06, 9 prívod vzduchu, 10 sacích potrubí, 11 konektorov pre Pitotovú trubicu HM 240.03](/images/datasheet/821/HM-240-Principles-of-air-flow-products_list_small-gunt-821-zeichnung.jpg)

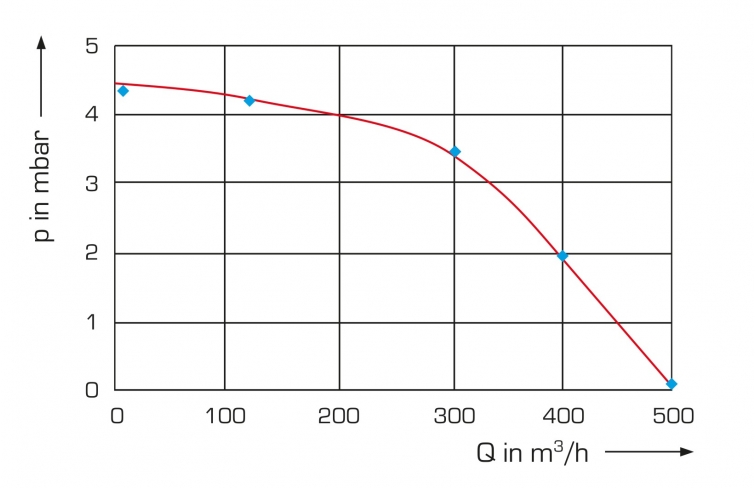

![Znázornenie charakteristiky ventilátora modrá: namerané hodnoty, červená charakteristika ventilátora; p tlak, Q objemový prietok](/images/datasheet/821/HM-240-Principles-of-air-flow-products_list_small-gunt-821-zeichnung_einzelheit_1.jpg)

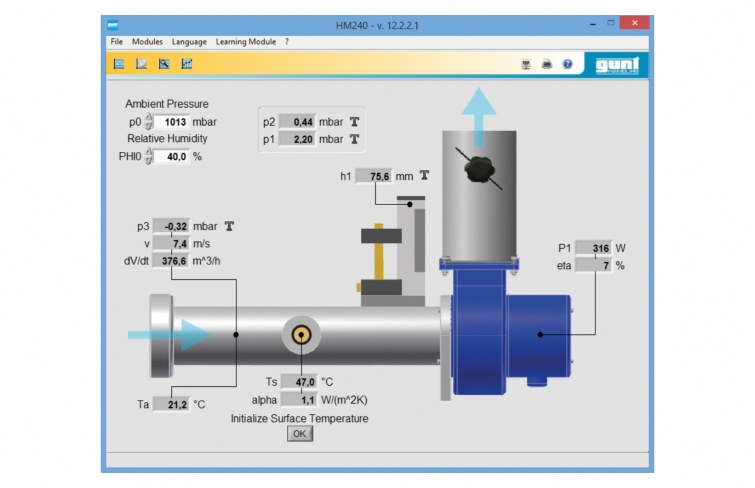

![Snímka obrazovky softvéru spolu s elektronickým príslušenstvom snímača celkového tlaku HM 240.03 a distribúciou tlaku na valci HM 240.04](/images/datasheet/821/HM-240-Principles-of-air-flow-products_list_small-gunt-821-zeichnung_einzelheit_2.jpg)
